Резисторы переменные (потенциометры) роторного типа 24 мм

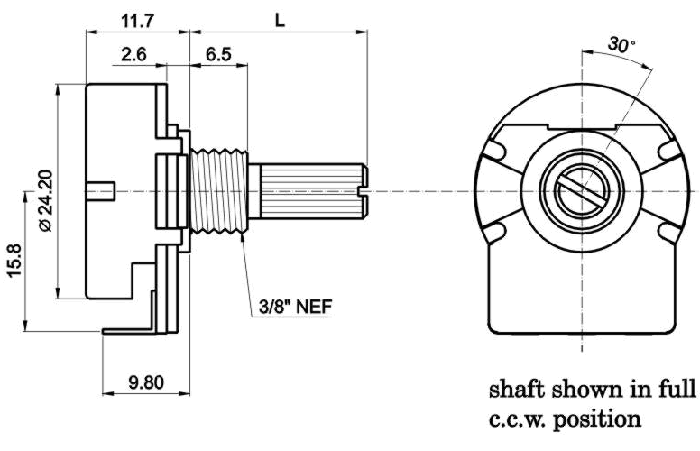

R2415N-_B1-

Система обозначений >>

R2415N-_B1-, Потенциометры роторного типа 24 мм, Резисторы переменные (потенциометры) роторного типа 24 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 10 КОм - 1 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность для характеристики B: 0,5 Вт
для остальных характеристик: 0,25 Вт
Максимальное рабочее напряжение  для характеристики B: 500 В
для остальных характеристик: 250 В
Характеристики регулирования A,B
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 100 MОм при 500 V DC
Switch contact resistance Менее чем 30 МОм

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-200 гс•см
Сила упора 7 кгс•см
Switch working angle 30° ± 10°

Ресурс: 10000 циклов
R2415N-_B1-, Потенциометры роторного типа 24 мм, Резисторы переменные (потенциометры) роторного типа 24 мм



Варианты исполнения валов

R2410N-
R2413N-
R2410S-
R2413S-


Металлический вал
S-тип
X P Q R S T U
L 10 15 20 25 30 40
F-тип
X A B C D
L 15 20 25 30
F 7 12 12 12
KQ-тип
X 0 1 2 7 8 3 4 5 6
L 10 12 15 17 18 20 25 30 35
T 2,3 3,5 6 7 8 9,9 12,1 12 12
M 0,3 0,5 1 1,5 1,5 1,5 2 2 2



R2410N-
R2413N-
R2410S-
R2413S-


Металлический вал
S-тип
X Q R S T
L 15 20 25 30
F-тип
X A B C D
L 15 20 25 30
F 4 7 12 12
KQ-тип
X 2 3 4 5
L 15 20 25 30
T 3,5 7 10 12
M 0,5 1,5 2 2



R2412N-
R2415N-
R2412S-
R2415S-


Пластиковый вал
T-тип
X M N O P
L 15 20 25 30
T 5 12 12 12
M 5 1 1 1



Тип контактов

  D1 A1 B1
R2410N-
R2412N-
R2413N-
R2415N-
R2410S-
R2412S-
R2413S-
R2415S-
