Резисторы переменные (потенциометры) роторного типа 9 мм

R0901N-_D1-

Система обозначений >>

R0901N-_D1-, Потенциометры роторного типа 9 мм, Резисторы переменные (потенциометры) роторного типа 9 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 500 КОм
Допуск ±20%
Характеристики регулирования A,B,C
Максимальное рабочее напряжение  50 V AC / 20 V DC
Номинальная мощность 0,05 Вт
Шум при регулировании Менее чем 100 мВ
Сопротивление изоляции Более чем 100 MОм при 100 V DC
Пробойное напряжение 1 минута при 250 V AC
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления

Физические:
Общий угол вращения 280° ± 5°
Усилие вращения 10 гс•см - 80 гс•см
Сила упора 3,0 кгс•см макс.
Сила нажатия-выталкивания 5,0 кгс макс.

Ресурс: 10000 циклов
R0901N-_D1-, Потенциометры роторного типа 9 мм, Резисторы переменные (потенциометры) роторного типа 9 мм

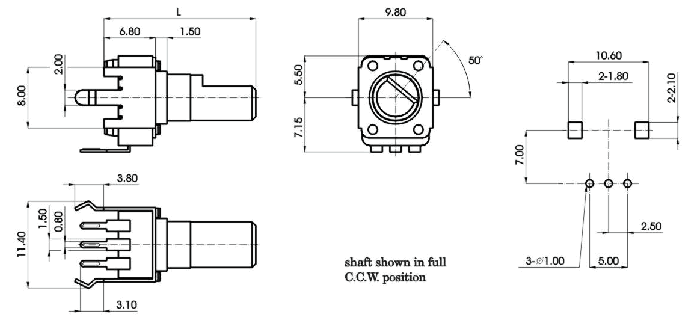

Варианты исполнения валов

Горизонтальный тип



Вертикальный тип

KQ-тип
X Y Z
L 15 20
KQ 7 7
S-тип
X K L M N O
L 15 20 25 30 35
S 7 7 7 7 7
K-тип
X Q R S T U
L 15 20 25 30 35
K 6 7 7 7 7
T-тип
X H I J
L 15 20 25
T - 6 7
F-тип
X A B C D
L 15 20 25 30
F 6 7 12 12
