Потенциометры движкового типа 8 мм

S__41N-_A1-

Система обозначений >>

S__41N-_A1-, Потенциометры движкового типа 8 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 кОм - 2 МОм
Допуск ±20%
при более чем 1 МОм ± 30%
Характеристики
регулирования
A,B,C,D,K,W,RD
Сопротивление изоляции 100 MОм мин. при 250 V DC
Пробойное напряжение 1 минута при 300 V AC
Номинальная мощность
(Вт)
Характеристика Перемещение
20 мм 30 мм 45 мм 60 мм
B Одиночный 0,1 0,2 0,25 0,2
Кроме B Одиночный 0,05 0,1 0,125 0,1

Максимальное
рабочее напряжение
 (V AC)
Характеристика Перемещение
20 мм 30 мм 45 мм 60 мм
B 200 200 200 200
Кроме B 150 150 150 150

Остаточное сопротивление
Диапазон сопротивлений 10
кОм
50
кОм
100
кОм
200
кОм
500
кОм
1
МОм
Между контактами 1-2 10
Ом
10
Ом
10
Ом
20
Ом
20
Ом
20
Ом
Между контактами 2-3 10
Ом
10
Ом
20
Ом
20
Ом
50
Ом
50
Ом


Физические:

Рабочее усилие

20-200 кгс
Усилие упора 5 кгс
Колебание рычага 2(2*L)/ 20 мм макс.
Изгибающий момент 250 кгс•см
Сила нажатия-выталкивания 3 кгс макс.
Усилие щелчка 30-250 кгс
Отклонение рычага 0,5 макс. (одна сторона)

Ресурс: 15000 циклов
S__41N-_A1-, Потенциометры движкового типа 8 мм



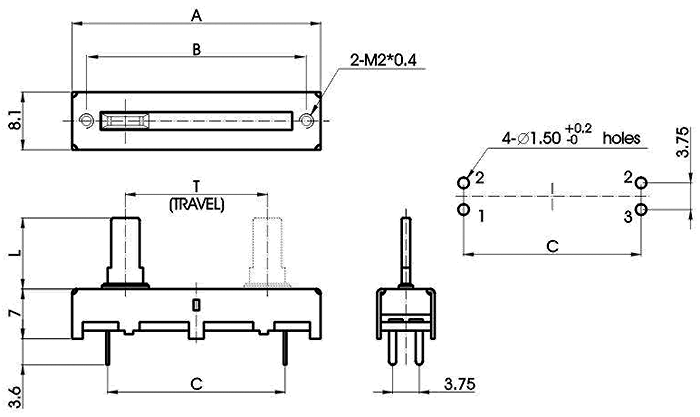

Отверстия в плате

Тип T A B C D E F G Вид пружинного зажима
S204_N 20 35 31 25 7,5 5 - -
S304_N 30 45 41 35 12,5 10 - -
S454_N 45 60 56 50 17,5 15 - -
S604_N 60 75 71 65 - - 25 22,5



Тип рычага

Материал Тип Размеры Высота
Металл CH
X M
L 10,4
F

7

D
X P Q R
L 10 15 20
F

7

10

10

C
X A B E C D
L 10 15 17,3 20 25
F

7

10

10

10

10

B
X J
L 15
Пластик C
X 1 3
L 10 15
B
X 5 4 6
L 5 10 15
D
X 7 8 9
L 10 15 20
