Потенциометры движкового типа разные

S2040N-_A2-

Система обозначений >>

S2040N-_A2-, Потенциометры движкового типа

Технические характеристики

Электрические:
Диапазон сопротивлений 5 кОм - 2 МОм
Допуск ±20%
при более чем 1 МОм ± 30%
Характеристики регулирования A,B,C
Сопротивление изоляции 50 MОм мин. при 100 V DC
Пробойное напряжение 1 минута при 250 V AC
Номинальная мощность
(Вт)
Характеристика Перемещение (мм)
20 10
B Одиночный 0,1 0,03
Двойной - 0,015
Кроме B Одиночный 0,05 0,015
Двойной - 0,01

Максимальное
рабочее напряжение
 (V AC)
Характеристика Перемещение (мм)
20 10
B 200 100
Кроме B 150 50

Остаточное
сопротивление
Диапазон
сопротивлений
10
кОм
50
кОм
100
кОм
200
кОм
500
кОм
1
МОм
Между контактами
1-2
10
Ом
10
Ом
10
Ом
20
Ом
20
Ом
20
Ом
Между контактами
2-3
10
Ом
10
Ом
20
Ом
20
Ом
50
Ом
50
Ом


Физические:

Рабочее усилие

20-200 кгс
Усилие упора 2,5 кгс
Сила нажатия-выталкивания 2,5 кгс

Ресурс: 15000 циклов

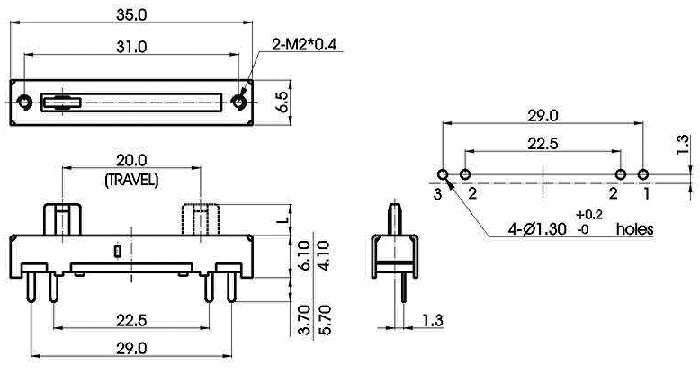

S2040N-_A2-, Потенциометры движкового типа



Тип рычага (пластик)

Тип Размеры Высота
S1001N
X 1 2 3 4
L 2,5 5 10 6
S1001G
X 1
L 10
S2040N
X 1
L 4,5
