Потенциометры движкового типа разные

S3006G-_A1-

Система обозначений >>

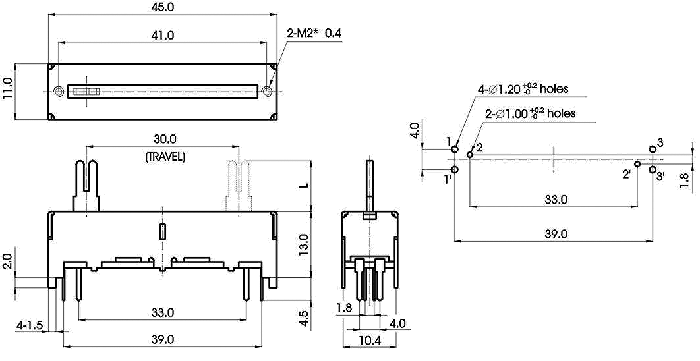

S3006G-_A1-, Потенциометры движкового типа

Технические характеристики

Электрические:
Диапазон сопротивлений 1 кОм - 1 МОм
Допуск ±20%
при более чем 1 МОм ± 30%
Характеристики регулирования A,B,C,D,K.W.RD
Сопротивление изоляции 100 MОм мин. при 250 V DC
Погрешность -40~0 dB <= 3dB
Номинальная мощность
(Вт)
Характеристика Перемещение (мм)
20 30
B Одиночный 0,1 0,2
Двойной 0,05 0,1
Кроме B Одиночный 0,05 0,1
Двойной 0,025 0,05

Максимальное
рабочее напряжение
 (V AC)
Характеристика Перемещение (мм)
20 30
B Одиночный 200 200
Двойной 100 200
Кроме B Одиночный 150 150
Двойной 50 150

Остаточное
сопротивление
Диапазон
сопротивлений
10
кОм
50
кОм
100
кОм
200
кОм
500
кОм
1
МОм
Между контактами
1-2
10
Ом
10
Ом
10
Ом
20
Ом
20
Ом
20
Ом
Между контактами
2-3
10
Ом
10
Ом
20
Ом
20
Ом
50
Ом
50
Ом


Физические:

Рабочее усилие

20-200 кгс
Усилие упора 5 кгс
Колебание рычага 2(2*L)/ 20 мм макс.
Изгибающий момент 250 кгс•см
Сила нажатия-выталкивания 5 кгс макс.
Отклонение рычага 0,5 макс. (одна сторона)
Усилие щелчка 30-250 кгс (только для центрального щелчка)
Тип щелчка
Количество щелчков Модель
Центральный S2006N
S2006G
S3001N
S3006N
S3006G
S3002N
7 S2006N
S2006G
S3006N
11 S3006N
S3006G
S3001N


Ресурс: 15000 циклов
S3006G-_A1-, Потенциометры движкового типа
