Резисторы

AH, AHN, RX24, RXG24 серии:
мощные резисторы с алюминиевым радиатором

Номиналы и буквенно-цифровая маркировка резисторов   Допуски и ряды

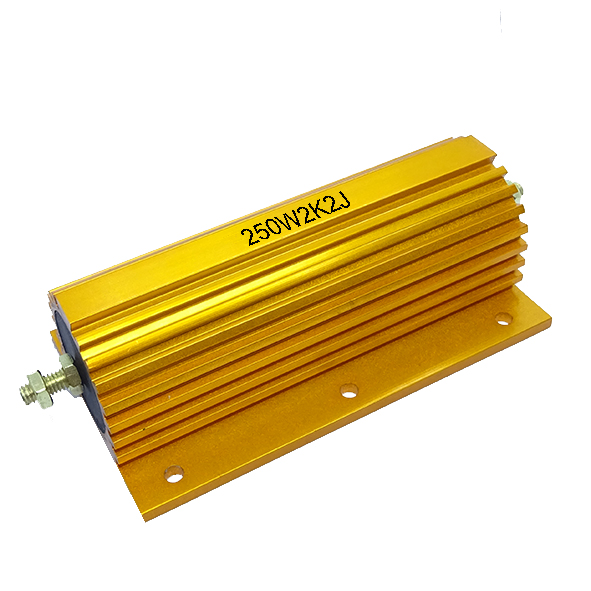

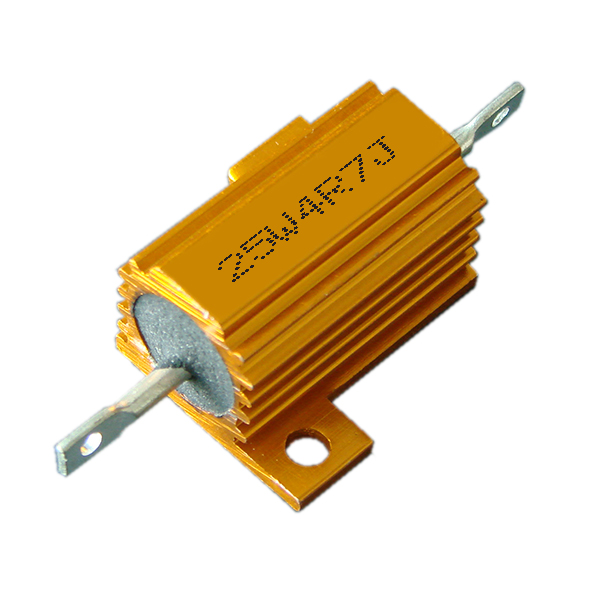

Резисторы серий RX24, RXG24 представляют собой мощные силовые постоянные проволочные резисторы с номинальным сопротивлением 0,1 Ом … 30 кОм.
Рассеиваемая мощность резисторов серий RX24, RXG24 5 Вт … 1000 Вт. Резисторы серий RX24, RXG24 используются для эксплуатации в цепях постоянного и переменного тока, обеспечивая ограничение силы тока и распределение напряжения. Мощные силовые постоянные проволочные резисторы серий RX24, RXG24 применяются, в основном, в качестве тормозных резисторов.

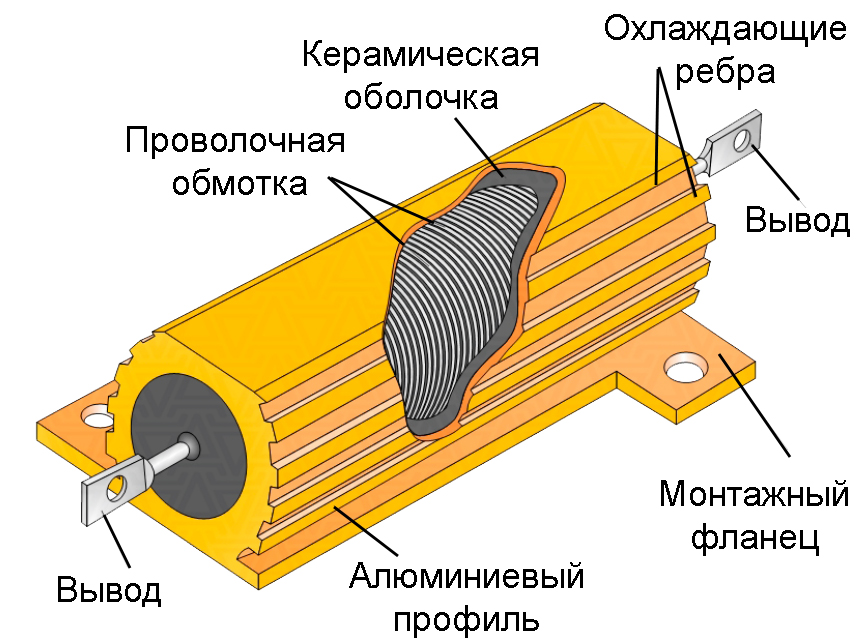

Конструктивно мощные силовые постоянные тормозные проволочные резисторы RX24, RXG24 выполнены с обмоткой из нихрома в керамической оболочке. Монолитность конструкции мощных силовых постоянных проволочных тормозных резисторов серий RX24, RXG24 обеспечивается капсулированием с помощью термостойкого компаунда в алюминиевом корпусе, поэтому некоторые производители их называют резисторы AH (Aluminum Housed resistor).
На торцах мощных силовых постоянных проволочных тормозных резисторов серий RX24, RXG24 размещены жесткие выводы из стали. Крепление проводов мощных силовых постоянных проволочных тормозных резисторов серий RX24, RXG24 осуществляется с помощью пайки или винтов. Для крепления дополнительного радиаторного теплоотвода на фланце мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24 имеются отверстия под винты.
Допустимое отклонение сопротивления мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24 в пределах ±5%.
Предельное рабочее напряжение мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24 при переменном токе составляет 1000 В, при постоянном токе – 2000 В. Максимальная рабочая температура мощных тормозных резисторов RX24, RXG24 равна +155°С, минимальная рабочая температура -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24 не менее 1000 МОм. Наработка при номинальной нагрузке не менее 1000 часов.
Мощные проволочные силовые тормозные резисторы RX24, RXG24 применяются в качестве энергорассеивающего элемента при торможении асинхронных электродвигателей в высокоинерционных механизмах подъемно-транспортного оборудования (подъемные краны, различные подъемники или лифты, наклонные транспортеры и транспортные тележки), высокоинерционного оборудования (рольганги, дымососы, центрифуги, тягодутьевые механизмы), в станках (шлифовальных, сверлильных и токарно-винторезных) и др.
Более подробные характеристики поставляемых нашей оргинзацией мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24, габаритные и установочные размеры и конструкция приведены ниже.
Гарантийный срок работы поставляемых нашей компанией мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24 составляет 3 года.
Условия поставки мощных силовых постоянных проволочных тормозных резисторов RX24, RXG24 уточняйте у наших менеджеров.


  • Малые габариты при высокой мощности

  • Усиленная конструкция

  • Индуктивный тип (AH) и безындуктивный тип (AHN)

  • Высокая стабильность

  • Рабочая температура -55°С...+155°С

  • Диапазон сопротивлений от 0,1 Ом до 30 кОм

  • Допуск сопротивлений: ±5%



Система обозначений:



RG24

5W

100W

J (±5%)

1

2

3

4

1. Серия

2. Номинальная мощность

3. Сопротивление

4. Допуск D (±0,5%); F (±1%); G (±2%); J (±5%); K (±10%)

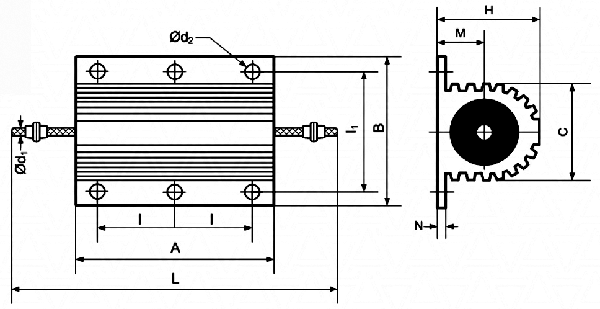

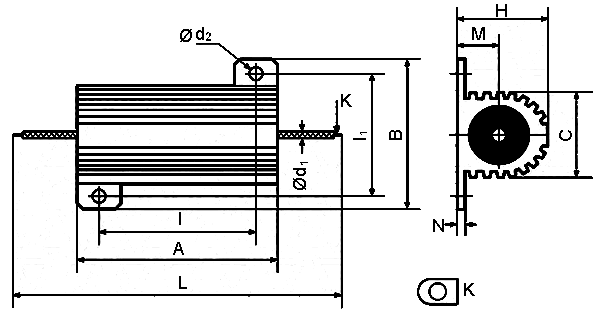

Конструкция мощных проволочных тормозных резисторов RX24, RXG24:

Серия Размеры, мм
L H A B C l l1 M N Ød1 Ød2 Чертеж
RX24 5W 36.5 8 15.5 16 8.5 11.4 12 4.4 1.5 1.5 2.2 Размеры, мм
RX24 10W 40.5 10 19.5 21 11.2 14 16 5 2 2 2.5
RX24 20W 48 13 27 27 14.3 18.3 20 7 2 2 3.5
RX24 25W 48 13 27 27 14.3 18.3 20 7 2 2 3.5
RX24 30W 55 15.5 34 29 16.3 25 22 7.3 2 2 3.5
RX24 50W 71 15.5 50 29 16.3 40 22 7.3 2 2 3.5

RXG24 75W 93.5 26 65.5 48 27 23.5 37 11.5 3.5 3 4.4 Размеры, мм
RXG24 100W 126 26 98 48 27 35 37 11.5 3.5 3 4.4
RXG24 150W 158 26 135 48 27 52 37 11.5 3.5 3 4.4
RXG24 200W 132 45 92 73 46.5 35 58 21 5 6 5.5
RXG24 250W 152 45 112 73 46.5 45 58 21 5 6 5.5
RXG24 300W 170 45 130 73 46.5 51 58 21 5 6 5.5
RXG24 500W 244 45 204 73 46.5 87 58 21 5 6 5.5
RXG24 800W 290 45 250 73 46.5 105 58 21 5 6 5.5
RXG24 1000W 340 45 300 73 46.5 130 58 21 5 6 5.5

Резисторы AH (RX24, RXG24) алюминиевые (все):
Код
категории
Категория Поставляемые номиналы
4929 AH (RX24) 5W cерия Таблица поставляемых стандартных номиналов резисторов AH (RX24) 5W
4930 AH (RX24) 10W cерия Таблица поставляемых стандартных номиналов резисторов AH (RX24) 10W
7038 AH (RX24) 30W cерия Таблица поставляемых стандартных номиналов резисторов AH (RX24) 30W
4932 AH (RX24) 50W cерия Таблица поставляемых стандартных номиналов резисторов AH (RX24) 50W
4933 AH (RXG24) 75W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 75W
4934 AH (RXG24) 100W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 100W
6555 AH (RXG24) 100W-4h cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 100W-4h
6556 AH (RXG24) 100W-6h cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 100W-6h
4935 AH (RXG24) 100WS cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 100WS
4936 AH (RXG24) 150W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 150W
4937 AH (RXG24) 200W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 200W
4938 AH (RXG24) 250W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 250W
4939 AH (RXG24) 300W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 300W
4940 AH (RXG24) 500W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 500W
7004 AH (RXG24) 800W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 800W
4941 AH (RXG24) 1000W cерия Таблица поставляемых стандартных номиналов резисторов AH (RXG24) 1000W

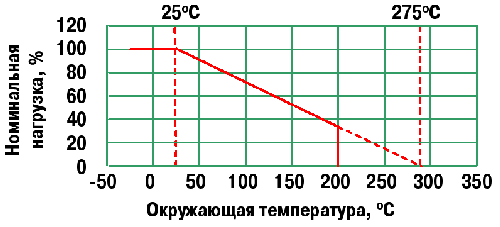

График ограничения мощности (зависимость мощности от окружающей температуры):

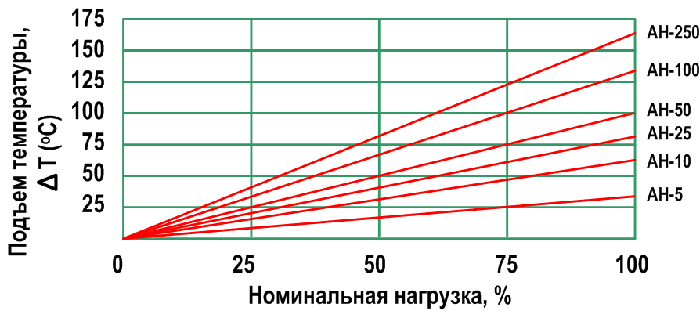

Зависимости температуры от нагрузки:





Характеристики:


Характеристика Спецификация Метод тестирования
Кратковременная перегрузка ±(0,5%+0,05 Ом) 5-кратная мощность в течение 5 секунд
Влагостойкость при температуре 40°С,  влажности 95%, постоянном напряженим 100В  в течение 500 часов
Долговечность при полной нагрузке во влажности Температура 40°С,  влажность 95%, 1/10 мощности, 1,5 часа включено, 0,5 часа выключено в течение 1000 часов
Долговечность при полной нагрузке ±(1,5%+0,05 Ом) при номинальной мощности, 1,5 часа включено, 0,5 часа выключено в течение 1000 часов
Вибрация ±(0,2%+0,05 Ом) 10 циклов/с~50 циклов/с~10 циклов/с (1 мин.) 2 часа в параллельном и перпендикулярном направлении
Термостойкость при пайке ±(0,5%+0,05 Ом) +275°С в течение 2 часов
Сопротивление изоляции
1000 МОм (мин.)
при постоянном напряжении 500В
Термостойкость
Без очевидных механических повреждений
Тест на давление силой 1 кг для АН-5; 2,3 кг для АН-10; 4,5 кг для АН-25 и АН-50



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
