Резисторы

Керамические резисторы серий SQP, SQM, SQZ, SPS, SQHG, SQH, SQG

Номиналы и буквенно-цифровая маркировка резисторов

Особенности:



  • Малошумящие

  • Улучшенная изоляция

  • Способность к кратковременным перегрузкам

  • Улучшенное рассеяние тепла

  • Малый линейный температурный коэффициент

  • Металлооксидный и проволочный типы

  • Диапазон металлооксидных сопротивлений от 1 Ом до 100 кОм

  • Диапазон рабочих температур:
            проволочные: -55...+155°С
            металлооксидные: -30...+150°С

  • Допуски сопротивлений: ±2%; ±5%; ±10%

Керамические резисторы

Наличие товара и ориентировочные цены на нашем складе в Москве на данный момент можно проверить, кликнув по ссылкам ниже:

Резисторы керамические (все):
SPS серия
SPS 5W серия
SPS 7W серия
SPS 10W серия
SPS 15W серия
SPS 20W серия
SPS 25W серия

SQG серия

SQH серия
SQH 2W серия
SQH 3W серия
SQH 5W серия
SQH 7W серия
SQH 10W серия
SQH 15W серия
SQH 20W серия
SQH 25W серия

SQHG серия
SQHG 2W серия
SQHG 3W серия
SQHG 5W серия
SQHG 7W серия
SQHG 10W серия
SQHG 15W серия
SQHG 20W серия
SQHG 25W серия
SQHG 30...40W серия

SQM серия
SQM 2W серия
SQM 3W серия
SQM 5W серия
SQM 7W серия
SQM 10W серия
SQM 15W серия
SQM 20W серия
SQM 25W серия

SQP серия
SQP 2W серия
SQP 3W серия
SQP 5W серия
SQP 7W серия
SQP 10W серия
SQP 15W серия
SQP 20W серия
SQP 25W серия

SQZ серия
SQZ 5W серия
SQZ 7W серия
SQZ 10W серия
SQZ 15W серия
SQZ 20W серия
SQZ 100W серия



Характеристики:



Характеристика

Спецификация

Метод тестирования

Температурный коэффициент

металлооксидные: ±350 PPM/°C

проволочные: ±260 PPM/°C



Кратковременная перегрузка

±(2%+0,05 Ом)



Сопротивление изоляции

1000 МОм (мин.)



Напряжение, выдерживаемое диэлектриком

без пробоя изоляции

Потенциал переменного напряжения в соответствии
со спецификацией в течение 60 секунд

Долговечность при полной нагрузке
во влажности

±(5%+0,05 Ом) макс.

Номинальное напряжение: 1,5 часа включено,
1,5 часа выключено при 40°С и 95% влажности
в течение 1000 часов

Долговечность при полной нагрузке

Номинальное напряжение: 1,5 часа включено,
1,5 часа выключено при 70°С в течение
1000 часов



Система обозначений:



SQP

5W

1К3

J (±5%)

1

2

3

4

1. Серия

2. Номинальная мощность

3. Сопротивление

4. Допуск

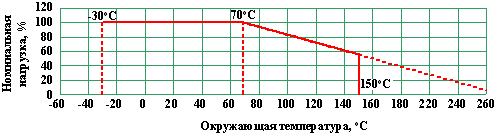

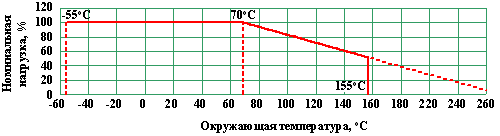

График ограничения мощности:



Провочные цементированные





Металлооксидные пленочные цементированные





Спецификация:



Номинальная мощность, Вт

Максимальное постоянное рабочее напряжение, В (RCWV*)

Максимальное напряжение перегрузки, В

Максимальное напряжение прерывистой перегрузки, В

Напряжение, выдерживаемое диэлектриком, В

Допуск сопротивлений

2 W

350

700

1500

1000

J (±5%)

3 W

500

1000

5 W

750

1500

7 W

1000

10 W

15 W

20 W

30 W

40 W



Допуски и ряды

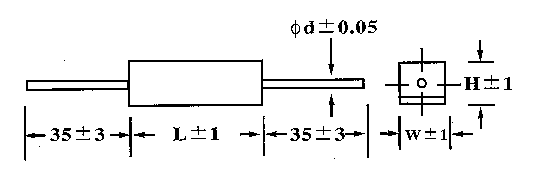

SQP

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
L W H d SQP проволочные SQP металлооксидные
2 W 18 7 7 0,8 0,1…22 Ом 25 Ом…56 кОм
3 W 22 8 8 0,1…47 Ом 50 Ом…100 кОм
5 W 22 10 10
7 W 35 10 10 0,5…330 Ом 450 Ом…100 кОм
10 W 48 10 10 0,5…450 Ом 470 Ом…100 кОм
15 W 60 12 14 1…500 Ом 510 Ом…100 кОм
20 W 60 15 14 1…600 Ом 620 Ом…100 кОм

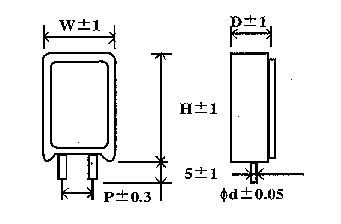

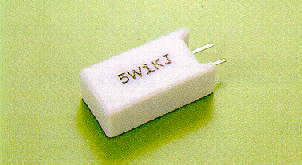

SQM

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
W D H P d SQM проволочные SQM металлооксидные
3 W 12 8,5 24 5 0,8 0,1…47 Ом 50 Ом…100 кОм
5 W 13 10 25
7 W 13 10 39 0,5…330 Ом 450 Ом…100 кОм
10 W 13 10 51 0,5…450 Ом 470 Ом…100 кОм

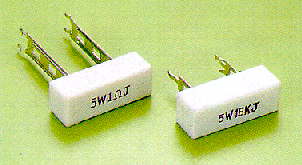

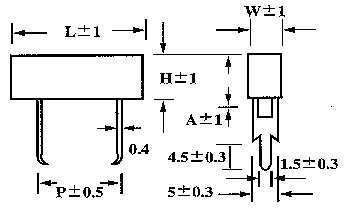

SQZ

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
W H L P A SQZ проволочные SQZ металлооксидные
5 W 10 10 27 15 12 0,1…47 Ом 50 Ом…100 кОм
7 W 10 10 35 20 12 0,5…330 Ом 450 Ом…100 кОм
10 W 10 10 48 32 12 0,5…450 Ом 470 Ом…100 кОм
15 W 12 12 48 32 10 1…500 Ом 510 Ом…100 кОм
20 W 14 14 62 42 10 1…600 Ом 620 Ом…100 кОм

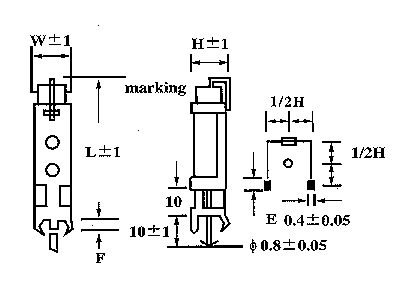

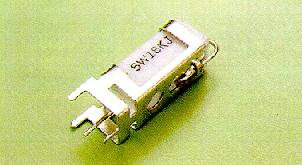

SPS

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
W H L E F SPS проволочные SPS металлооксидные
5 W 11 11 25 1,4 4 0,1…47 Ом 50 Ом…100 кОм
7 W 11 11 37 1,4 4 0,5…330 Ом 450 Ом…100 кОм
10 W 11 11 50 1,4 4 0,5…450 Ом 470 Ом…100 кОм
15 W 15 15 50 2,5 4,5 1…500 Ом 510 Ом…100 кОм
20 W 16 15 63 2,5 4,5 1…600 Ом 620 Ом…100 кОм

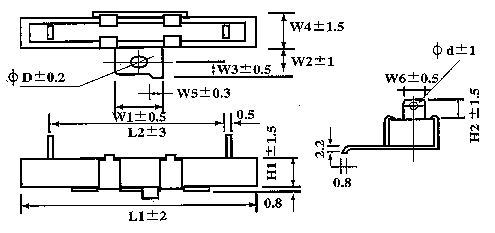

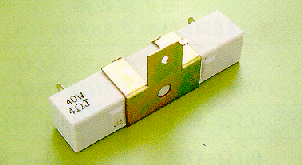

SQHG

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
W1 W2 W3 W4 W5 W6 L1 L2 H1 H2 D d SQHG проволочные SQHG металлооксидные
10 W 12 14 6 10 3 5,5 48 30 10,5 7 3,8 0,8 0,5…450 Ом 470 Ом…100 кОм
15 W 12 14 6 12 3 6 48 31,5 12,5 7 1…500 Ом 510 Ом…100 кОм
20 W 12 14 6 12 3 6 63 42 14 7 1…600 Ом 620 Ом…100 кОм
30 W 18 18 8 19 3 8 75 53 19 9 2…500 Ом 510 Ом…100 кОм
40 W 18 18 8 19 3 8 90 70 19 9 0,1…600 Ом 620 Ом…100 кОм

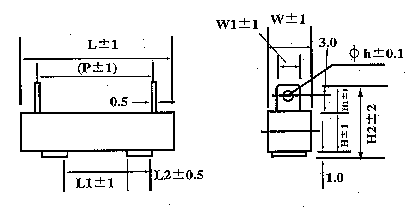

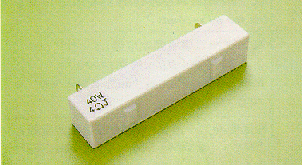

SQH

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
P L L1 L2 H H1 H2 W W1 h SQH проволочные SQH металлооксидные
10 W 30 48 25 4 10,5 7,5 18 10 5 2,5 0,5…450 Ом 470 Ом…100 кОм
15 W 32 48 25 4 12,5 7,5 21 12,5 6 2,5 1…500 Ом 510 Ом…100 кОм
20 W 43 63,5 25 4 13,5 7,5 22 12,5 6 2,5 1…600 Ом 620 Ом…100 кОм
30 W 54 75 42 4 19 10 30 19 7,5 3 2…700 Ом
40 W 68 90 42 7 19 10 30 19 7,5 3 2…820 Ом

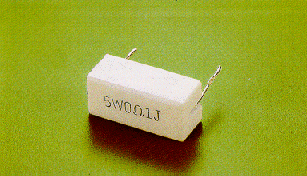

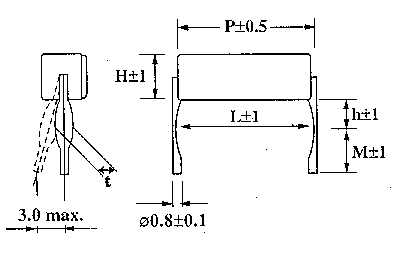

SQG

Керамические резисторы

Керамические резисторы



Номинальная мощность, Вт Размеры, мм Диапазон сопротивлений, Ом
P H L M t h SQG проволочные SQG металлооксидные
3 W 20 10 22 5 1,3 5,5 0,1…47 Ом 50 Ом…47 кОм
5 W
