Полупроводники >> Диоды >> Стабилитроны

BZX84CxxT серия

0.15 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOT-523


Одиночные стабилитроны BZX84CxxT серии

Корпус SOT-523

Схема устройства

Допуск номинального напряжения стабилизации: ±10%

Одиночные стабилитроны BZX84CxxT серии для поверхностного монтажа (SMD) в корпусе SOT-523 поставляются со склада в Москве и под заказ.

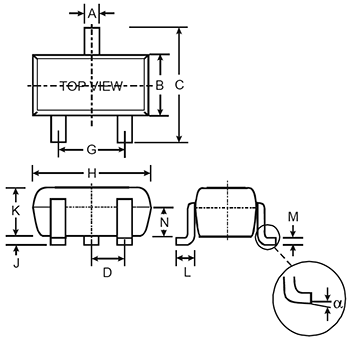

Размер Размеры, мм
мин. тип. макс.
A 0.15 0.22 0.30
B 0.75 0.80 0.85
C 1.45 1.60 1.75
D 0.50
G 0.90 1.00 1.10
H 1.50 1.60 1.70
J 0.00 0.05 0.10
K 0.60 0.75 0.80
L 0.10 0.22 0.30
M 0.10 0.12 0.20
N 0.45 0.50 0.65
α -
Одиночные стабилитроны BZX84CxxT серии

Электрические параметры

Код
товара
Марка Маркировка Напряжение
стабилизации, В
Макс. импеданс
стабилизации
на частоте
f=1 кГц, Ом
Макс. обратный
ток, мкА
Типовой
температурный
коэффициент
при IZTC, mV/°C
VZ при IZT IZT, мА ZZT при IZT ZZK при IZK IZK, мА IR при VR, В мин. макс.
ном. мин. макс.
132783 BZX84C2V4TS KRB 2.4 2.2 2.6 5 100 600 0.5 50 1.0 -3.5 0
132784 BZX84C2V7TS KRC 2.7 2.5 2.9 5 100 600 1.0 20 1.0 -3.5 0
132785 BZX84C3V0TS KRD 3.0 2.8 3.2 5 95 600 1.0 10 1.0 -3.5 0
132786 BZX84C3V3TS KRE 3.3 3.1 3.5 5 95 600 1.0 5.0 1.0 -3.5 0
132787 BZX84C3V6TS KRF 3.6 3.4 3.8 5 90 600 1.0 5.0 1.0 -3.5 0
132788 BZX84C3V9TS KRG 3.9 3.7 4.1 5 90 600 1.0 3.0 1.0 -3.5 0
132789 BZX84C4V3TS KRH 4.3 4.0 4.6 5 90 600 1.0 3.0 1.0 -3.5 0
132790 BZX84C4V7TS KR1 4.7 4.4 5.0 5 80 500 1.0 3.0 2.0 -3.5 0.2
132791 BZX84C5V1TS KR2 5.1 4.8 5.4 5 60 480 1.0 2.0 2.0 -2.7 1.2
132792 BZX84C5V6TS KR3 5.6 5.2 6.0 5 40 400 1.0 1.0 2.0 -2.0 2.5
132793 BZX84C6V2TS KR4 6.2 5.8 6.6 5 10 150 1.0 3.0 4.0 0.4 3.7
132794 BZX84C6V8TS KR5 6.8 6.4 7.2 5 15 80 1.0 2.0 4.0 1.2 4.5
132795 BZX84C7V5TS KR6 7.5 7.0 7.9 5 15 80 1.0 1.0 5.0 2.5 5.3
132796 BZX84C8V2TS KR7 8.2 7.7 8.7 5 15 80 1.0 0.7 5.0 3.2 6.2
132797 BZX84C9V1TS KR8 9.1 8.5 9.6 5 15 100 1.0 0.5 6.0 3.8 7.0
132798 BZX84C10TS KR9 10.0 9.4 10.6 5 20 150 1.0 0.2 7.0 4.5 8.0
132799 BZX84C11TS KP1 11.0 10.4 11.6 5 20 150 1.0 0.1 8.0 5.4 9.0
132800 BZX84C12TS KP2 12.0 11.4 12.7 5 25 150 1.0 0.1 8.0 6.0 10.0
132801 BZX84C13TS KP3 13.0 12.4 14.1 5 30 170 1.0 0.1 8.0 7.0 11.0
132802 BZX84C15TS KP4 15.0 13.8 15.6 5 30 200 1.0 0.1 10.5 9.2 13.0
132803 BZX84C16TS KP5 16.0 15.3 17.1 5 40 200 1.0 0.1 11.2 10.4 14.0
132804 BZX84C18TS KP6 18.0 16.8 19.1 5 45 225 1.0 0.1 12.6 12.4 16.0
132805 BZX84C20TS KP7 20.0 18.8 21.2 5 55 225 1.0 0.1 14.0 14.4 18.0
132806 BZX84C22TS KP8 22.0 20.8 23.3 5 55 250 1.0 0.1 15.4 16.4 20.0
132807 BZX84C24TS KP9 24.0 22.8 25.6 5 70 250 1.0 0.1 16.8 18.4 22.0
132808 BZX84C27TS KPA 27.0 25.1 28.9 2 80 300 0.5 0.1 18.9 21.4 25.3
132809 BZX84C30TS KPB 30.0 28.0 32.0 2 80 300 0.5 0.1 21.0 24.4 29.4
132810 BZX84C33TS KPC 33.0 31.0 35.0 2 80 325 0.5 0.1 23.1 27.4 33.4
132811 BZX84C36TS KPD 36.0 34.0 38.0 2 90 350 0.5 0.1 25.2 30.4 37.4
132812 BZX84C39TS KPE 39.0 37.0 41.0 2 130 350 0.5 0.1 27.3 33.4 41.2

Symbol Parameter Параметр
VZ Reverse Zener Voltage @ IZT Номинальное напряжение стабилизации при IZT
IZT Reverse Current Обратный ток
ZZT Maximum Zener Impedance @ IZT Максимальный импеданс при IZT
IZK Reverse Current Обратный ток
ZZK Maximum Zener Impedance @ IZK Максимальный импеданс при IZK
IR Reverse Leakage Current @ VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
ΘVZ Temperature Coefficient Температурный коэффициент





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
