Полупроводники >> Диоды >> Стабилитроны

BZX84CxxTS серия

0.2 Вт три изолированных стабилитрона SMD (для поверхностного монтажа) в корпусе SOT-363


Одиночные стабилитроны BZX84CxxTS серии

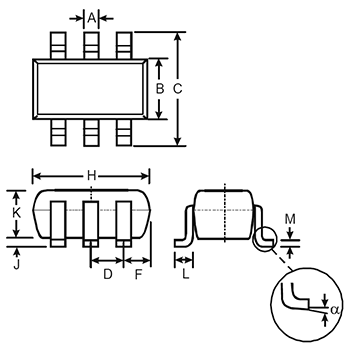

Корпус SOT-363

Схема устройства

Допуск номинального напряжения стабилизации: ±10%

Три изолированных стабилитрона BZX84CxxTS серии для поверхностного монтажа (SMD) в корпусе SOT-363 поставляются со склада в Москве и под заказ.
Размер Размеры, мм
мин. макс.
A 0.10 0.30
B 1.15 1.35
C 2.00 2.20
D 0.65 ном.
F 0.30 0.40
H 1.80 2.20
J 0.10
K 0.90 1.00
L 0.25 0.40
M 0.10 0.25
α -8°
Одиночные стабилитроны BZX84CxxTS серии

Электрические параметры

Код
товара
Марка Маркировка Напряжение
стабилизации, В
Макс. импеданс
стабилизации
на частоте
f=1 кГц, Ом
Макс. обратный
ток, мкА
Типовой
температурный
коэффициент
при IZTC, mV/°C
VZ при IZT IZT, мА ZZT при IZT ZZK при IZK IZK, мА IR при VR, В мин. макс.
ном. мин. макс.
132753 BZX84C2V4T RB 2.4 2.2 2.6 5.0 100 600 1.0 50 1.0 -3.5 0
132754 BZX84C2V7T RC 2.7 2.5 2.9 5.0 100 600 1.0 20 1.0 -3.5 0
132755 BZX84C3V0T RD 3.0 2.8 3.2 5.0 95 600 1.0 20 1.0 -3.5 0
132756 BZX84C3V3T RE 3.3 3.1 3.5 5.0 95 600 1.0 5.0 1.0 -3.5 0
132757 BZX84C3V6T RF 3.6 3.4 3.8 5.0 90 600 1.0 5.0 1.0 -3.5 0
132758 BZX84C3V9T RG 3.9 3.7 4.1 5.0 90 600 1.0 3.0 1.0 -3.5 0
132759 BZX84C4V3T RH 4.3 4.0 4.6 5.0 90 600 1.0 3.0 1.0 -3.5 0
132760 BZX84C4V7T R1 4.7 4.4 5.0 5.0 80 600 1.0 3.0 2.0 -3.5 0.2
132761 BZX84C5V1T R2 5.1 4.8 5.4 5.0 60 500 1.0 2.0 2.0 -2.7 1.2
132762 BZX84C5V6T R3 5.6 5.2 6.0 5.0 40 480 1.0 1.0 2.0 -2.0 2.5
132763 BZX84C6V2T R4 6.2 5.8 6.6 5.0 10 400 1.0 3.0 4.0 0.4 3.7
132764 BZX84C6V8T R5 6.8 6.4 7.2 5.0 15 150 1.0 2.0 4.0 1.2 4.5
132765 BZX84C7V5T R6 7.5 7.0 7.9 5.0 15 80 1.0 1.0 5.0 2.5 5.3
132766 BZX84C8V2T R7 8.2 7.7 8.7 5.0 15 80 1.0 0.7 5.0 3.2 6.2
132767 BZX84C9V1T R8 9.1 8.5 9.6 5.0 15 80 1.0 0.5 6.0 3.8 7.0
132768 BZX84C10T R9 10 9.4 10.6 5.0 20 100 1.0 0.2 7.0 4.5 8.0
132769 BZX84C11T P1 11 10.4 11.6 5.0 20 150 1.0 0.1 8.0 5.4 9.0
132770 BZX84C12T P2 12 11.4 12.7 5.0 25 150 1.0 0.1 8.0 6.0 10.0
132771 BZX84C13T P3 13 12.4 14.1 5.0 30 150 1.0 0.1 8.0 7.0 11.0
132772 BZX84C15T P4 15 13.8 15.6 5.0 30 170 1.0 0.1 10.5 9.2 13.0
132773 BZX84C16T P5 16 15.3 17.1 5.0 40 200 1.0 0.1 11.2 10.4 14.0
132774 BZX84C18T P6 18 16.8 19.1 5.0 45 200 1.0 0.1 12.6 12.4 16.0
132775 BZX84C20T P7 20 18.8 21.2 5.0 55 225 1.0 0.1 14.0 14.4 18.0
132776 BZX84C22T P8 22 20.8 23.3 5.0 55 225 1.0 0.1 15.4 16.4 20.0
132777 BZX84C24T P9 24 22.8 25.6 5.0 70 250 1.0 0.1 16.8 18.4 22.0
132778 BZX84C27T PA 27 25.1 28.9 2.0 80 250 0.5 0.1 18.9 21.4 25.3
132779 BZX84C30T PB 30.0 28.0 32.0 2.0 80 300 0.5 0.1 21.0 24.4 29.4
132780 BZX84C33T PC 33.0 31.0 35.0 2.0 80 300 0.5 0.1 23.1 27.4 33.4
132781 BZX84C36T PD 36.0 34.0 38.0 2.0 90 325 0.5 0.1 25.2 30.4 37.4
132782 BZX84C39T PE 39.0 37.0 41.0 2.0 130 350 0.5 0.1 27.3 33.4 41.2

Symbol Parameter Параметр
VZ Reverse Zener Voltage @ IZT Номинальное напряжение стабилизации при IZT
IZT Reverse Current Обратный ток
ZZT Maximum Zener Impedance @ IZT Максимальный импеданс при IZT
IZK Reverse Current Обратный ток
ZZK Maximum Zener Impedance @ IZK Максимальный импеданс при IZK
IR Reverse Leakage Current @ VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
ΘVZ Temperature Coefficient Температурный коэффициент





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
