Полупроводники >> Диоды >> Стабилитроны

BZX84CxxW серия

0.2 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOT-323


Одиночные стабилитроны BZX84CxxW серии

Корпус SOT-323

Схема устройства

Допуск номинального напряжения стабилизации: ±10%

Одиночные стабилитроны BZX84CxxЦ серии для поверхностного монтажа (SMD) в корпусе SOT-323 поставляются со склада в Москве и под заказ.

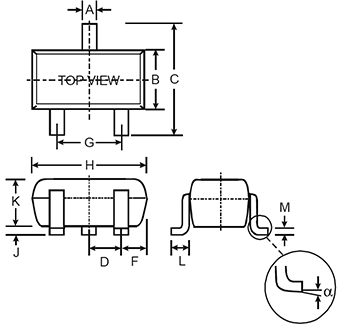

Размер Размеры, мм
мин. макс.
A 0.25 0.40
B 1.15 1.35
C 2.00 2.20
D 0.65 ном.
F 0.30 0.40
G 1.20 1.40
H 1.80 2.20
J 0.0 0.10
K 0.90 1.00
L 0.25 0.40
M 0.10 0.18
α
Одиночные стабилитроны AZ23CxxW серии

Электрические параметры

Код
товара
Марка Маркировка Напряжение
стабилизации, В
Макс. импеданс
стабилизации
на частоте
f=1 кГц, Ом
Макс. обратный
ток, мкА
Типовой
температурный
коэффициент
при IZTC, mV/°C
VZ при IZT IZT, мА ZZT при IZT ZZK при IZK IZK, мА IR при VR, В мин. макс.
ном. мин. макс.
13586 BZX84C2V4W KRB 2.4 2.2 2.6 5.0 100 600 1.0 50 1.0 -3.5 0
13587 BZX84C2V7W KRC 2.7 2.5 2.9 5.0 100 600 1.0 20 1.0 -3.5 0
13588 BZX84C3V0W KRD 3.0 2.8 3.2 5.0 95 600 1.0 20 1.0 -3.5 0
13589 BZX84C3V3W KRE 3.3 3.1 3.5 5.0 95 600 1.0 5.0 1.0 -3.5 0
13590 BZX84C3V6W KRF 3.6 3.4 3.8 5.0 90 600 1.0 5.0 1.0 -3.5 0
13591 BZX84C3V9W KRG 3.9 3.7 4.1 5.0 90 600 1.0 3.0 1.0 -3.5 0
13592 BZX84C4V3W KRH 4.3 4.0 4.6 5.0 90 600 1.0 3.0 1.0 -3.5 0
13593 BZX84C4V7W KR1 4.7 4.4 5.0 5.0 80 600 1.0 3.0 2.0 -3.5 0.2
132813 BZX84C5V1W KR2 5.1 4.8 5.4 5.0 60 500 1.0 2.0 2.0 -2.7 1.2
13595 BZX84C5V6W KR3 5.6 5.2 6.0 5.0 40 480 1.0 1.0 2.0 -2.0 2.5
13596 BZX84C6V2W KR4 6.2 5.8 6.6 5.0 10 400 1.0 3.0 4.0 0.4 3.7
13597 BZX84C6V8W KR5 6.8 6.4 7.2 5.0 15 150 1.0 2.0 4.0 1.2 4.5
13598 BZX84C7V5W KR6 7.5 7.0 7.9 5.0 15 80 1.0 1.0 5.0 2.5 5.3
13599 BZX84C8V2W KR7 8.2 7.7 8.7 5.0 15 80 1.0 0.7 5.0 3.2 6.2
13600 BZX84C9V1W KR8 9.1 8.5 9.6 5.0 15 80 1.0 0.5 6.0 3.8 7.0
13601 BZX84C10W KR9 10 9.4 10.6 5.0 20 100 1.0 0.2 7.0 4.5 8.0
13602 BZX84C11W KP1 11 10.4 11.6 5.0 20 150 1.0 0.1 8.0 5.4 9.0
13603 BZX84C12W KP2 12 11.4 12.7 5.0 25 150 1.0 0.1 8.0 6.0 10.0
13604 BZX84C13W KP3 13 12.4 14.1 5.0 30 150 1.0 0.1 8.0 7.0 11.0
13605 BZX84C15W KP4 15 13.8 15.6 5.0 30 170 1.0 0.1 10.5 9.2 13.0
13606 BZX84C16W KP5 16 15.3 17.1 5.0 40 200 1.0 0.1 11.2 10.4 14.0
13607 BZX84C18W KP6 18 16.8 19.1 5.0 45 200 1.0 0.1 12.6 12.4 16.0
13608 BZX84C20W KP7 20 18.8 21.2 5.0 55 225 1.0 0.1 14.0 14.4 18.0
13609 BZX84C22W KP8 22 20.8 23.3 5.0 55 225 1.0 0.1 15.4 16.4 20.0
13610 BZX84C24W KP9 24 22.8 25.6 5.0 70 250 1.0 0.1 16.8 18.4 22.0
13611 BZX84C27W KPA 27 25.1 28.9 2.0 80 250 0.5 0.1 18.9 21.4 25.3
13612 BZX84C30W KPB 30.0 28.0 32.0 2.0 80 300 0.5 0.1 21.0 24.4 29.4
13613 BZX84C33W KPC 33.0 31.0 35.0 2.0 80 300 0.5 0.1 23.1 27.4 33.4
13614 BZX84C36W KPD 36.0 34.0 38.0 2.0 90 325 0.5 0.1 25.2 30.4 37.4
13615 BZX84C39W KPE 39.0 37.0 41.0 2.0 130 350 0.5 0.1 27.3 33.4 41.2

Symbol Parameter Параметр
VZ Reverse Zener Voltage @ IZT Номинальное напряжение стабилизации при IZT
IZT Reverse Current Обратный ток
ZZT Maximum Zener Impedance @ IZT Максимальный импеданс при IZT
IZK Reverse Current Обратный ток
ZZK Maximum Zener Impedance @ IZK Максимальный импеданс при IZK
IR Reverse Leakage Current @ VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
ΘVZ Temperature Coefficient Температурный коэффициент





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
