Кодовые переключатели типа "счетчик"

Переключатели PS

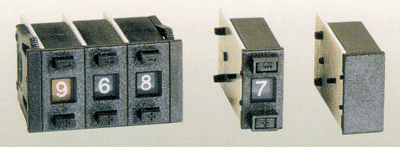

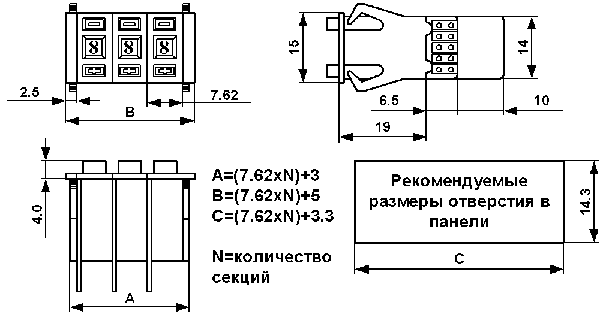

Переключатели PS, Кодовые переключатели типа счетчик чертеж
Спецификация:

Рабочее напряжение (макс.): 50В перем. или 28В пост.
Ток при переключении (макс.): 100 мА
Ток продолжительный (макс.): 500 мА
Сопротивление контактов (макс.): 0,2 Ом
Сопротивление изоляции (мин.): 1000 МОм
Диэлектрическая стойкость: 500В перем. в течение 1 минуты
Рабочая температура: от -20°C до +65°C
Влажность окружающей среды (макс.): 75%
Механический ресурс (мин.): 200 000 переключений
Электрический ресурс (мин.): 100 000 переключений

Материалы:

Корпус, кнопки, шестерни: Термопластик
Подвижные контакты: Фосфористая бронза
Печатная плата: Медные дорожки с позолотой поверх никеля

Система обозначений:

PS-21 + X + XX + X + X
    1   2   3   4

1 Тип:
Основной Защищенный
Переключатели PS, Кодовые переключатели типа счетчик Переключатели PS, Кодовые переключатели типа счетчик
2 Коды:
Код 01 (2 позиции)
Пози-
ция
Контакты
1248С
0    х
1х   х
Код 02 (3 позиции)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
Код 03 (4 позиции)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
Код 05 (6 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
Код 06 (7 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
Код 07 (8 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
Код 09 (10 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
8   хх
9х  хх
Код 11 (0/1 повтор)
Пози-
ция
Контакты
12С
0х х
1 хх
0х х
1 хх
0х х
1 хх
0х х
1 хх
0х х
1 хх
Код 12 (+/- повтор)
Пози-
ция
Контакты
12С
+х х
- хх
+х х
- хх
+х х
- хх
+х х
- хх
+х х
- хх
Код 15 (0-15 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
8   хх
9х  хх
10 х хх
11хх хх
12  ххх
13х ххх
14 хххх
15ххххх
Код 16 (0-F позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
8   хх
9х  хх
A х хх
Bхх хх
C  ххх
Dх ххх
E хххх
Fххххх

3 Выводы:
Общая плата, шаг 2,54
Общая плата, шаг 2,54
Общая плата, шаг 5,08
Общая плата, шаг 5,08
Расширенная плата, шаг 2,54
Расширенная плата, шаг 2,54
Расширенная плата, шаг 5,08
Расширенная плата, шаг 5,08
Общая плата, шаг 2,54
Общая плата, шаг 2,54
Расширенная плата, шаг 2,54
Расширенная плата, шаг 2,54
Штыревые выводы, шаг 2,54
Штыревые выводы, шаг 2,54
Пальчиковые позолоченные выводы, шаг 2,54
Пальчиковые позолоченные выводы, шаг 2,54
4 Цвет частей:
Код 1 2 3 4 5 6 0
Корпус Черный Слоновая
кость
Черный Слоновая
кость
Черный Слоновая
кость
Заказной
Колесо Черный Черный Черный Черный Красный Красный Заказной
Кнопка Черный Слоновая
кость
Слоновая
кость
Черный Черный Слоновая
кость
Заказной
Символ Белый Белый Белый Белый Белый Белый Заказной
  Дополнения:
Промежуточная заглушка:
PS-21-H-1 (черная)
PS-21-H-2 (слоновая кость)

Промежуточная заглушка

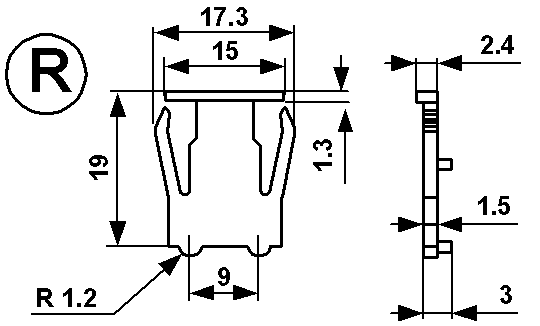

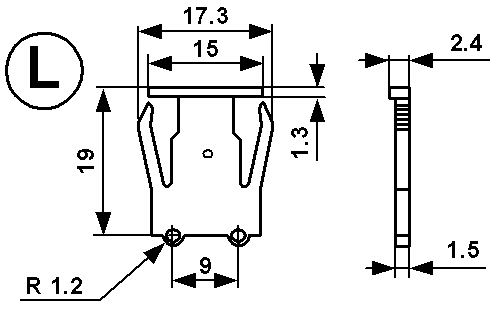

Левая и правая крышки
PS-21-С-1 (черная)
PS-21-С-2 (слоновая кость)

Левая и правая крышки
Левая и правая крышки
