Микропереключатели

Микропереключатели
VM серия

Спецификация

Параметры:
   VM1: 1A 250В перем.
   VM3: 3A 250В перем.
   VM5: 5A 250В перем.
   VM10: 10A 250В перем.
   VM16: 16A 250В перем.
Сопротивление изоляции: >100 МОм при 500В пост.
Диэлектрическая стойкость: 1000В перем. в течение 1 мин.
Сопротивление контактов: <100 мОм
Температура пайки: 250°С макс. в течение 3 с.
Механический ресурс: 5 000 000 циклов
Электрический ресурс: 200 000 циклов
Рабочая температура: от -25°С до +80°С
Влажность: <85 % RH
Схема:



Система обозначений:

VM + 1 + 03 + N + 2 + 60G
1   2   3   4   5   6

1 Модель
2 Параметры:
1: 1A 250В перем.
3: 3A 250В перем.
5: 5A 250В перем.
10: 1A 250В перем., 15А 125В перем.
16: 16A 250В перем.
3 Рычаг:
4 Выводы:
N
4 Количество выводов:
[ ]: стандарт, 3 вывода
2: 2 вывода
5 Сила нажатия:
Модель Сила нажатия, г
VM3-00N- / VM5-00N- 60 80 110 160 250
VM3-01N- / VM5-01N- 60 80 110 160 250
VM3-02N- / VM5-02N- 25 32 40 70 110
VM3-03N- / VM5-03N- 12 20 25 40 60
VM3-04N- / VM5-04N- 28 35 45 80 125
VM3-05N- / VM5-05N- 60 80 110 160 250
VM3-06N- / VM5-06N- 28 35 45 80 125

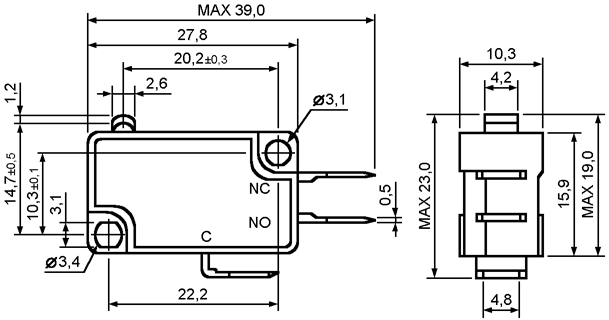

VM3-00N
VM5-00N

VM серия, Микропереключатели
чертеж

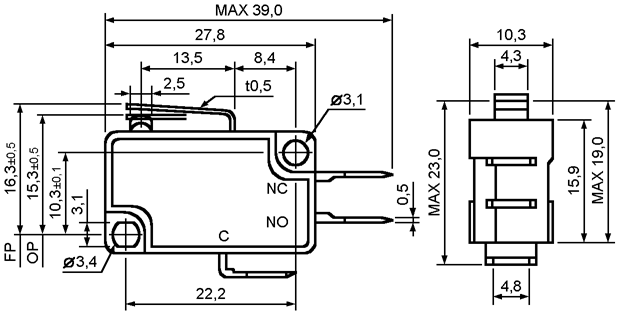

VM3-01N
VM5-01N

VM серия, Микропереключатели
чертеж

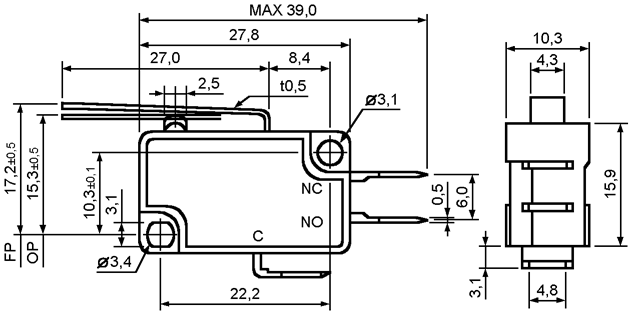

VM3-02N
VM5-02N

VM серия, Микропереключатели
чертеж

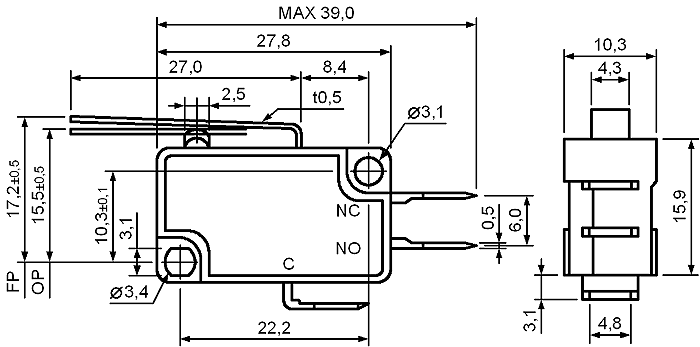

VM3-02N2
VM5-02N2

VM серия, Микропереключатели
чертеж

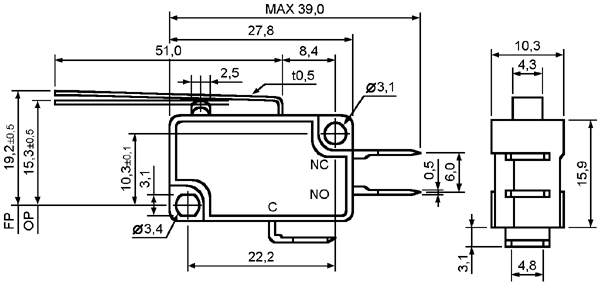

VM3-03N
VM5-03N

VM серия, Микропереключатели
чертеж

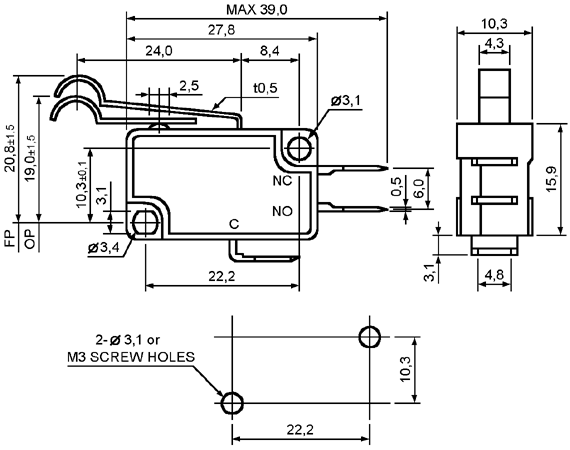

VM3-04N
VM5-04N

VM серия, Микропереключатели
чертеж

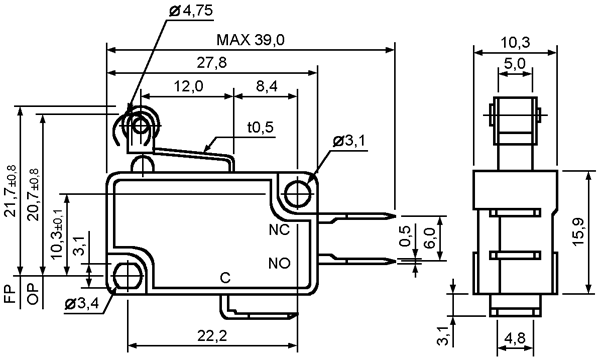

VM3-05N
VM серия, Микропереключатели
чертеж

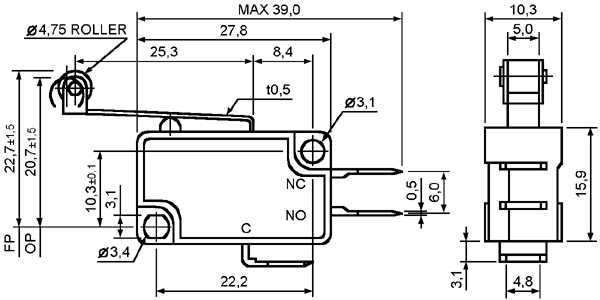

VM3-06N
VM серия, Микропереключатели
чертеж
