Переключатели питания кнопочные (POWER)

Переключатели питания кнопочные (POWER)
PS168 серия

Спецификация

Параметры: 5A/80A 250В, T85; TV-5
Сопротивление изоляции: >500 МОм при 500В пост.
Диэлектрическая стойкость: 2000В перем. в течение 1 мин.
Сопротивление контактов: <50 мОм
Температура пайки: 250°С макс. в течение 3 с.
Механический ресурс: 500 000 циклов
Электрический ресурс: 10 000 циклов
Рабочая температура: от -25°С до +65°С
Влажность: <85 % RH
Сила нажатия: 500 ± 200 г
Схема:


Система обозначений:

PS 168 L - A N - M3 - B
1 2 3   4 5   6   7

1 Модель
2 Параметры:
168: TV-5 5A 250В перем.
268-1: TV-8 10A 250В перем.
3 Фиксация:
N: без фиксации
L: с фиксацией
4 Рычаг:
A
5 Выводы:
N
P
6 Винт:
M3: M3х0,5
3,2: отверстия 3,2 мм
7 Шаг:
[ ]: 20 мм
B: 25 мм

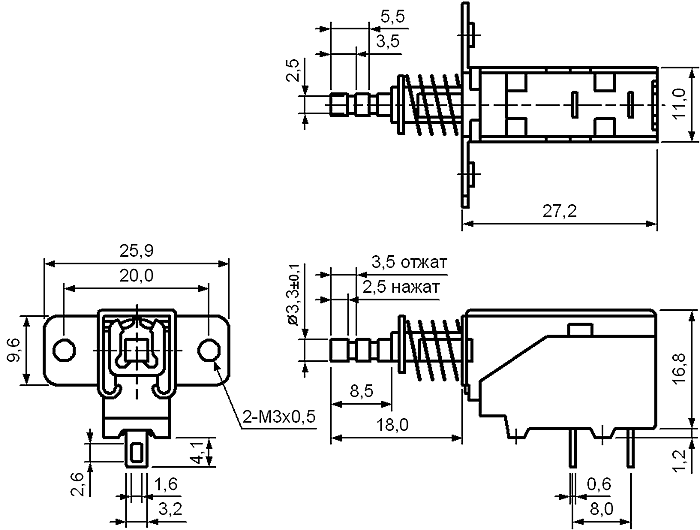

PS168L-N-M
PS168 серия, Переключатели питания кнопочные (POWER)
чертеж

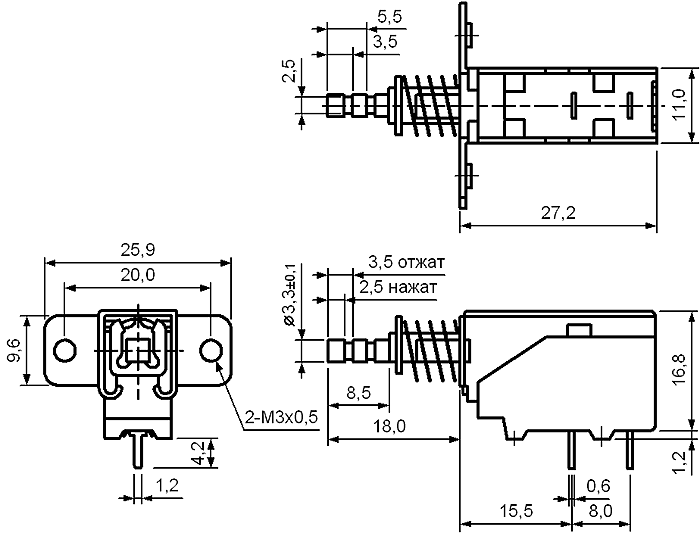

PS168L-P-M
PS168 серия, Переключатели питания кнопочные (POWER)
чертеж
