Кнопочные переключатели (PUSH)

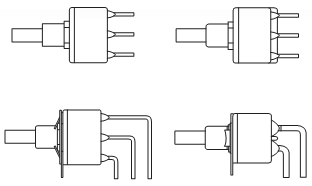

E80-P серия
Герметичные кнопочные переключатели (PUSH)


E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
Спецификация:

Параметры контактов: 1A 120В перем. или 28В пост.
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1000В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:


Корпус: стеклонаполенный нейлон 6/6 или нейлон 4/6 (UL94V-0)
Толкатель: стеклонаполенный нейлон или стеклонаполенный полиэстр (UL94V-0) с внутренним уплотнительным кольцом
Крепежная пластина: медный сплав или сталь, лужение оловом
Контакты и выводы: посеребренный медный сплав
Герметизация выводов: эпоксидная смола


Прямой тип
Система обозначений (A) >>

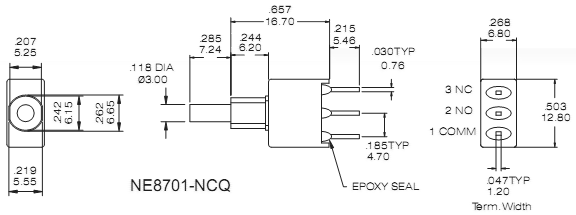

NE8701-NCQ NE8701-NCQ, Прямой тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
SPDT
NE8701 on mom
Контакты 1-3 1-2

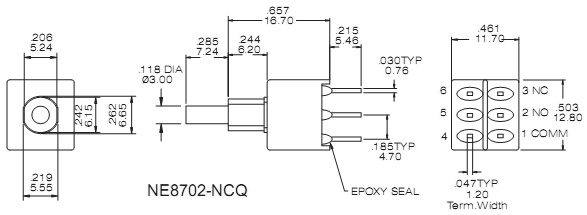

NE8702-NCQ NE8702-NCQ, Прямой тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
DPDT
NE8702 on mom
Контакты 1-3
4-6
1-2
4-5

Угловой тип
Система обозначений (B) >>

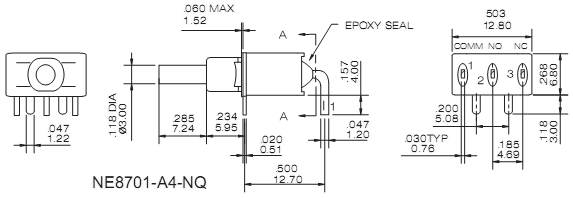

NE8701-A4-NQ NE8701-A4-NQ, Угловой тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
SPDT
NE8701-A4 on mom
Контакты 1-3 1-2

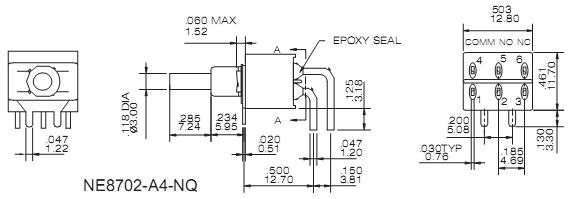

NE8702-A4-NQ NE8702-A4-NQ, Угловой тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
DPDT
NE8702-A4 on mom
Контакты 1-3
4-6
1-2
4-5

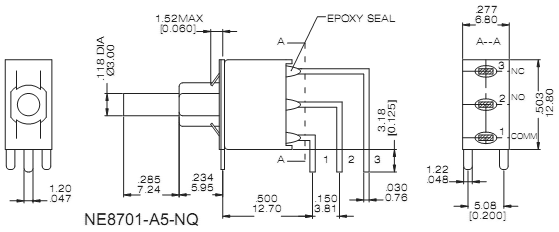

NE8701-A5-NQ NE8701-A5-NQ, Угловой тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
SPDT
NE8701-A5 on mom
Контакты 1-3 1-2

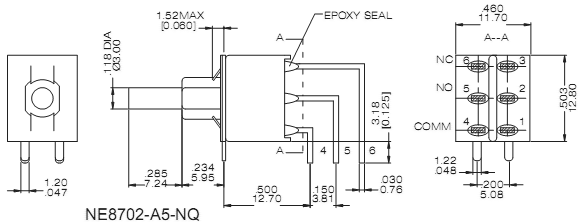

NE8702-A5-NQ NE8702-A5-NQ, Угловой тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
DPDT
NE8702-A5 on mom
Контакты 1-3
4-6
1-2
4-5

Кронштейны (S20) для прямого типа
Система обозначений (A) >>

NE8701-NCQ-S20 NE8701-NCQ-S20, Вертикальный тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
S20 (SPDT)

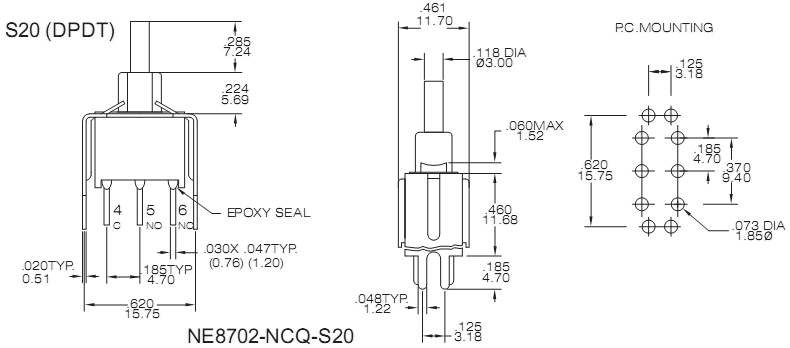

NE8702-NCQ-S20 NE8702-NCQ-S20, Вертикальный тип, E80-P серия, Кнопочные переключатели (PUSH), Sealed Snap-Acting Momentary Pushbutton Switches
чертеж
S20 (DPDT)
