Кнопочные переключатели (PUSH)

R13 серия с подсветкой
Кнопочные переключатели (PUSH)

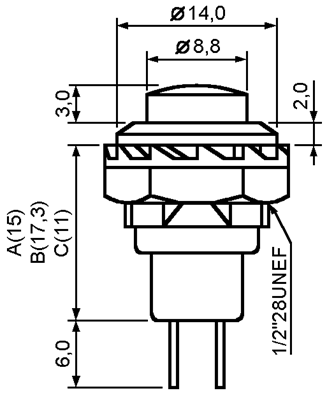

R13-502 R13-502, кнопочный переключатель 3А 125В перем.
1,5А 250В перем.

Отверстие в панели
Ж 12,7 мм

Толщина панели
3 мм (макс.)
МодельТип
A2P SPST ВЫКЛ - (ВКЛ)
B2P SPST ВКЛ - (ВЫКЛ)
C3P SPDT ВКЛ - (ВКЛ)

[ ]: Пластмассовый корпус
R13-502, кнопочный переключатель
M: Металлический корпус
R13-502, кнопочный переключатель
чертеж

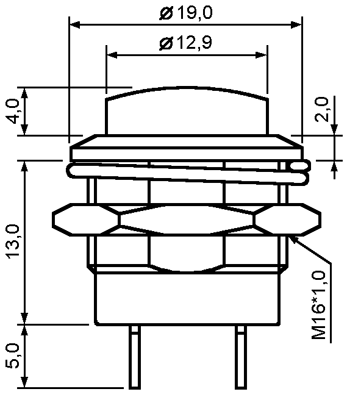

R13-507 R13-507, кнопочный переключатель 6А 125В перем.
3А 250В перем.

Отверстие в панели
Ж 16 мм

Толщина панели
6 мм (макс.)
2P SPST ВЫКЛ - (ВКЛ)

[ ]: Пластмассовый корпус
R13-507, кнопочный переключатель
M: Металлический корпус
R13-507, кнопочный переключатель
чертеж

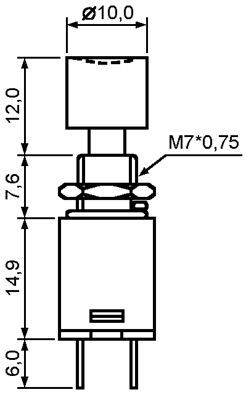

R13-512 R13-512, кнопочный переключатель 3А 125В перем.
1,5А 250В перем.

Отверстие в панели
Ж 7 мм

Толщина панели
4 мм (макс.)
МодельТип
A2P SPST ВЫКЛ - (ВКЛ)
B2P SPST ВЫКЛ - ВКЛ
с фиксацией


1: Ж 6*5,6
R13-512, кнопочный переключатель
2: Ж 10*8,5
R13-512, кнопочный переключатель
чертеж

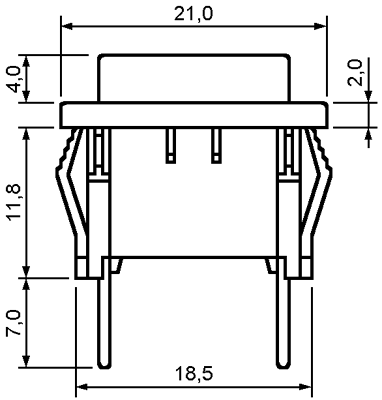

R13-516 R13-516, кнопочный переключатель 3А 125В перем.
1,5А 250В перем.
МодельТип
A2P SPST ВЫКЛ - (ВКЛ)

Толщина
панели,
мм
Отверстие в панели
Длина,
мм
Ширина,
мм
0,75-1,2519,2~0,113,0+0,1
1,25-2,019,4~0,113,0+0,1
2,0-3,019,8~0,113,0+0,1
чертеж

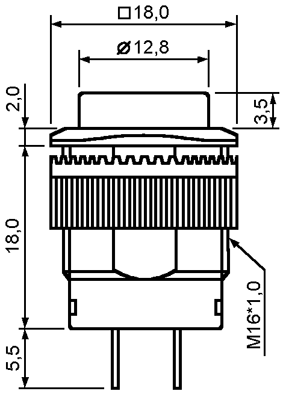

R13-508 R13-508, кнопочный переключатель со светодиодом

3А 125В перем.
1,5А 250В перем.

Отверстие в панели
Ж 16 мм

Толщина панели
7 мм (макс.)
МодельТип
A2P SPST ВЫКЛ - (ВКЛ)
B2P SPST ВЫКЛ - ВКЛ
с фиксацией

Кнопка:
[ ]: без светодиода
L: со светодиодом
чертеж

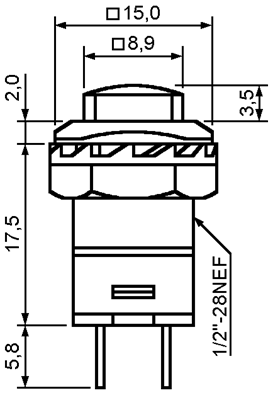

R13-511 R13-511, кнопочный переключатель 3А 125В перем.
1,5А 250В перем.

Отверстие в панели
Ж 12,7 мм

Толщина панели
5 мм (макс.)
МодельТип
A2P SPST ВЫКЛ - (ВКЛ)
B2P SPST ВЫКЛ - ВКЛ
с фиксацией
чертеж

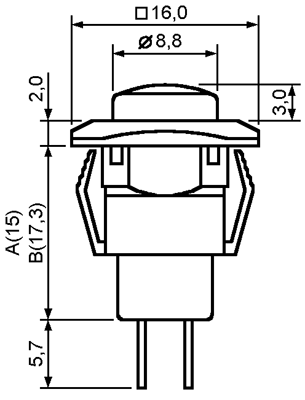

R13-510 R13-510, кнопочный переключатель 3А 125В перем.
1,5А 250В перем.

Отверстие в панели
Ж 12,7 мм

Толщина панели
3 мм (макс.)
МодельТип
A2P SPST ВЫКЛ - (ВКЛ)
B2P SPST ВКЛ - (ВЫКЛ)
чертеж

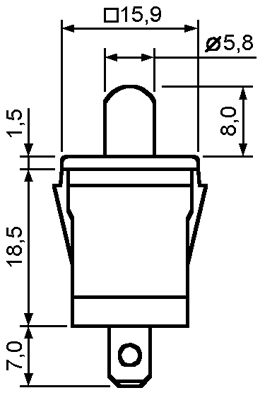

R13-504 R13-504, кнопочный переключатель Прямоугольный тип: 2P SPST ВЫКЛ - (ВКЛ)

2А 125В перем.

Отверстие в панели
14,5 х 14,5 мм

Толщина панели
2 мм (макс.)
чертеж


Круглый тип:


HP-110-1: ВЫКЛ - (ВКЛ)
HP-110-2: ВКЛ - (ВЫКЛ)


чертеж
