Кнопочные переключатели (PUSH)

T80-L серия
Кнопочные переключатели (PUSH)


T80-L серия, Кнопочные переключатели (PUSH)
Спецификация:

Параметры контактов: 5A при 125 V AC или 28V DC
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 10 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: диаллилфталат (DAP)
Толкатель: стеклонаполненный нейлон или стеклонаполненный полиэстр
Ручка:
хромированный медный сплав, никелерованный
Кожух: Сталь
Контакты и выводы:
медный сплав, серебрение


Прямой тип
Система обозначений (A) >>

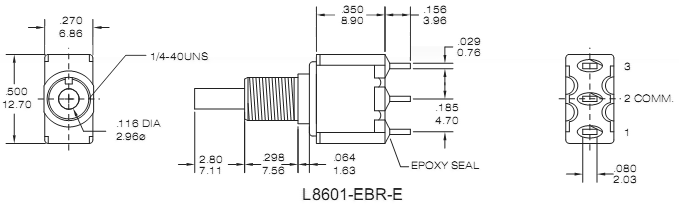

L8601-EBR-E L8601-EBR-E, Прямой тип, T80-L серия, Кнопочные переключатели (PUSH)
чертеж
SPDT
L8601 on on
L8603 on mon
Контакты 2-3 2-1

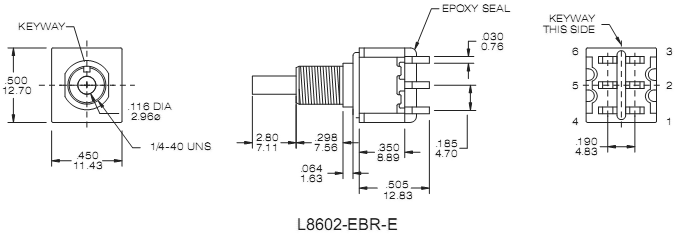

L8602-EBR-E L8602-EBR-E, Прямой тип, T80-L серия, Кнопочные переключатели (PUSH)
чертеж
DPDT
L8602P on on
Контакты 2-3
5-6
2-1
5-4

Угловой тип
Система обозначений (B) >>

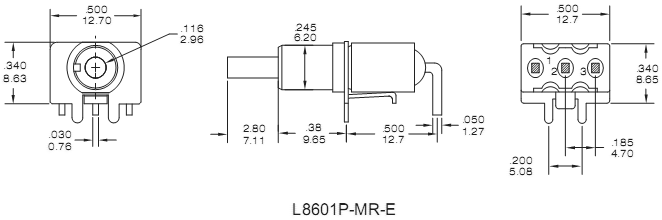

L8601P-MR-E L8601P-MR-E, Угловой тип, T80-L серия, Кнопочные переключатели (PUSH)
чертеж
SPDT
L8601P on on
L8603P on mon
Контакты 2-3 2-1

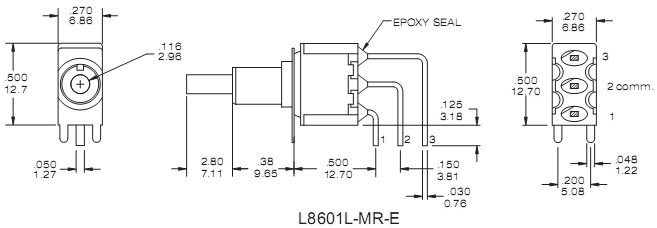

L8601L-MR-E L8601L-MR-E, Угловой тип, T80-L серия, Кнопочные переключатели (PUSH)
чертеж
SPDT
L8601L on on
L8603L on mon
Контакты 2-3 2-1

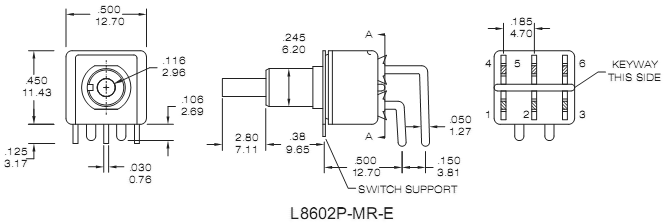

L8602P-MR-E L8602P-MR-E, Угловой тип, T80-L серия, Кнопочные переключатели (PUSH)
чертеж
DPDT
L8602P on on
Контакты 2-3
5-6
2-1
5-4

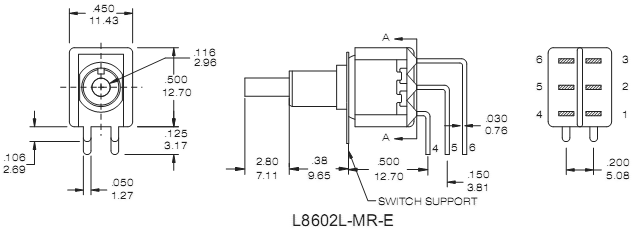

L8602L-MR-E L8602L-MR-E, Угловой тип, T80-L серия, Кнопочные переключатели (PUSH)
чертеж
DPDT
L8602L on on
Контакты 2-3
5-6
2-1
5-4

Кронштейны: S - прямые выводы, V - изогнутые выводы
Система обозначений (A) >>

опция Размер А, мм
S20 / V20 11,68
S25 / V25 16,00

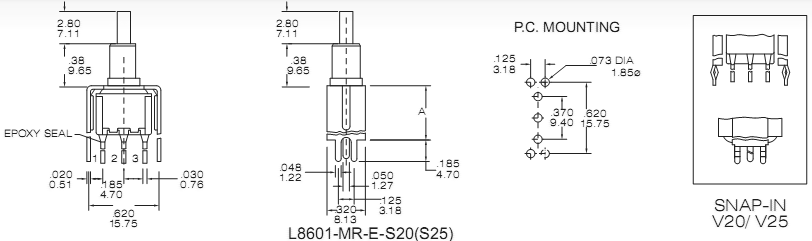

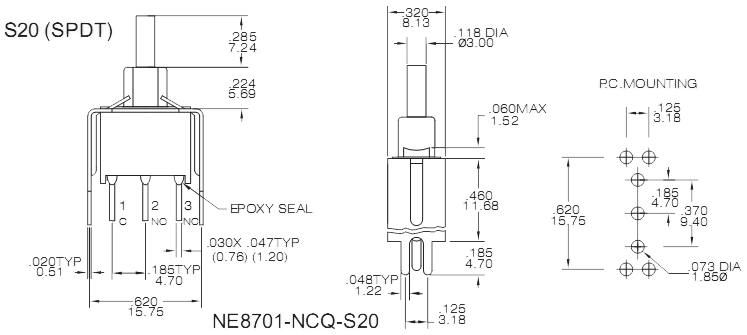

L8601-MR-E-S20(S25) чертеж

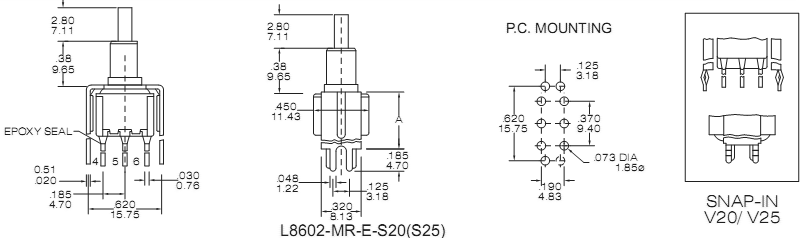

L8602-MR-E-S20(S25) чертеж
опция Размер А, мм
S35 / V35 11,68
S40 / V40 16,00
L8601-MR-E-S35(S40) чертеж
L8602-MR-E-S35(S40) чертеж
