Клавишные переключатели (ROCKER)

E80-R серия
Герметичные субминиаюрные клавишные переключатели

E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
Спецификация:

Параметры контактов: 6A 125В перем. или 28В пост. (Q Terminal)
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 10 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: стеклонаполенный нейлон 6/6 или нейлон 4/6 (UL94V-0)
Ручка: Nylon, black standard, intermal o-ring seal standard with all actuators
Крепежная пластина: медный сплав или сталь, лужение оловом
Контакты и выводы: посеребренный медный сплав
Герметизация выводов: эпоксидная смола



Прямой тип
Система обозначений (A) >>

NER8015-R11-2-BQ NER8015-R11-2-BQ, Прямой тип, , E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8015 ВКЛ   ВКЛ
NER8015A ВКЛ   (ВКЛ)
NER8016 ВКЛ ВЫКЛ ВКЛ
NER8016A (ВКЛ) ВЫКЛ (ВКЛ)
NER8016B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

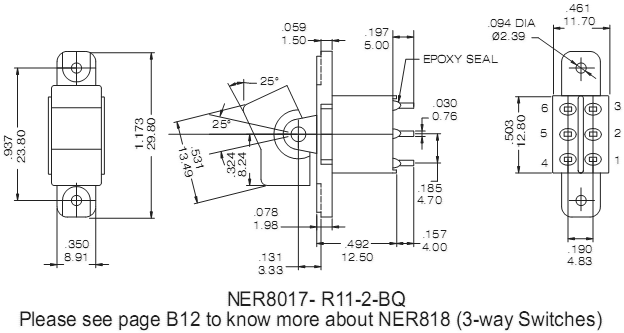

NER8017-R11-2-BQ NER8017-R11-2-BQ, Прямой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8017 ВКЛ   ВКЛ
NER8017A ВКЛ   (ВКЛ)
NER8018 ВКЛ ВЫКЛ ВКЛ
NER8018A (ВКЛ) ВЫКЛ (ВКЛ)
NER8018B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NER818 ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

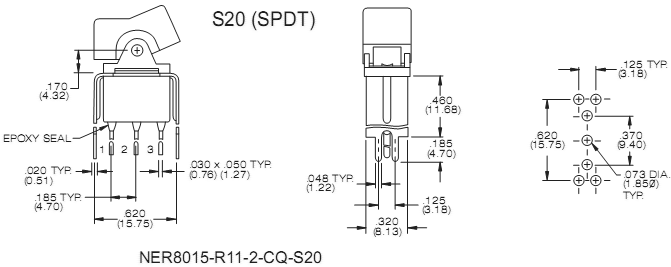

NER8015-R11-2-CQ-S20 NER8015-R11-2-CQ-S20, Прямой тип, , E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж
S20 (SPDT)

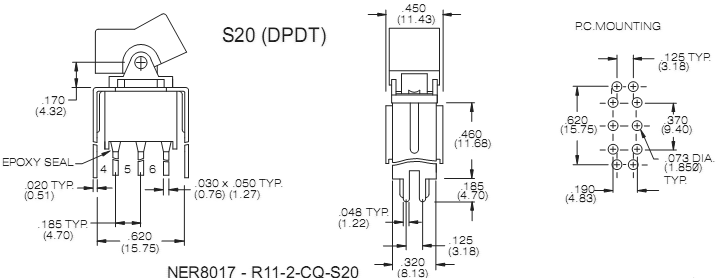

NER8017-R11-2-CQ-S20 NER8017-R11-2-CQ-S20, Прямой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж
S20 (DPDT)



Угловой тип
Система обозначений (B) >>

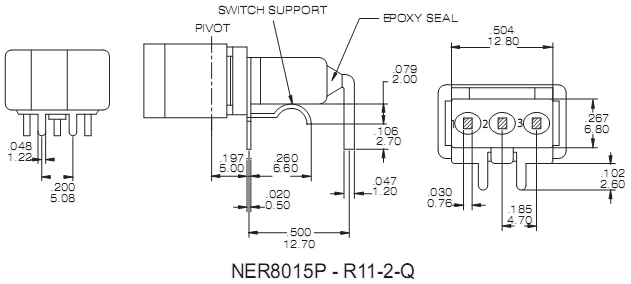

NER8015P-R11-2-Q NER8015P-R11-2-Q, Угловой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8015P ВКЛ   ВКЛ
NER8015PA ВКЛ   (ВКЛ)
NER8016P ВКЛ ВЫКЛ ВКЛ
NER8016PA (ВКЛ) ВЫКЛ (ВКЛ)
NER8016PB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

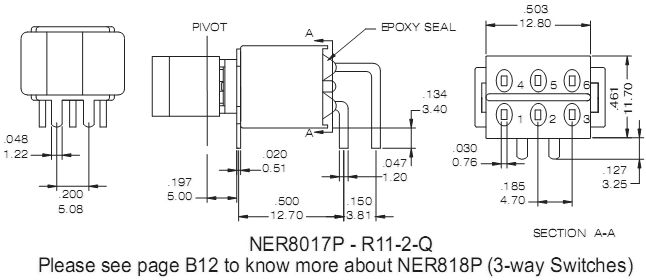

NER8017P-R11-2-Q NER8017P-R11-2-Q, Угловой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8017P ВКЛ   ВКЛ
NER8017PA ВКЛ   (ВКЛ)
NER8018P ВКЛ ВЫКЛ ВКЛ
NER8018PA (ВКЛ) ВЫКЛ (ВКЛ)
NER8018PB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NER818P ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

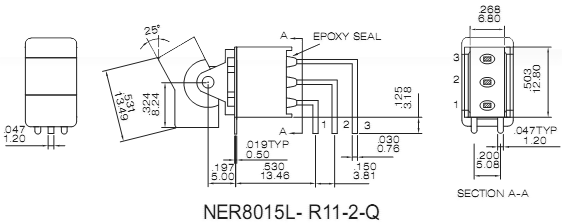

NER8015L-R11-2-Q NER8015L-R11-2-Q, Угловой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8015L ВКЛ   ВКЛ
NER8015LA ВКЛ   (ВКЛ)
NER8016L ВКЛ ВЫКЛ ВКЛ
NER8016LA (ВКЛ) ВЫКЛ (ВКЛ)
NER8016LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

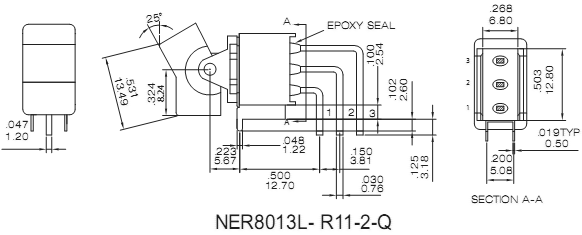

NER8013L-R11-2-Q NER8013L-R11-2-Q, Угловой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8013L ВКЛ   ВКЛ
NER8013LA ВКЛ   (ВКЛ)
NER8014L ВКЛ ВЫКЛ ВКЛ
NER8014LA (ВКЛ) ВЫКЛ (ВКЛ)
NER8014LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

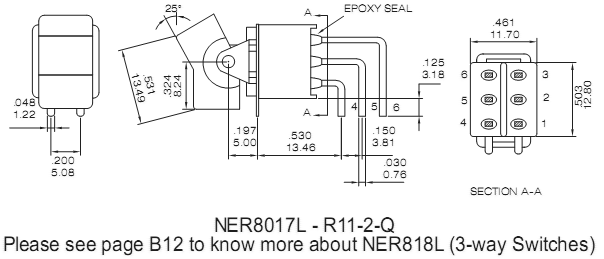

NER8017L-R11-2-Q NER8017L-R11-2-Q, Угловой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8017L ВКЛ   ВКЛ
NER8017LA ВКЛ   (ВКЛ)
NER8018L ВКЛ ВЫКЛ ВКЛ
NER8018LA (ВКЛ) ВЫКЛ (ВКЛ)
NER8018LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NER818L ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

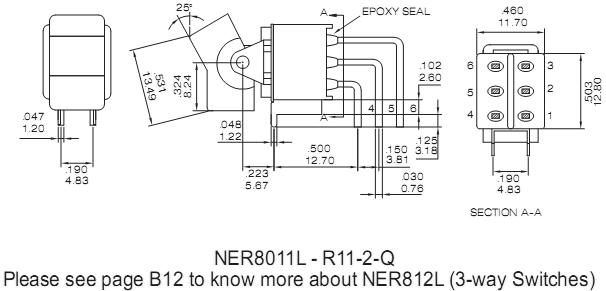

NER8011L-R11-2-Q NER8011L-R11-2-Q, Угловой тип, E80-R серия, Клавишные переключатели (ROCKER), Sealed Miniature Rocker and Paddle Switches
чертеж

Марка Тип
NER8012LA ВКЛ   ВКЛ
NER8012L ВКЛ   (ВКЛ)
NER8011LA ВКЛ ВЫКЛ ВКЛ
NER8011L (ВКЛ) ВЫКЛ (ВКЛ)
NER8012LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NER812L ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4
