Переключатели / Тактовые кнопки / С подсветкой

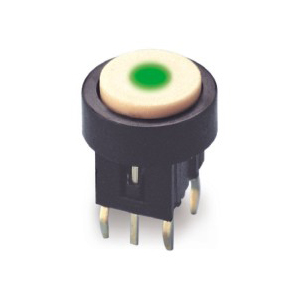

PB6142FL серия
кнопки миниатюрные с подсветкой

Illuminated Tact Switches



Параметры 50 мА 12 В DC
Сопротивление изоляции 100 МОм (мин. при 500 В DC)
Диэлектрическая стойкость 250 В AC (50/60 Гц в течение 1 мин)
Сопротивление контактов 100 мОм (макс.)
Ресурс 300000 циклов (мин.)
Рабочая температура -20°C...+70°C
Усилие нажатия 160±50гс
Ход поршня 0,25±0,1 мм


Характеристики светодиодов

Цвет VR IF Рекомендуемый
рабочий ток
VF
Nom Max
Красный DC 5В 20 мА 20 мА 1,7 В 2,4 В
Зелёный DC 5В 20 мА 20 мА 1,9 В 2,4 В
Жёлтый DC 5В 20 мА 20 мА 1,9 В 2,4 В
Синий DC 5В 20 мА 20 мА 3,0 В 3,6 В
Белый DC 5В 20 мА 20 мА 3,0 В 3,6 В
PB614       -
  1 2 3   4 5 6 7

1 Тип
кнопки
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches
2 Рамка - нет
F с рамкой
3 Тип С подсветкой
L стандартный
ML SMT
4 Цвет
светодиода
1 красный
2 жёлтый
3 зелёный
4 синий
5 белый
6 чистый зелёный
12 красный / жёлтый
13 красный / зелёный
23 жёлтый / зелёный
5 Яркость
светодиода
- стандартная
C высокая
6 Покрытие
толкателя
1 матовое серебрение
2 яркое серебрение
3 золочение
4 белый
5 черный
6 красный
7 матовый черный
8 небесно-голубой
9 вороненый черный
7 Символ
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches
Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches Illuminated Tact Switches

Illuminated Tact Switches
