Переключатели / Тактовые кнопки / С подсветкой

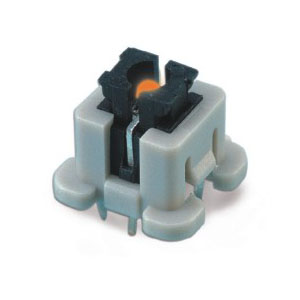

TP6143XL серия
кнопки миниатюрные с подсветкой

Illuminated Tact Switches
Параметры 50 мА 12 В DC
Сопротивление изоляции 100 МОм (мин. при 500 В DC)
Диэлектрическая стойкость 250 В AC (50/60 Гц в течение 1 мин)
Сопротивление контактов 100 мОм (макс.)
Ресурс 300000 циклов (мин.)
Рабочая температура -20°C...+70°C
Усилие нажатия 160±50гс
Ход поршня 0,25±0,1 мм


Характеристики светодиодов

Цвет VR IF Рекомендуемый
рабочий ток
VF
Nom Max
Красный DC 5В 20 мА 20 мА 1,7 В 2,4 В
Зелёный DC 5В 20 мА 20 мА 1,9 В 2,4 В
Жёлтый DC 5В 20 мА 20 мА 1,9 В 2,4 В
Синий DC 5В 20 мА 20 мА 3,0 В 3,6 В
Белый DC 5В 20 мА 20 мА 3,0 В 3,6 В
TP6143   -
  1   2 3

1 Тип С подсветкой
L стандартный
ML SMT
XL с рамкой
2 Цвет
светодиода
1 красный
2 жёлтый
3 зелёный
4 синий
5 белый
6 чистый зелёный
12 красный / жёлтый
13 красный / зелёный
23 жёлтый / зелёный
3 Яркость
светодиода
- стандартная
C высокая

Illuminated Tact Switches
