Рычажные переключатели (TOGGLE)

E80-T серия
Герметиpованные рычажные переключатели

E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
Спецификация:

Параметры контактов: 6A 125В перем. или 28В пост.
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 10 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: стеклонаполенный нейлон 6/6 или нейлон 4/6 (UL94V-0)
Ручка: хромированный медный сплав с внутренним уплотнительным кольцом
Крепежная пластина: медный сплав или сталь, лужение оловом
Контакты и выводы: посеребренный медный сплав
Герметизация выводов: эпоксидная смола



Прямой тип
Система обозначений для 8011-13 (A) >>

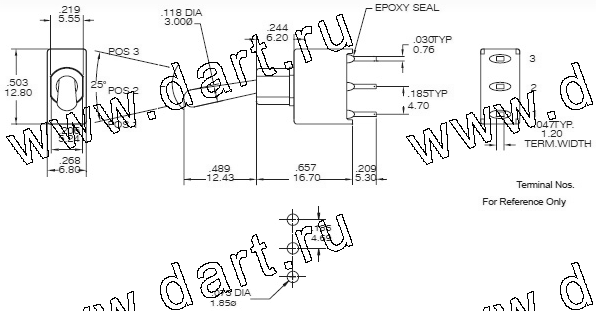

NE8013-SNCQ NE8013-SNCQ, Прямой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
NE8013 ВКЛ   ВКЛ
NE8013A ВКЛ   (ВКЛ)
NE8014 ВКЛ ВЫКЛ ВКЛ
NE8014A (ВКЛ) ВЫКЛ (ВКЛ)
NE8014B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

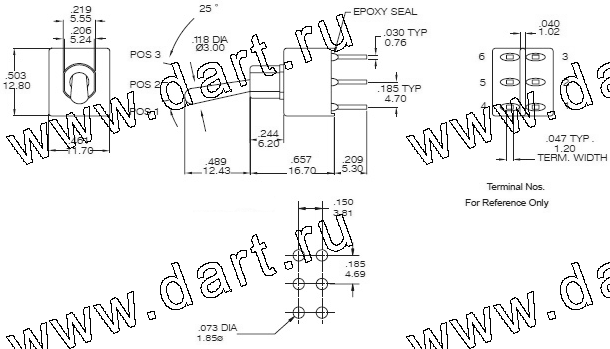

NE8011-SNCQ NE8011-SNCQ, Прямой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
NE8011 ВКЛ   ВКЛ
NE8011A ВКЛ   (ВКЛ)
NE8012 ВКЛ ВЫКЛ ВКЛ
NE8012A (ВКЛ) ВЫКЛ (ВКЛ)
NE8012B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NE812 ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

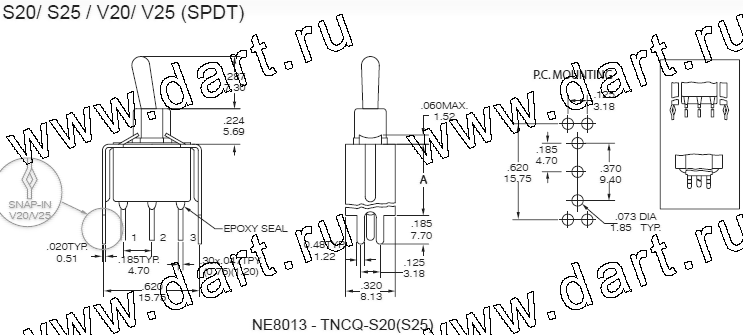

NE8013-TNCQ-S20(S25) NE8013-TNCQ-S20(S25), Прямой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж
S20 / S25 / V20 / V25 (SPDT)
Марка Размер A
S20 / V20 11,68
S25 / V25 16,00
V20 / V25 the snap-in type

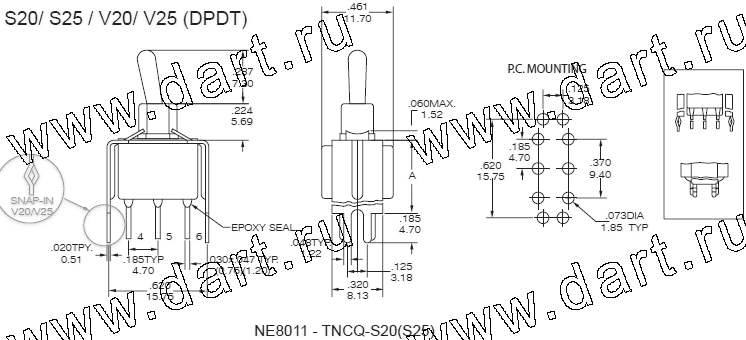

NE8011-TNCQ-S20(S25) NE8011-TNCQ-S20(S25), Прямой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж
S20 / S25 / V20 / V25 (SPDT)
Марка Размер A
S20 / V20 11,68
S25 / V25 16,00
V20 / V25 the snap-in type



Угловой тип
Система обозначений для 8019-22 (B) >>

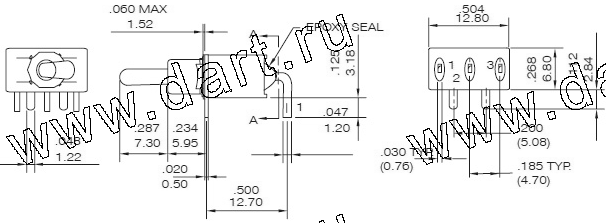

NE8019-TNQ NE8019-TNQ, Угловой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
NE8019 ВКЛ   ВКЛ
NE8019A ВКЛ   (ВКЛ)
NE8020 ВКЛ ВЫКЛ ВКЛ
NE8020A (ВКЛ) ВЫКЛ (ВКЛ)
NE8020B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

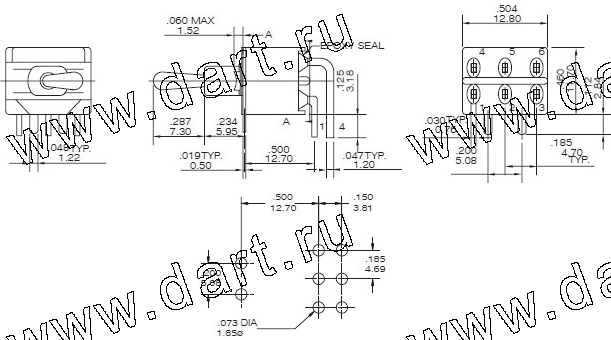

NE8021-TNQ NE8021-TNQ, Угловой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
NE8021 ВКЛ   ВКЛ
NE8021A ВКЛ   (ВКЛ)
NE8022 ВКЛ ВЫКЛ ВКЛ
NE8022A (ВКЛ) ВЫКЛ (ВКЛ)
NE8022B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NE812 ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

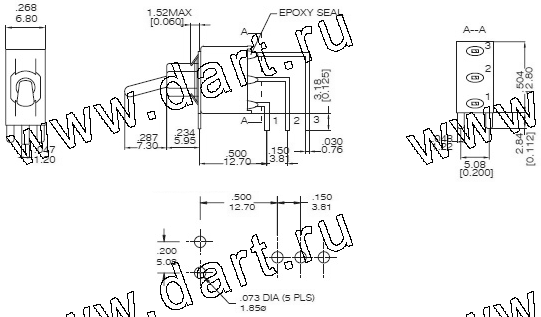

NE8019L-TNQ NE8019L-TNQ, Угловой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
NE8019L ВКЛ   ВКЛ
NE8019LA ВКЛ   (ВКЛ)
NE8020L ВКЛ ВЫКЛ ВКЛ
NE8020LA (ВКЛ) ВЫКЛ (ВКЛ)
NE8020LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

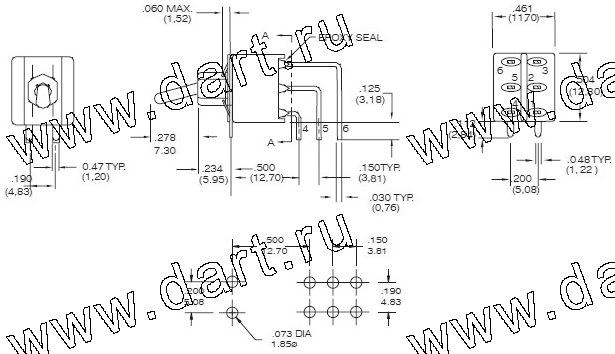

NE8021L-TNQ NE8021L-TNQ, Угловой тип, E80-T серия, Герметичные рычажные переключатели, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
NE8021L ВКЛ   ВКЛ
NE8021LA ВКЛ   (ВКЛ)
NE8022L ВКЛ ВЫКЛ ВКЛ
NE8022LA (ВКЛ) ВЫКЛ (ВКЛ)
NE8022LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches
NE812 ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4
