Рычажные переключатели (TOGGLE)

ES40-T серия
Герметизированные сверхминиатюрные рычажные переключатели для поверхностного монтажа

ES40-T серия, Sealed SMT Sub-Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
Особенности

1. Sealed construction - internal actuator o-ring and epoxy terminal seal standard
2. Carry the IP67 approvals
3. The ESD protection available - Anti-static plastic actuator -9000 V DC static resistance between toggle and terminal
4. Surface mounting (SMT)
5. Tape and Reel package

Спецификация:

Параметры контактов: 0,4 VA max при 20 V AC или DC
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Degree of protection: IP67
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус и втулка: стеклонаполенный нейлон 4/6 (UL94V-0)
Ручка: хромированный медный сплав с внутренним уплотнительным кольцом; P2 / antistatic actuator: Nylon 4/6, черный standard (UL94V-0)
Контакты и выводы: медный сплав, серебрение
Крепежная пластина: медный сплав или сталь, лужение оловом
Герметизация выводов: эпоксидная смола



Система обозначений >>

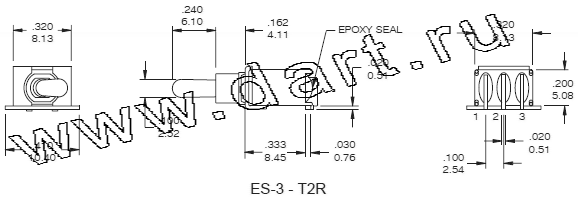

ES-3-T2R ES-3-T2R, ES40-T серия, Sealed SMT Sub-Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
ES-3 ВКЛ   ВКЛ
ES-3A ВКЛ ВЫКЛ ВКЛ
ES-3B ВКЛ   (ВКЛ)
ES-3H (ВКЛ) ВЫКЛ (ВКЛ)
ES-3I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

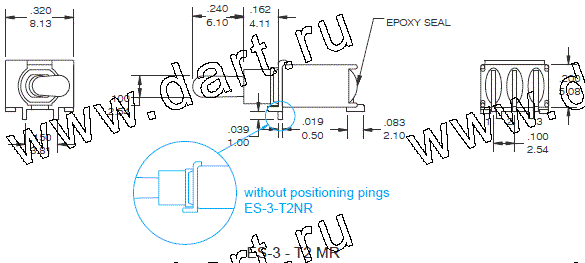

ES-3-T2MR ES-3-T2MR, ES40-T серия, Sealed SMT Sub-Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж

Марка Тип
ES-3 ВКЛ   ВКЛ
ES-3A ВКЛ ВЫКЛ ВКЛ
ES-3B ВКЛ   (ВКЛ)
ES-3H (ВКЛ) ВЫКЛ (ВКЛ)
ES-3I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1
