Рычажные переключатели (TOGGLE)

T900, T509, T1219 серии

Спецификация:

Диапазон параметров:
   T509: 6A/250В,10A/125В перем.
   T901,T902: 10A/250В,16A/125В перем.;
      15A/250В, 20A/125В перем.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >1000 МОм при пост. 500В
Электрическая прочность диэлектрика:
   1500В перем. в течение 1 минуты

Материалы:

Кожух: фенол
Контакты: серебряный сплав или серебрение
Выводы: луженый или никелированный медный сплав
Ручка: хромированная или никелированная медь

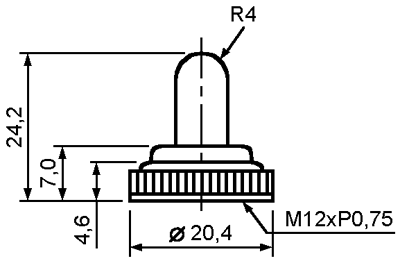

T900 Изолирующий колпачок

чертеж

Система обозначений:

[ ] + T901A + 1 + N + 1 + 1 + 1
1   2   3   4   5   6   7

1 Наличие сертификации:
[ ]: пусто
L7:
2 Модель
3 Параметры:
1: 10А 250В
5: 15А 250В
4 Тип контактов:
N: без контактов
5 Индикаторная пластина:
1: ВКЛ - ВЫКЛ
2: ВКЛ - ВКЛ
3: ВКЛ - ВЫКЛ - ВКЛ
N: отсутствует
6 Гайка:
1: установленная на переключателе
2: отдельная упаковка
3: без гайки
7 Винты:
1: установленные на переключателе
2: отдельная упаковка
3: без винтов

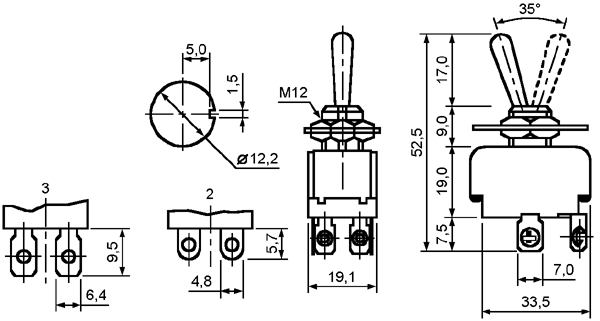

T509 T509, Рычажные переключатели (TOGGLE)
МодельТип
T509ADPDT, ВКЛ - ВЫКЛ
T509BDPDT, ВКЛ - ВКЛ
T509CDPDT, ВКЛ - ВЫКЛ - ВКЛ
чертеж

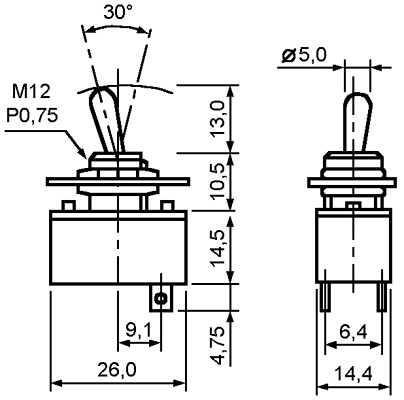

T1219 T1219, Рычажные переключатели (TOGGLE) SPST 2P ВКЛ - ВЫКЛ
3А 125В
чертеж

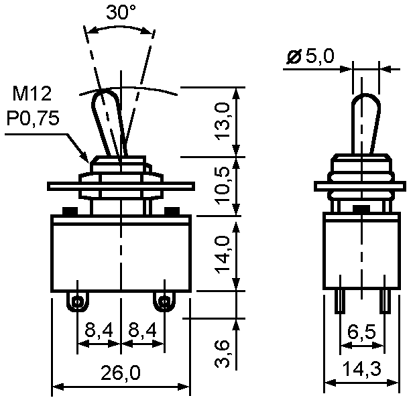

T1220 T1220, Рычажные переключатели (TOGGLE) DPST 4P ВКЛ - ВЫКЛ
3А 125В
чертеж

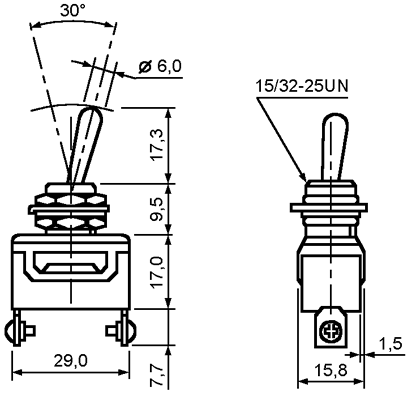

T901AW T901AW, Рычажные переключатели (TOGGLE)
МодельТип
T901ASPST, ВКЛ - ВЫКЛ
T901BSPDT, ВКЛ - ВКЛ
T901CSPDT, ВКЛ - ВЫКЛ - ВКЛ
T901DSPDT, ВКЛ - (ВКЛ)
T901MSPDT, (ВКЛ) - ВЫКЛ - (ВКЛ)
T901RSPDT, ВКЛ - ВЫКЛ - (ВКЛ)
T902ADPST, ВКЛ - ВЫКЛ
T902BDPDT, ВКЛ - ВКЛ
T902CDPDT, ВКЛ - ВЫКЛ - ВКЛ
T902DDPDT, ВКЛ - (ВКЛ)
T902MDPDT, (ВКЛ) - ВЫКЛ - (ВКЛ)
T902RDPDT, ВКЛ - ВЫКЛ - (ВКЛ)
чертеж

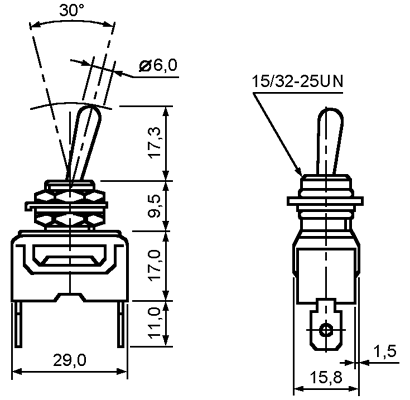

T901AT T901AT, Рычажные переключатели (TOGGLE)   чертеж

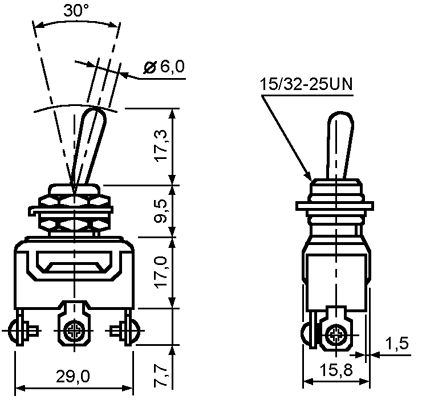

T901BW
T901CW
T901BW, Рычажные переключатели (TOGGLE) T901BW: ВКЛ - ВКЛ
T901CW: ВКЛ - ВЫКЛ - ВКЛ
чертеж

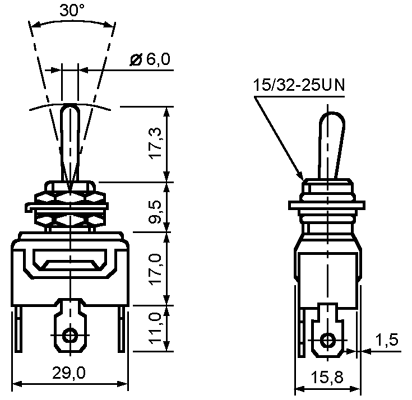

T901BT
T901CT
T901BT, Рычажные переключатели (TOGGLE) T901BT: ВКЛ - ВКЛ
T901CT: ВКЛ - ВЫКЛ - ВКЛ
чертеж

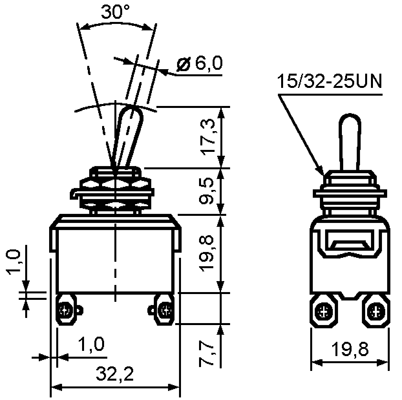

T902AW T902AW, Рычажные переключатели (TOGGLE)   чертеж

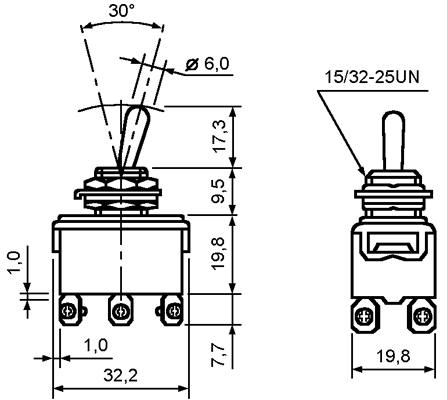

T902BW
T902DW
T902BW, Рычажные переключатели (TOGGLE)   чертеж

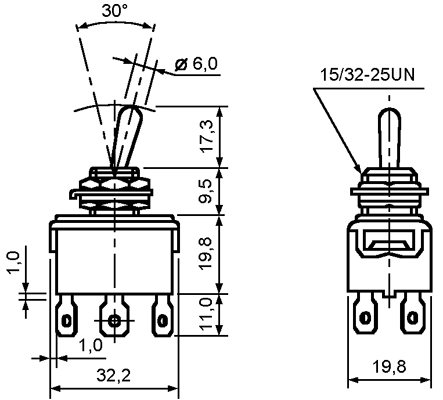

T902BT
T902DT
T902BT, Рычажные переключатели (TOGGLE)   чертеж

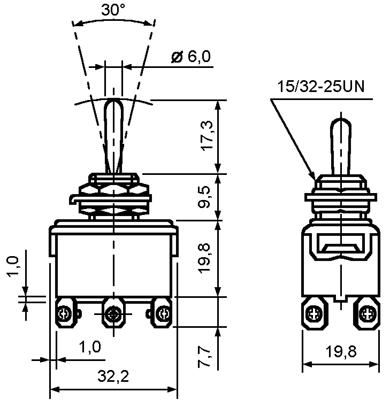

T902CW
T902MW
T902CW, Рычажные переключатели (TOGGLE)   чертеж

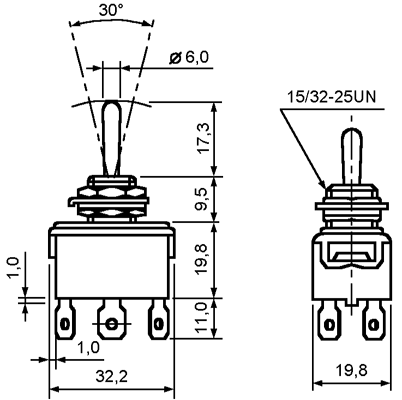

T902CT
T902MT
T902RT
T902CT, Рычажные переключатели (TOGGLE)   чертеж
