Рычажные переключатели (TOGGLE)

TS40-T серия
Sub-miniature Toggle Switches

TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
Спецификация:

Параметры контактов: 3A 120В перем. или 28В пост. (Q контакт)
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100 mA
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: diallyl phthalate (DAP)
Ручка: хромированный медный сплав
Втулка: медный сплав, никелирование
Housing: сталь
Контакты и выводы: посеребренный медный сплав
Крепежная пластина: сталь



Прямой тип
Система обозначений (A) >>

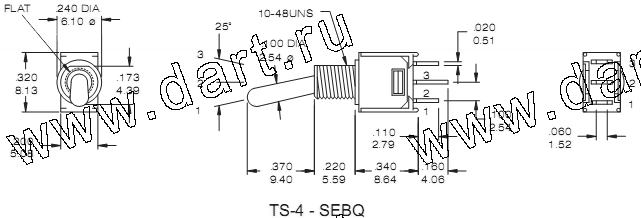

TS-4-SEBQ Прямой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
SPDT
Марка Тип
TS-4 ВКЛ   ВКЛ
TS-4A ВКЛ ВЫКЛ ВКЛ
TS-4B ВКЛ   (ВКЛ)
TS-4H (ВКЛ) ВЫКЛ (ВКЛ)
TS-4I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

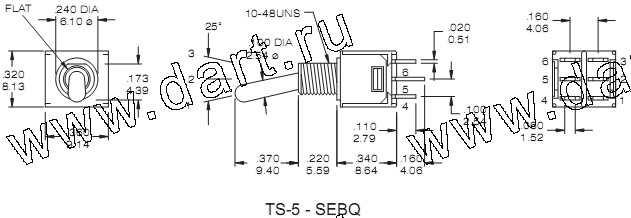

TS-5-SEBQ Прямой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
DPDT
Марка Тип
TS-5 ВКЛ   ВКЛ
TS-5A ВКЛ ВЫКЛ ВКЛ
TS-5B ВКЛ   (ВКЛ)
TS-5H (ВКЛ) ВЫКЛ (ВКЛ)
TS-5I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
TS-5C ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4



Угловой тип
Система обозначений (B) >>

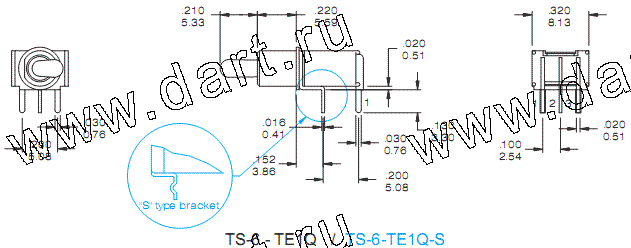

TS-6-TE1Q /
TS-6-TE1Q-S
Угловой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
SPDT
Марка Тип
TS-6 ВКЛ   ВКЛ
TS-6A ВКЛ ВЫКЛ ВКЛ
TS-6B ВКЛ   (ВКЛ)
TS-6H (ВКЛ) ВЫКЛ (ВКЛ)
TS-6I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

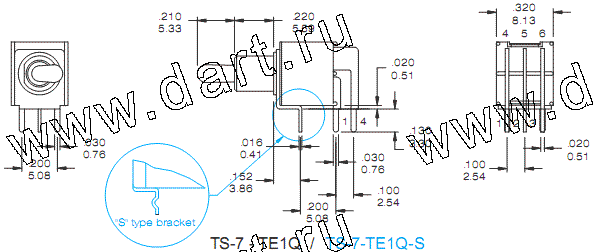

TS-7-TE1Q /
TS-7-TE1Q-S
Угловой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
DPDT
Марка Тип
TS-7 ВКЛ   ВКЛ
TS-7A ВКЛ ВЫКЛ ВКЛ
TS-7B ВКЛ   (ВКЛ)
TS-7H (ВКЛ) ВЫКЛ (ВКЛ)
TS-7I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
TS-7C ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

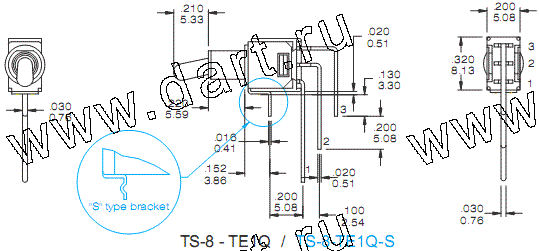

TS-8-TE1Q /
TS-8-TE1Q-S
Угловой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
SPDT
Марка Тип
TS-8 ВКЛ   ВКЛ
TS-8A ВКЛ ВЫКЛ ВКЛ
TS-8B ВКЛ   (ВКЛ)
TS-8H (ВКЛ) ВЫКЛ (ВКЛ)
TS-8I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

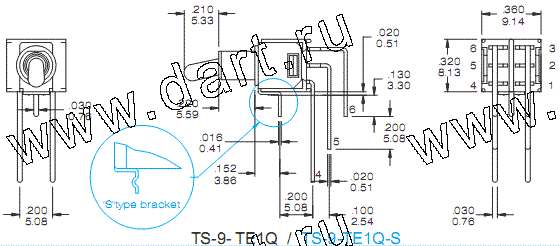

TS-9-TE1Q /
TS-9-TE1Q-S
Угловой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
DPDT
Марка Тип
TS-9 ВКЛ   ВКЛ
TS-9A ВКЛ ВЫКЛ ВКЛ
TS-9B ВКЛ   (ВКЛ)
TS-9H (ВКЛ) ВЫКЛ (ВКЛ)
TS-9I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
TS-9C ВКЛ ВКЛ ВКЛ
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

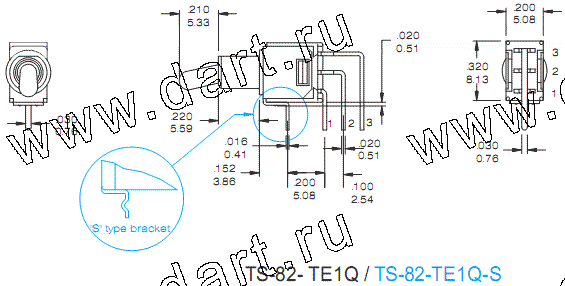

TS-82-TE1Q /
TS-82-TE1Q-S
Угловой тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
SPDT
Марка Тип
TS-82 ВКЛ   ВКЛ
TS-82A ВКЛ ВЫКЛ ВКЛ
TS-82B ВКЛ   (ВКЛ)
TS-82H (ВКЛ) ВЫКЛ (ВКЛ)
TS-82I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1



Vertical Support Bracket Option

only for theTS-4/TS-5. If you need the vertical support bracket , please build the terminal option - "C" code

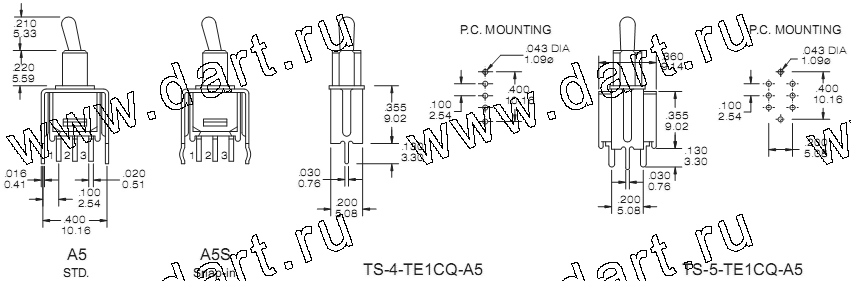

TS-4-TE1CQ-A5
TS-5-TE1CQ-A5
Вертикальный тип, TS40-T серия, Sub-miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж
