Серия KF58R

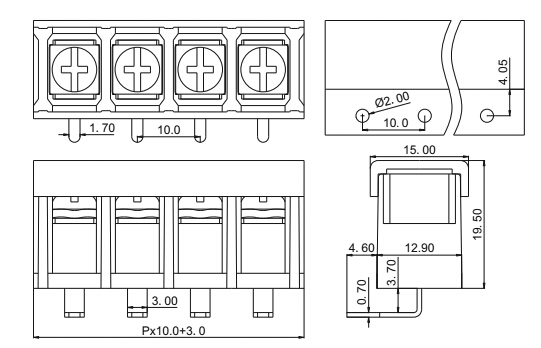

Клеммники барьерные KF58R (DG58R-B) серии с шагом 10.0 мм, выводы угловые в плату, корпус с крышкой, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF58R (DG58R-B) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/750 (

)

Ток, А: 30/32 (

)

Шаг: 10 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (4)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 10 кг/см

Код	Наименование	Количество выводов
91142	KF58R-10.0-02P-13 (DG58R-B-02P-13)	2
91143	KF58R-10.0-03P-13 (DG58R-B-03P-13)	3
91144	KF58R-10.0-04P-13 (DG58R-B-04P-13)	4
91145	KF58R-10.0-05P-13 (DG58R-B-05P-13)	5
91146	KF58R-10.0-06P-13 (DG58R-B-06P-13)	6
91147	KF58R-10.0-07P-13 (DG58R-B-07P-13)	7
91148	KF58R-10.0-08P-13 (DG58R-B-08P-13)	8
91149	KF58R-10.0-09P-13 (DG58R-B-09P-13)	9
91150	KF58R-10.0-10P-13 (DG58R-B-10P-13)	10
91151	KF58R-10.0-11P-13 (DG58R-B-11P-13)	11
91152	KF58R-10.0-12P-13 (DG58R-B-12P-13)	12
91153	KF58R-10.0-13P-13 (DG58R-B-13P-13)	13
91154	KF58R-10.0-14P-13 (DG58R-B-14P-13)	14
91155	KF58R-10.0-15P-13 (DG58R-B-15P-13)	15
91156	KF58R-10.0-16P-13 (DG58R-B-16P-13)	16
91157	KF58R-10.0-17P-13 (DG58R-B-17P-13)	17
91158	KF58R-10.0-18P-13 (DG58R-B-18P-13)	18
91159	KF58R-10.0-19P-13 (DG58R-B-19P-13)	19
91160	KF58R-10.0-20P-13 (DG58R-B-20P-13)	20
91161	KF58R-10.0-21P-13 (DG58R-B-21P-13)	21
91162	KF58R-10.0-22P-13 (DG58R-B-22P-13)	22
91163	KF58R-10.0-23P-13 (DG58R-B-23P-13)	23
91164	KF58R-10.0-24P-13 (DG58R-B-24P-13)	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
