Серия KF45C

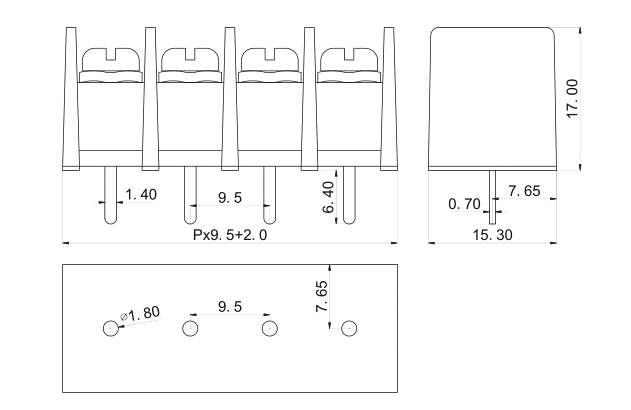

KF45C (DG45C-B) серия

Клеммники барьерные KF45C (DG45C-B) серии с шагом 9.5 мм, выводы прямые в плату по центру сечения, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF45C (DG45C-B) серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/750 (/)
  • Ток, А: 30/32 (/)
  • Шаг: 9.5 мм
  • Количество полюсов: 2-24P
  • Винты: M4, сталь никелировнная
  • Покрытие контактов: латунь, луженая
  • Материал корпуса: PA66, UL94V-0
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 18-10 (4)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 10 кг/см
  • KF45C (DG45C-B) серия



    Код Наименование Количество
    выводов
    90222 KF45C-9.5-02P-13 (DG45C-B-02P-13) 2
    90223 KF45C-9.5-03P-13 (DG45C-B-03P-13) 3
    24625 KF45C-9.5-04P-13 (DG45C-B-04P-13) 4
    90224 KF45C-9.5-05P-13 (DG45C-B-05P-13) 5
    90225 KF45C-9.5-06P-13 (DG45C-B-06P-13) 6
    90226 KF45C-9.5-07P-13 (DG45C-B-07P-13) 7
    90227 KF45C-9.5-08P-13 (DG45C-B-08P-13) 8
    90228 KF45C-9.5-09P-13 (DG45C-B-09P-13) 9
    90229 KF45C-9.5-10P-13 (DG45C-B-10P-13) 10
    90230 KF45C-9.5-11P-13 (DG45C-B-11P-13) 11
    90231 KF45C-9.5-12P-13 (DG45C-B-12P-13) 12
    90232 KF45C-9.5-13P-13 (DG45C-B-13P-13) 13
    90233 KF45C-9.5-14P-13 (DG45C-B-14P-13) 14
    90234 KF45C-9.5-15P-13 (DG45C-B-15P-13) 15
    90235 KF45C-9.5-16P-13 (DG45C-B-16P-13) 16
    90236 KF45C-9.5-17P-13 (DG45C-B-17P-13) 17
    90237 KF45C-9.5-18P-13 (DG45C-B-18P-13) 18
    90238 KF45C-9.5-19P-13 (DG45C-B-19P-13) 19
    90239 KF45C-9.5-20P-13 (DG45C-B-20P-13) 20
    90240 KF45C-9.5-21P-13 (DG45C-B-21P-13) 21
    90241 KF45C-9.5-22P-13 (DG45C-B-22P-13) 22
    90242 KF45C-9.5-23P-13 (DG45C-B-23P-13) 23
    90243 KF45C-9.5-24P-13 (DG45C-B-24P-13) 24
