Серия KF45R

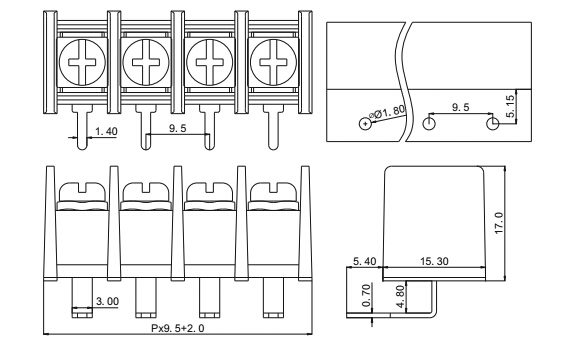

Клеммники барьерные KF45R (DG45R-B) серии с шагом 9.5 мм, выводы угловые в плату, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF45R (DG45R-B) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/750 (

)

Ток, А: 30/32 (

)

Шаг: 9.5 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (4)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 10 кг/см

Код	Наименование	Количество выводов
90337	KF45R-9.5-02P-13 (DG45R-B-02P-13)	2
90338	KF45R-9.5-03P-13 (DG45R-B-03P-13)	3
90339	KF45R-9.5-04P-13 (DG45R-B-04P-13)	4
90340	KF45R-9.5-05P-13 (DG45R-B-05P-13)	5
90341	KF45R-9.5-06P-13 (DG45R-B-06P-13)	6
90342	KF45R-9.5-07P-13 (DG45R-B-07P-13)	7
90343	KF45R-9.5-08P-13 (DG45R-B-08P-13)	8
90344	KF45R-9.5-09P-13 (DG45R-B-09P-13)	9
90345	KF45R-9.5-10P-13 (DG45R-B-10P-13)	10
90346	KF45R-9.5-11P-13 (DG45R-B-11P-13)	11
90347	KF45R-9.5-12P-13 (DG45R-B-12P-13)	12
90348	KF45R-9.5-13P-13 (DG45R-B-13P-13)	13
90349	KF45R-9.5-14P-13 (DG45R-B-14P-13)	14
90350	KF45R-9.5-15P-13 (DG45R-B-15P-13)	15
90351	KF45R-9.5-16P-13 (DG45R-B-16P-13)	16
90352	KF45R-9.5-17P-13 (DG45R-B-17P-13)	17
90353	KF45R-9.5-18P-13 (DG45R-B-18P-13)	18
90354	KF45R-9.5-19P-13 (DG45R-B-19P-13)	19
90355	KF45R-9.5-20P-13 (DG45R-B-20P-13)	20
90356	KF45R-9.5-21P-13 (DG45R-B-21P-13)	21
90357	KF45R-9.5-22P-13 (DG45R-B-22P-13)	22
90358	KF45R-9.5-23P-13 (DG45R-B-23P-13)	23
90359	KF45R-9.5-24P-13 (DG45R-B-24P-13)	24
