Серия KF2EDG-GBM-3.81

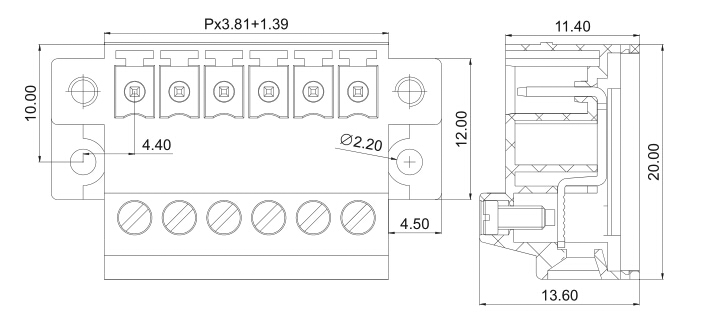

| | Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы KF2EDG-GBM-3.81 серии с шагом 3.81 мм, с монтажными ушами и закладными гайками, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки вилок KF2EDG-GBM-3.81 серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/250 ( / )
Ток, А: 8/7 (/)
Шаг: 3.81 мм
Количество полюсов: 2-24P
Винты: M2, сталь хромированная + оцинкованная
Материал корпуса: PA66?UL94V-0
Покрытие контактов: латунь, луженая
Материал зажимной части/Square box: латунь, никелировнная
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 28-16 (1,5)
Рабочая температура, °C: -40...+120
Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
Длина зачистки провода, мм: 7-8
|
| 100169 |
KF2EDG-GBM-3.81-02P-14 |
2 |
| 100170 |
KF2EDG-GBM-3.81-03P-14 |
3 |
| 100171 |
KF2EDG-GBM-3.81-04P-14 |
4 |
| 100172 |
KF2EDG-GBM-3.81-05P-14 |
5 |
| 100173 |
KF2EDG-GBM-3.81-06P-14 |
6 |
| 100174 |
KF2EDG-GBM-3.81-07P-14 |
7 |
| 100175 |
KF2EDG-GBM-3.81-08P-14 |
8 |
| 100176 |
KF2EDG-GBM-3.81-09P-14 |
9 |
| 100177 |
KF2EDG-GBM-3.81-10P-14 |
10 |
| 100178 |
KF2EDG-GBM-3.81-11P-14 |
11 |
| 100179 |
KF2EDG-GBM-3.81-12P-14 |
12 |
| 100180 |
KF2EDG-GBM-3.81-13P-14 |
13 |
| 100181 |
KF2EDG-GBM-3.81-14P-14 |
14 |
| 100182 |
KF2EDG-GBM-3.81-15P-14 |
15 |
| 100183 |
KF2EDG-GBM-3.81-16P-14 |
16 |
| 100184 |
KF2EDG-GBM-3.81-17P-14 |
17 |
| 100185 |
KF2EDG-GBM-3.81-18P-14 |
18 |
| 100186 |
KF2EDG-GBM-3.81-19P-14 |
19 |
| 100187 |
KF2EDG-GBM-3.81-20P-14 |
20 |
| 100188 |
KF2EDG-GBM-3.81-21P-14 |
21 |
| 100189 |
KF2EDG-GBM-3.81-22P-14 |
22 |
| 100190 |
KF2EDG-GBM-3.81-23P-14 |
23 |
| 100191 |
KF2EDG-GBM-3.81-24P-14 |
24 |
|
|
|
|
|
