Серия KF2EDGKM-3.5

KF2EDGKM-3.5 серия

Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами KF2EDGKM-3.5 серии с шагом 3.5 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKM-3.5 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/250 (/)
  • Ток, А: 8/7 (/)
  • Шаг: 3.5 мм
  • Количество полюсов: 2-24P
  • Винты: M2, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 28-16 (1,5)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDGKM-3.5 серия



    Код Наименование Количество
    выводов
    102381 KF2EDGKM-3.5-02P-14 (15EDGKM-3.5-02P-14) 2
    102382 KF2EDGKM-3.5-03P-14 (15EDGKM-3.6-03P-14) 3
    102383 KF2EDGKM-3.5-04P-14 (15EDGKM-3.7-04P-14) 4
    102384 KF2EDGKM-3.5-05P-14 (15EDGKM-3.8-05P-14) 5
    102385 KF2EDGKM-3.5-06P-14 (15EDGKM-3.9-06P-14) 6
    102386 KF2EDGKM-3.5-07P-14 (15EDGKM-3.10-07P-14) 7
    102387 KF2EDGKM-3.5-08P-14 (15EDGKM-3.11-08P-14) 8
    102388 KF2EDGKM-3.5-09P-14 (15EDGKM-3.12-09P-14) 9
    102389 KF2EDGKM-3.5-10P-14 (15EDGKM-3.13-10P-14) 10
    102390 KF2EDGKM-3.5-11P-14 (15EDGKM-3.14-11P-14) 11
    102391 KF2EDGKM-3.5-12P-14 (15EDGKM-3.15-12P-14) 12
    102392 KF2EDGKM-3.5-13P-14 (15EDGKM-3.16-13P-14) 13
    102393 KF2EDGKM-3.5-14P-14 (15EDGKM-3.17-14P-14) 14
    102394 KF2EDGKM-3.5-15P-14 (15EDGKM-3.18-15P-14) 15
    102395 KF2EDGKM-3.5-16P-14 (15EDGKM-3.19-16P-14) 16
    102396 KF2EDGKM-3.5-17P-14 (15EDGKM-3.20-17P-14) 17
    102397 KF2EDGKM-3.5-18P-14 (15EDGKM-3.21-18P-14) 18
    102398 KF2EDGKM-3.5-19P-14 (15EDGKM-3.22-19P-14) 19
    102399 KF2EDGKM-3.5-20P-14 (15EDGKM-3.23-20P-14) 20
    102400 KF2EDGKM-3.5-21P-14 (15EDGKM-3.24-21P-14) 21
    102401 KF2EDGKM-3.5-22P-14 (15EDGKM-3.25-22P-14) 22
    102402 KF2EDGKM-3.5-23P-14 (15EDGKM-3.26-23P-14) 23
    102403 KF2EDGKM-3.5-24P-14 (15EDGKM-3.27-24P-14) 24



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

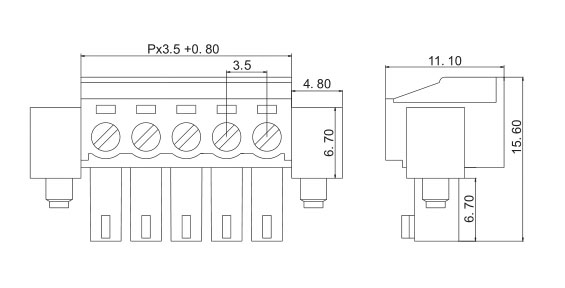

    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
