Серия KF2EDGRK-5.0

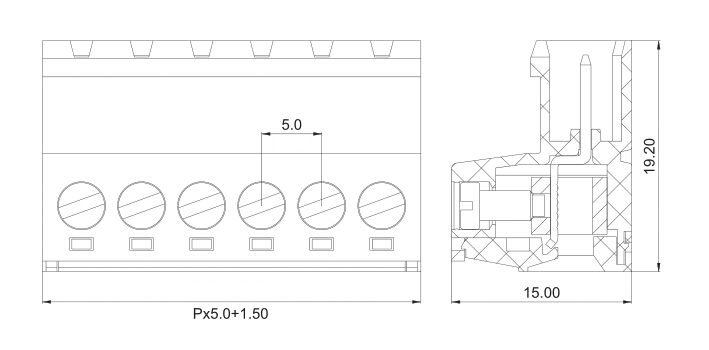

KF2EDGRK-5.0 серия

Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы KF2EDGRK-5.0 серии с шагом 5.0 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки вилок KF2EDGRK-5.0 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/320 (/)
  • Ток, А: 10/15 (/)
  • Шаг: 5 мм
  • Количество полюсов: 2-24P
  • Винты: M2.5, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2500V/1Min
  • Диаметр провода, AWG / мм2: 28-12 (2,5)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 0.4Nm(3.5Lb-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDGRK-5.0 серия



    Код Наименование Количество
    выводов
    104208 KF2EDGRK-5.0-02P-14 2
    104209 KF2EDGRK-5.0-03P-14 3
    104210 KF2EDGRK-5.0-04P-14 4
    104211 KF2EDGRK-5.0-05P-14 5
    104212 KF2EDGRK-5.0-06P-14 6
    104213 KF2EDGRK-5.0-07P-14 7
    104214 KF2EDGRK-5.0-08P-14 8
    104215 KF2EDGRK-5.0-09P-14 9
    104216 KF2EDGRK-5.0-10P-14 10
    104217 KF2EDGRK-5.0-11P-14 11
    104218 KF2EDGRK-5.0-12P-14 12
    104219 KF2EDGRK-5.0-13P-14 13
    104220 KF2EDGRK-5.0-14P-14 14
    104221 KF2EDGRK-5.0-15P-14 15
    104222 KF2EDGRK-5.0-16P-14 16
    104223 KF2EDGRK-5.0-17P-14 17
    104224 KF2EDGRK-5.0-18P-14 18
    104225 KF2EDGRK-5.0-19P-14 19
    104226 KF2EDGRK-5.0-20P-14 20
    104227 KF2EDGRK-5.0-21P-14 21
    104228 KF2EDGRK-5.0-22P-14 22
    104229 KF2EDGRK-5.0-23P-14 23
    104230 KF2EDGRK-5.0-24P-14 24



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
