Серия KF2EDG-USTM-5.08

KF2EDG-USTM-5.08 серия

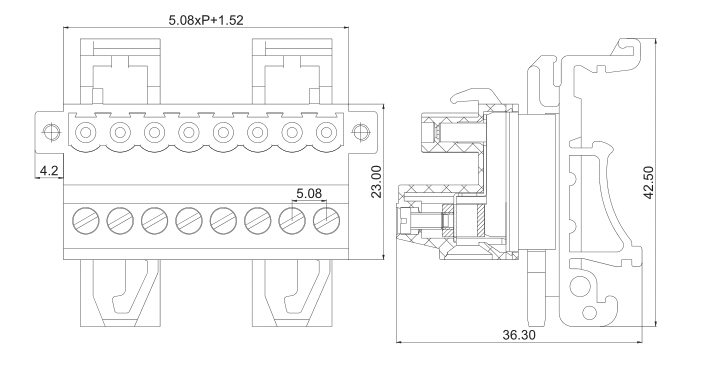

Розетки однорядные на DIN-рейку с угловыми входами проводов под винтовые зажимы и с закладными гайками KF2EDG-USTM-5.08 серии с шагом 5.08 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDG-USTM-5.08 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/300 (/)
  • Ток, А: 10/15 (/)
  • Шаг: 5.08 мм
  • Количество полюсов: 2-24P
  • Винты: M2.5, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, луженая
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 28-12 (2,5)
  • Рабочая температура, °C: -40...+120
  • Усилие затяжки винтов: 0.4Nm(3.5ib-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDG-USTM-5.08 серия



    Код Наименование Количество
    выводов
    105316 KF2EDG-USTM-5.08-02P-14 2
    105317 KF2EDG-USTM-5.08-03P-14 3
    105318 KF2EDG-USTM-5.08-04P-14 4
    105319 KF2EDG-USTM-5.08-05P-14 5
    105320 KF2EDG-USTM-5.08-06P-14 6
    105321 KF2EDG-USTM-5.08-07P-14 7
    105322 KF2EDG-USTM-5.08-08P-14 8
    105323 KF2EDG-USTM-5.08-09P-14 9
    105324 KF2EDG-USTM-5.08-10P-14 10
    105325 KF2EDG-USTM-5.08-11P-14 11
    105326 KF2EDG-USTM-5.08-12P-14 12
    105327 KF2EDG-USTM-5.08-13P-14 13
    105328 KF2EDG-USTM-5.08-14P-14 14
    105329 KF2EDG-USTM-5.08-15P-14 15
    105330 KF2EDG-USTM-5.08-16P-14 16
    105331 KF2EDG-USTM-5.08-17P-14 17
    105332 KF2EDG-USTM-5.08-18P-14 18
    105333 KF2EDG-USTM-5.08-19P-14 19
    105334 KF2EDG-USTM-5.08-20P-14 20
    105335 KF2EDG-USTM-5.08-21P-14 21
    105336 KF2EDG-USTM-5.08-22P-14 22
    105337 KF2EDG-USTM-5.08-23P-14 23
    105338 KF2EDG-USTM-5.08-24P-14 24



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
