Серия KF2EDGSK-7.62

KF2EDGSK-7.62 серия

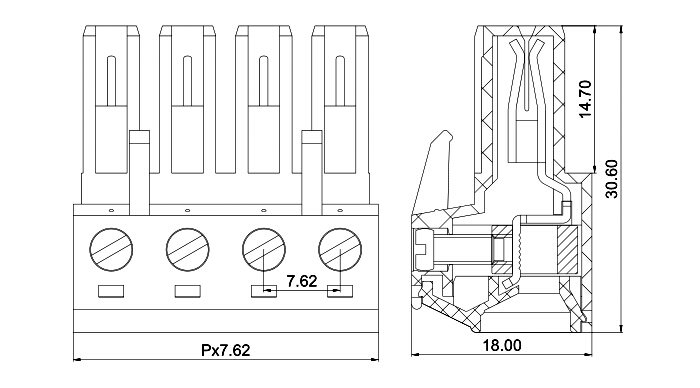

Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы KF2EDGSK-7.62 серии с шагом 7.62 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGSK-7.62 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/450 (/)
  • Ток, А: 30/32 (/)
  • Шаг: 7.62 мм
  • Количество полюсов: 2-16P
  • Винты: M3, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2500V/1Min
  • Диаметр провода, AWG / мм2: 24-10 (4)
  • Рабочая температура, °C: -40...+120
  • Усилие затяжки винтов: 0.5Nm(4.4ib-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDGSK-7.62 серия



    Код Наименование Количество
    выводов
    104940 KF2EDGSK-7.62-02P-14 2
    104941 KF2EDGSK-7.62-03P-14 3
    104942 KF2EDGSK-7.62-04P-14 4
    104943 KF2EDGSK-7.62-05P-14 5
    104944 KF2EDGSK-7.62-06P-14 6
    104945 KF2EDGSK-7.62-07P-14 7
    104946 KF2EDGSK-7.62-08P-14 8
    104947 KF2EDGSK-7.62-09P-14 9
    104948 KF2EDGSK-7.62-10P-14 10
    104949 KF2EDGSK-7.62-11P-14 11
    104950 KF2EDGSK-7.62-12P-14 12
    104951 KF2EDGSK-7.62-13P-14 13
    104952 KF2EDGSK-7.62-14P-14 14
    104953 KF2EDGSK-7.62-15P-14 15
    104954 KF2EDGSK-7.62-16P-14 16



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
