| Разъемы (соединители) - межплатные - шаг 0,80 мм |

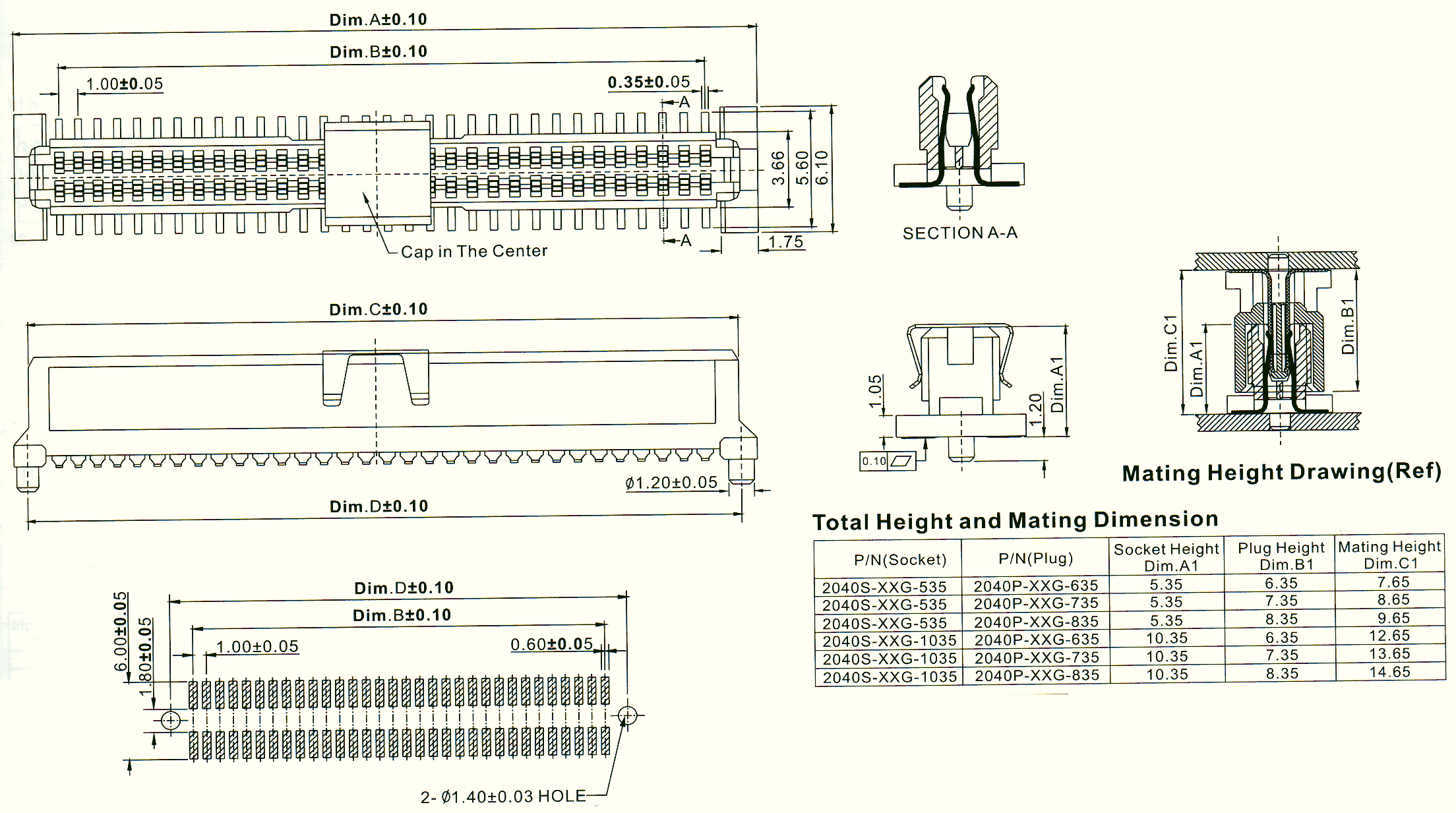

2040S-XXG-XXX серия розеток для поверхностного монтажа
шаг 0,80 мм
 |
| 2040S |
- |
XX |
G |
- |
XXX |
| 1 |
|
2 |
3 |
|
4 |
1) серия:
2040P вилки
2) количество контактов
3) позолоченные контакты
4) высота в сотых долях мм
|
Электрические характеристики:
Максимальный ток: 1,0 А
Максимальное переменное напряжение: 250 V
Сопротивление контактов: 30 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин) при 100V DC
Диэлектрическая стойкость:
переменное напряжение 250V AC в течение 1 мин.
Рабочая температура: -40...+85°С
Материал:
Изолятор: высокотемпературный полистирол UL94V-0
Контакты: фосфористая бронза, позолоченные |
Кол-во контактов |
Размеры, мм |
A |
B |
C |
D |
20 |
13,90 |
9,00 |
12,22 |
12,40 |
30 |
18,90 |
14,00 |
17,22 |
17,40 |
40 |
23,90 |
19,00 |
22,22 |
22,40 |
50 |
28,90 |
24,00 |
27,22 |
27,40 |
60 |
33,90 |
29,00 |
32,22 |
32,40 |
64 |
35,90 |
31,00 |
34,22 |
34,40 |
70 |
38,90 |
34,00 |
37,22 |
37,40 |
80 |
43,90 |
39,00 |
42,22 |
42,40 |
84 |
45,90 |
41,00 |
44,22 |
44,40 |
90 |
48,90 |
44,00 |
47,22 |
47,40 |
100 |
53,90 |
49,00 |
52,22 |
52,40 |
110 |
58,90 |
54,00 |
57,22 |
57,40 |
120 |
63,90 |
59,00 |
62,22 |
62,40 |
|
|
|
|
|
