Моточные издения

Каркасы

Минимальный заказ с фабрики при отсутствии на складе в Москве - от 10000 шт.

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 -
- 19 - 20 - 21 - 22 - 23 - 24 - 25 - 26 - 27 - 28 - 29 - [30] - 31 - 32 - 33

Рисунок
и чертеж
Марка Серия Наиме-
нование
Материал Центр.
отверстие,
мм
Шаг
между
выводами,
мм
Расстояние
между
рядами
выводов,
мм
Кол-во
выводов
Диаметр
выводов,
мм
Стиль Кол-во
секций

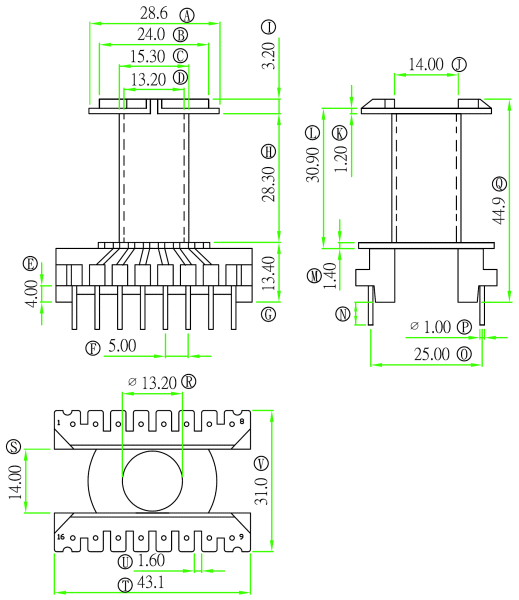

чертеж JJ-3901 ER ER-39 PHENOLIC   5 25 16 Ø1.0

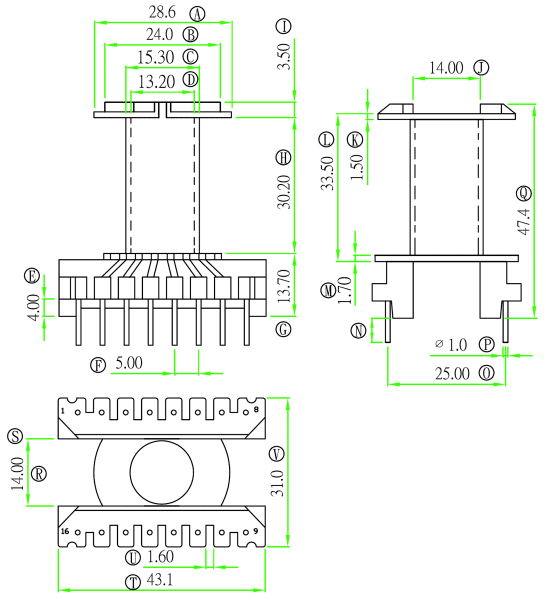

чертеж JJ-3902 ER ER-39 PHENOLIC   5 25 16 Ø1.0

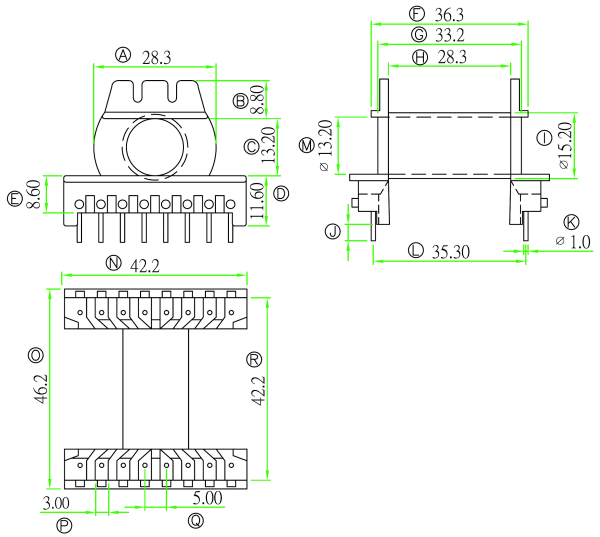

чертеж JJ-3903 ERL ERL-39 PHENOLIC   5 35,3 16 Ø1.0

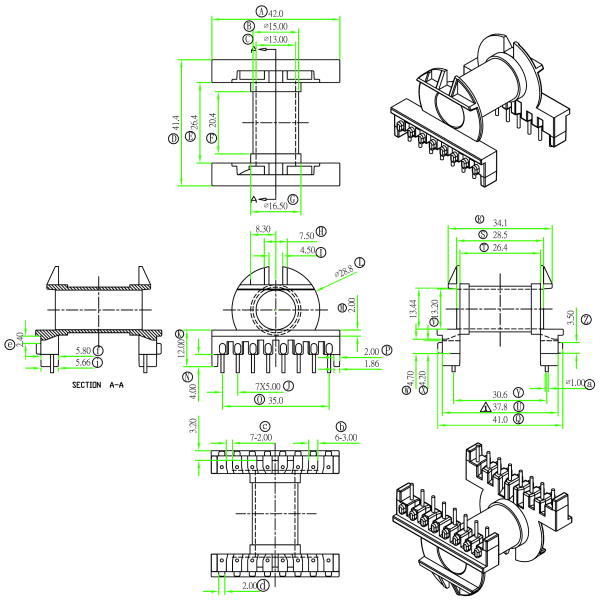

JJ-3904 ETD ETD-39 PHENOLIC   5 30,6 16 Ø1.0 H 1

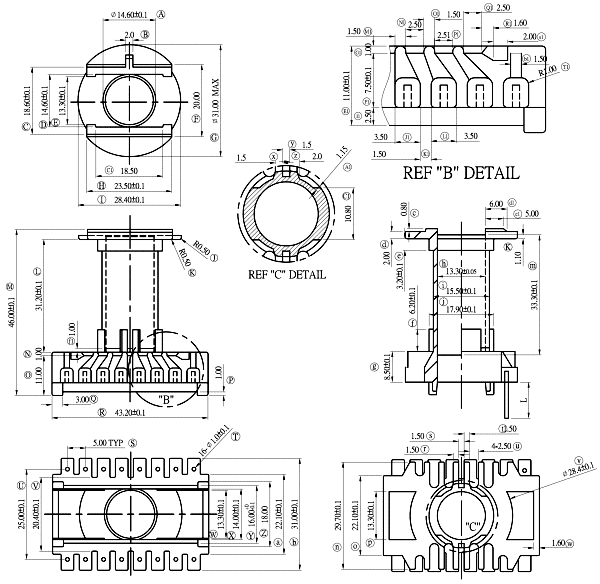

чертеж JJ-3905   EER39 (16P) PHENOLIC

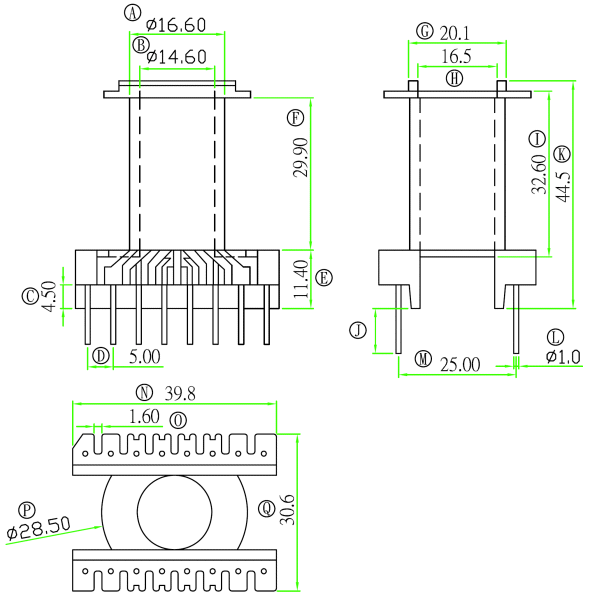

чертеж JJ-4001 ER ER-40 PHENOLIC   5 25 14 Ø1.0

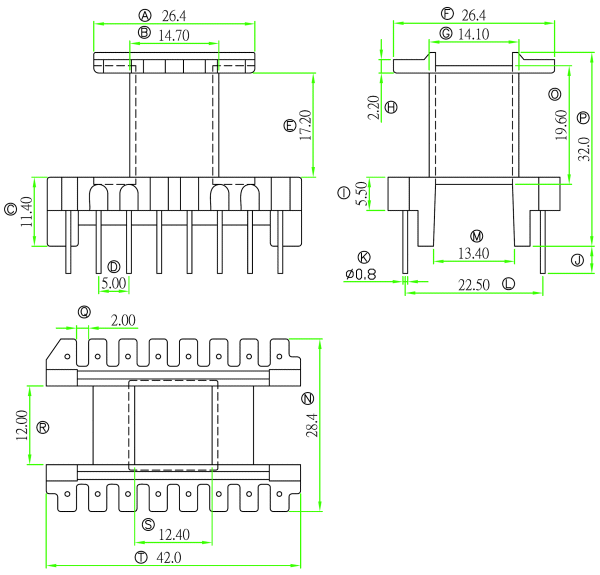

чертеж JJ-4002 EI EI-40 PHENOLIC   5 22,5 16 Ø0.8

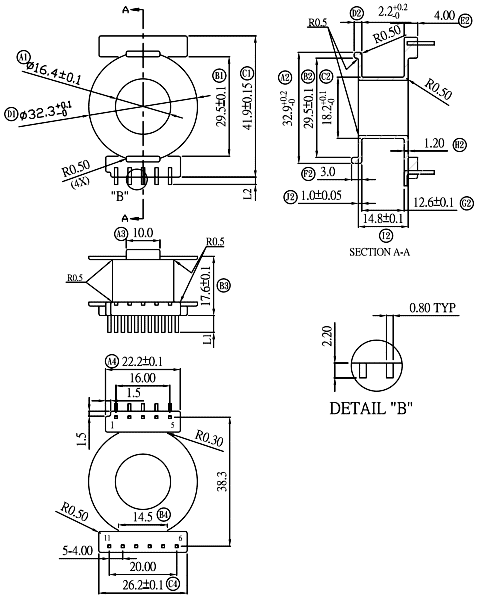

чертеж JJ-4003 PJ PJ-40 PHENOLIC   4 38,5 11 0.8*0.8

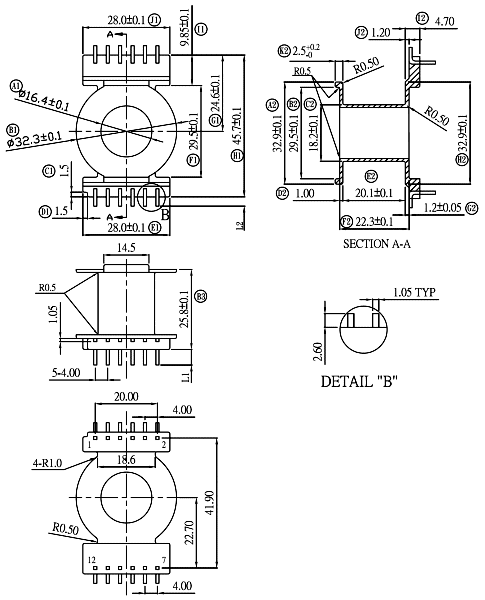

чертеж JJ-4003-1 PJ PJ-40 PHENOLIC   4 41,9 12 1.05*1.05

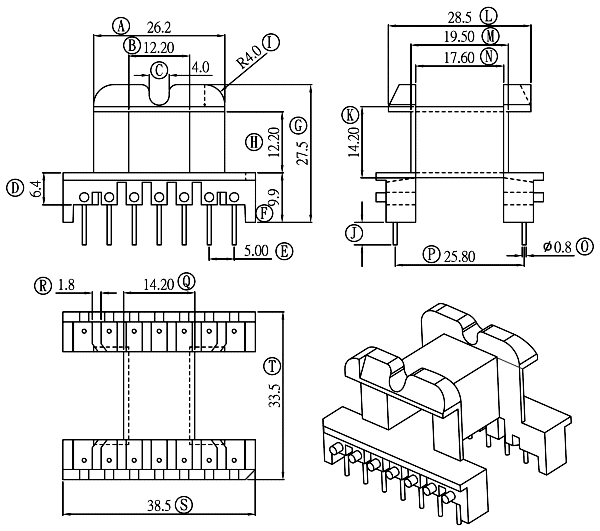

JJ-4004 EE EE-40 PHENOLIC   5 25 14 Ø0.8

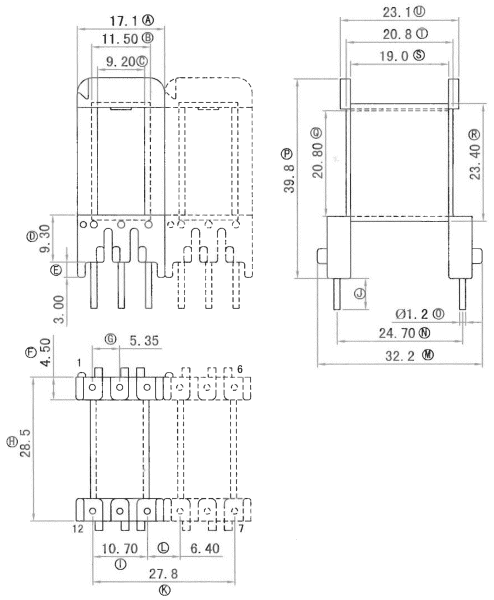

чертеж JJ-4101 EE EE-41 PET   5,35 24,7 6 1,2

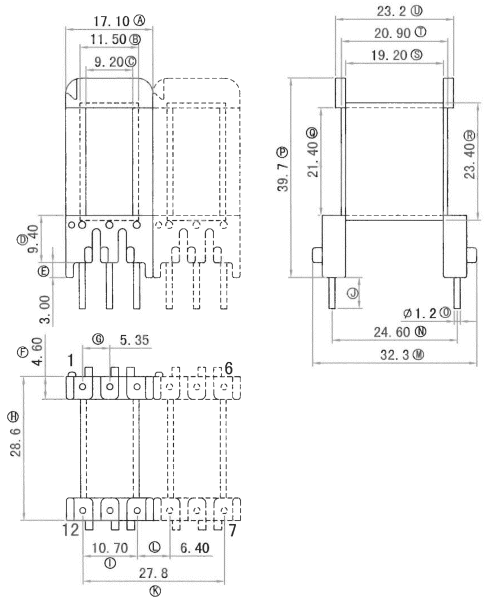

чертеж JJ-4102 EE EE-41 PET   5,35 24,6 6 1,2

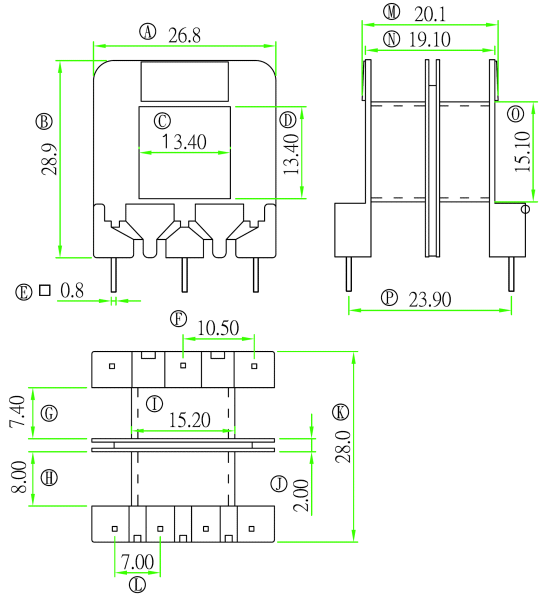

чертеж JJ-4103 EI EI-41*13.5 PBT   10,5 23,9 7 0.8*0.8
чертеж JJ-4103A EI EI-41*13.5 NYLON

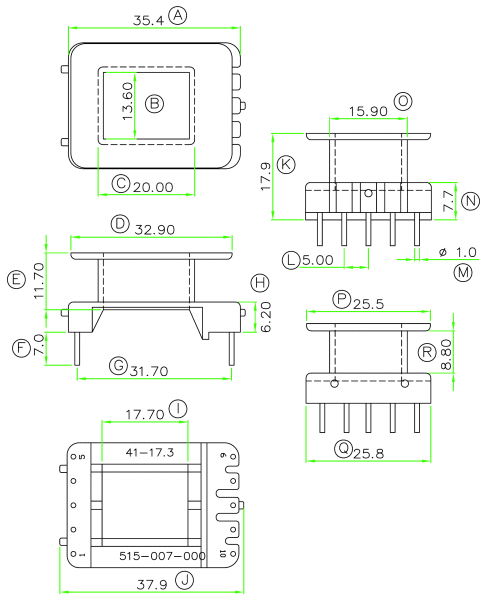

чертеж JJ-4104 EI EI-41*17.3 PHENOLIC   5 31,7 10 Ø1.0

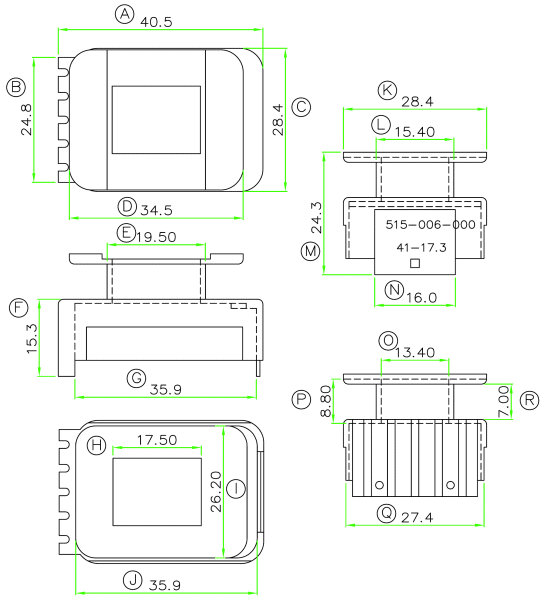

чертеж JJ-4104B EI EI-41*17.3 NYLON

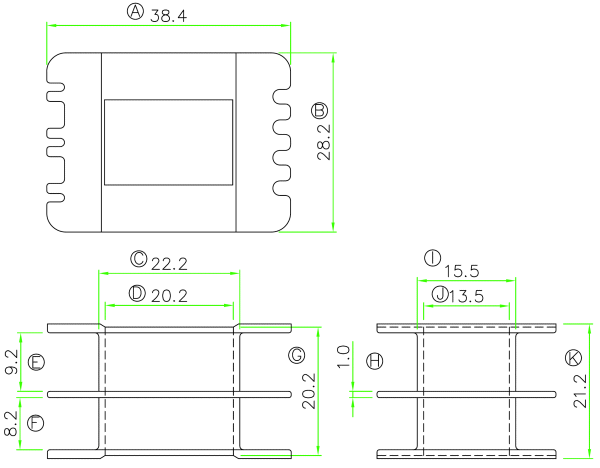

чертеж JJ-4105 EI EI-41*20 NYLON

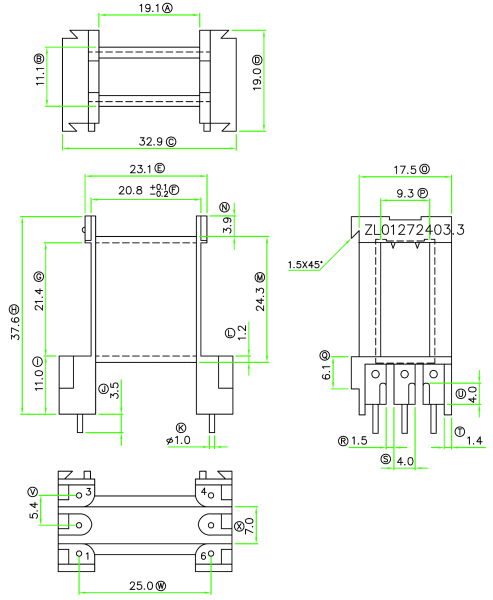

чертеж JJ-4106A EE EE-41 PET   5,4 25 6 Ø1.0

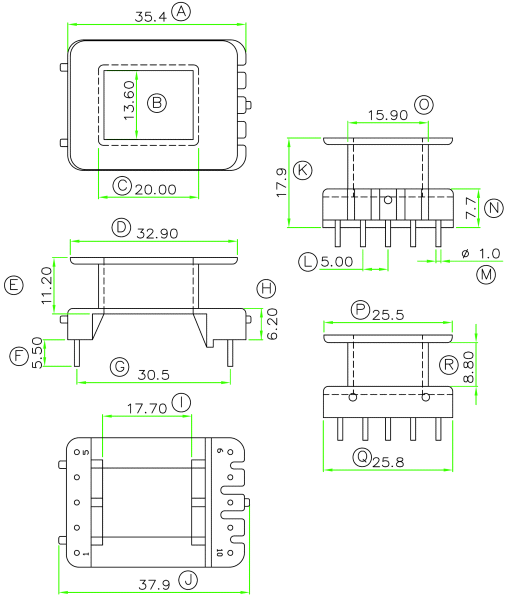

чертеж JJ-4107A EI EI-41*17.3 PHENOLIC   5 30,5 10 Ø1.0

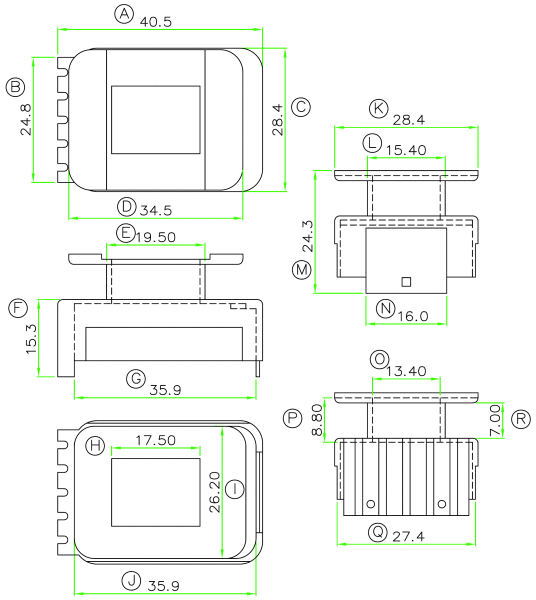

чертеж JJ-4107B EI EI-41-17.3 NYLON

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 -
- 19 - 20 - 21 - 22 - 23 - 24 - 25 - 26 - 27 - 28 - 29 - [30] - 31 - 32 - 33



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
