Шлейфы плоские IDC, шаг 1,27 мм

плоский кабель (шлейф) с шагом 1,27 мм для разъемов IDC с шагом 2,54x2,54мм

GR	-	26	P-	2651#28AWG	-	7	x	0.127	-	1,27	_OD:	0.80	mm
1		2		3		4		5		6		7

1) Серия:
     GR
2) Количество проводов в шлейфе:
     XX
3) Тип и сортамент провода:
     2651#28AWG
4) Количество жил в одном проводе:
     7
5) Диаметр одной жилы в проводе, мм:
     0.127
6) Шаг проводов, мм:
     1,27
7) Диаметр изоляции одного провода OD, мм:
     0.80

Плоский кабель (шлейф) с шагом 1,27 мм для наколки разъемов IDC с шагом 2,54x2,54мм предназначен для применения внутри электронной аппаратуры.
Плоский кабель (шлейф) с шагом 1,27 мм для наколки разъемов IDC с шагом 2,54x2,54мм поставляется со склада в Москве и под заказ с фабрики.

Внимание ! Для ускорения обработки заказа нужно указывать код товара.

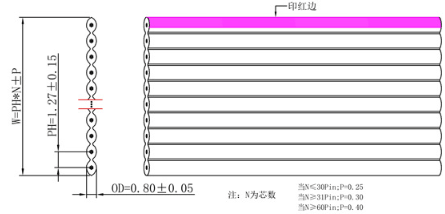

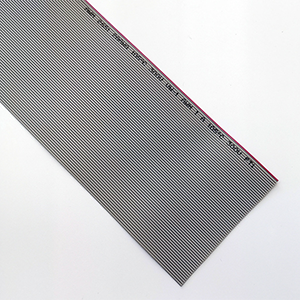

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.10±0.008 мм
Диаметр проводника: 0.30±0.05 мм
Минимальная толщина изоляции: 0.18 мм
Средняя толщина изоляции: 0.25 мм
Диаметр изоляции: 0.80±0.05 мм
Цвет изоляции: серый (красный край)
Материал изоляции: PVC
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 376.96 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 76.2 м

Код товара	Наименование	Количество проводов
51292	GR-06P-2651#30AWG-7x0.1-1.27 (DS1057-06A301R) OD: 0.80mm	6
161726	GR-08P-2651#30AWG-7x0.1-1.27 (DS1057-08A301R) OD: 0.80mm	8
166649	GR-10P-2651#30AWG-7x0.1-1.27 (DS1057-10A301R) OD: 0.80mm	10
34934	GR-12P-2651#30AWG-7x0.1-1.27 (DS1057-12A301R) OD: 0.80mm	12
19339	GR-14P-2651#30AWG-7x0.1-1.27 (DS1057-14A301R) OD: 0.80mm	14
21110	GR-16P-2651#30AWG-7x0.1-1.27 (DS1057-16A301R) OD: 0.80mm	16
22013	GR-18P-2651#30AWG-7x0.1-1.27 (DS1057-18A301R) OD: 0.80mm	18
68401	GR-20P-2651#30AWG-7x0.1-1.27 (DS1057-20A301R) OD: 0.80mm	20
12909	GR-24P-2651#30AWG-7x0.1-1.27 (DS1057-24A301R) OD: 0.80mm	24
72003	GR-26P-2651#30AWG-7x0.1-1.27 (DS1057-26A301R) OD: 0.80mm	26
193076	GR-30P-2651#30AWG-7x0.1-1.27 (DS1057-30A301R) OD: 0.80mm	30
194200	GR-34P-2651#30AWG-7x0.1-1.27 (DS1057-34A301R) OD: 0.80mm	34
155150	GR-40P-2651#30AWG-7x0.1-1.27 (DS1057-40A301R) OD: 0.80mm	40
51823	GR-50P-2651#30AWG-7x0.1-1.27 (DS1057-50A301R) OD: 0.80mm	50
205082	GR-60P-2651#30AWG-7x0.1-1.27 (DS1057-60A301R) OD: 0.80mm	60
205093	GR-64P-2651#30AWG-7x0.1-1.27 (DS1057-64A301R) OD: 0.80mm	64

Размер проводника: AWG
Материал проводника:
Конструкция проводника: мм
Диаметр проводника: мм
Минимальная толщина изоляции: мм
Средняя толщина изоляции: мм
Диаметр изоляции: мм
Цвет изоляции:
Материал изоляции:
Номинальное напряжение: V
Диапазон рабочих температур: °С
Напряжение пробоя изоляции: V
Сопротивление проводника: Ом/км при 20°С
Сопротивление изоляции: МОм/км при 20°С
Предел прочности: PSI
Удлинение: %
Длина бухты: м

Код товара	Наименование	Количество проводов
249946	RGG-20P-AWM2678#28AWG-7x0.127-1.27 OD: 0.95mm	20
249947	RGG-34P-AWM2678#28AWG-7x0.127-1.27 OD: 0.95mm	34
249948	RGG-40P-AWM2678#28AWG-7x0.127-1.27 OD: 0.95mm	40
249949	RGG-50P-AWM2678#28AWG-7x0.127-1.27 OD: 0.95mm	50
249950	RGG-60P-AWM2678#28AWG-7x0.127-1.27 OD: 0.95mm	60
249951	RGG-64P-AWM2678#28AWG-7x0.127-1.27 OD: 0.95mm	64

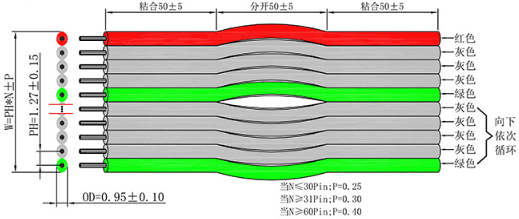

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.127±0.008 мм
Диаметр проводника: 0.39±0.05 мм
Минимальная толщина изоляции: 0.25 мм
Средняя толщина изоляции: 0.33 мм
Диаметр изоляции: 0.95±0.10 мм
Цвет изоляции: серый (красный край)
Материал изоляции: PVC
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 237.25 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 61 м

Код товара	Наименование	Количество проводов
87701	GR(HM)-06P-UL2651#28AWG-7x0.127-1.27 (DS1057-06A282R, RC-6) OD: 0.95mm	6
72158	GR(HM)-08P-UL2651#28AWG-7x0.127-1.27 (DS1057-08A282R, RC-8) OD: 0.95mm	8
208227	GR(HM)-10P-UL2651#28AWG-7x0.127-1.27 (DS1057-10A282R, RC-10) OD: 0.95mm	10
58615	GR(HM)-12P-UL2651#28AWG-7x0.127-1.27 (DS1057-12A282R, RC-12) OD: 0.95mm	12
58694	GR(HM)-14P-UL2651#28AWG-7x0.127-1.27 (DS1057-14A282R, RC-14) OD: 0.95mm	14
58695	GR(HM)-16P-UL2651#28AWG-7x0.127-1.27 (DS1057-16A282R, RC-16) OD: 0.95mm	16
58696	GR(HM)-18P-UL2651#28AWG-7x0.127-1.27 (DS1057-18A282R, RC-18) OD: 0.95mm	18
58126	GR(HM)-20P-UL2651#28AWG-7x0.127-1.27 (DS1057-20A282R, RC-20) OD: 0.95mm	20
24011	GR(HM)-26P-UL2651#28AWG-7x0.127-1.27 (DS1057-26A282R, RC-26) OD: 0.95mm	26
24013	GR(HM)-30P-UL2651#28AWG-7x0.127-1.27 (DS1057-30A282R, RC-30) OD: 0.95mm	30
249952	GR(HM)-34P-UL2651#28AWG-7x0.127-1.27 (DS1057-34A282R, RC-34) OD: 0.95mm	34
13149	GR(HM)-40P-UL2651#28AWG-7x0.127-1.27 (DS1057-40A282R, RC-40) OD: 0.95mm	40
17052	GR(HM)-50P-UL2651#28AWG-7x0.127-1.27 (DS1057-50A282R, RC-50) OD: 0.95mm	50
228423	GR(HM)-60P-UL2651#28AWG-7x0.127-1.27 (DS1057-60A282R, RC-60) OD: 0.95mm	60
18687	GR(HM)-64P-UL2651#28AWG-7x0.127-1.27 (DS1057-64A282R, RC-64) OD: 0.95mm	64

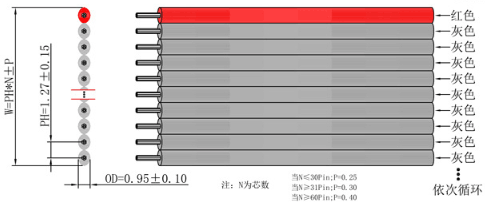

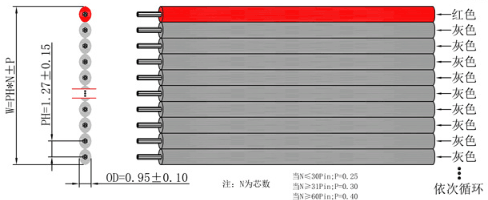

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.120±0.008 мм
Диаметр проводника: 0.36±0.05 мм
Минимальная толщина изоляции: 0.25 мм
Средняя толщина изоляции: 0.33 мм
Диаметр изоляции: 0.95±0.10 мм
Цвет изоляции: серый (красный край)
Материал изоляции: PVC
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 237.25 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 76.2 м

Код товара	Наименование	Количество проводов
249953	GR(HM)-10P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	10
249954	GR(HM)-14P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	14
249955	GR(HM)-16P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	16
249956	GR(HM)-20P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	20
249957	GR(HM)-26P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	26
249958	GR(HM)-30P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	30
249959	GR(HM)-34P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	34
249960	GR(HM)-40P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	40
249961	GR(HM)-50P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	50
249962	GR(HM)-60P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	60
249963	GR(HM)-64P-AWM2651#28AWG-7x0.127-1.27 OD: 0.95mm	64

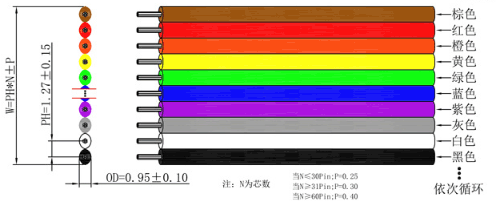

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.127±0.008 мм
Диаметр проводника: 0.39±0.05 мм
Минимальная толщина изоляции: 0.25 мм
Средняя толщина изоляции: 0.33 мм
Диаметр изоляции: 0.95±0.10 мм
Цвет изоляции: коричневый, красный, оранжевый, желтый, зеленый,
синий, фиолетовый, серый, белый, черный
Материал изоляции: PVC
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 237.25 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 61 м

Код товара	Наименование	Количество проводов
219797	MC(HM)-10P- UL2651#28AWG-7x0.127TS-1.27 DS1058-10M28 OD: 0.95mm	10
249964	MC(HM)-12P- UL2651#28AWG-7x0.127TS-1.27 DS1058-12M28 OD: 0.95mm	12
208218	MC(HM)-14P- UL2651#28AWG-7x0.127TS-1.27 DS1058-14M28 OD: 0.95mm	14
208219	MC(HM)-16P- UL2651#28AWG-7x0.127TS-1.27 DS1058-16M28 OD: 0.95mm	16
249965	MC(HM)-20P- UL2651#28AWG-7x0.127TS-1.27 DS1058-20M28 OD: 0.95mm	20
249966	MC(HM)-24P- UL2651#28AWG-7x0.127TS-1.27 DS1058-24M28 OD: 0.95mm	24
249967	MC(HM)-26P- UL2651#28AWG-7x0.127TS-1.27 DS1058-26M28 OD: 0.95mm	26
249968	MC(HM)-30P- UL2651#28AWG-7x0.127TS-1.27 DS1058-30M28 OD: 0.95mm	30
249969	MC(HM)-34P- UL2651#28AWG-7x0.127TS-1.27 DS1058-34M28 OD: 0.95mm	34
208220	MC(HM)-40P- UL2651#28AWG-7x0.127TS-1.27 DS1058-40M28 OD: 0.95mm	40
249970	MC(HM)-50P- UL2651#28AWG-7x0.127TS-1.27 DS1058-50M28 OD: 0.95mm	50
208221	MC(HM)-60P- UL2651#28AWG-7x0.127TS-1.27 DS1058-60M28 OD: 0.95mm	60
208222	MC(HM)-64P- UL2651#28AWG-7x0.127TS-1.27 DS1058-64M28 OD: 0.95mm	64

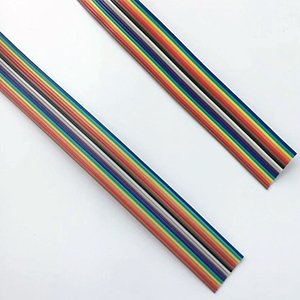

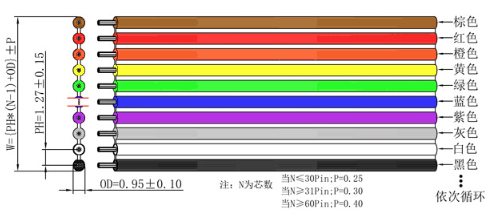

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.127±0.008 мм
Диаметр проводника: 0.39±0.05 мм
Минимальная толщина изоляции: 0.18 мм
Средняя толщина изоляции: 0.26 мм
Диаметр изоляции: 0.95±0.10 мм
Цвет изоляции: коричневый, красный, оранжевый, желтый, зеленый,
синий, фиолетовый, серый, белый, черный
Материал изоляции: PVC+прозрачная пленка
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 237.25 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 61 м

Код товара	Наименование	Количество проводов
249928	MC-10P- UL2651#28AWG-7x0.127TS-1.27 DS1058-10M28 OD: 0.95mm	10
249929	MC-12P- UL2651#28AWG-7x0.127TS-1.27 DS1058-12M28 OD: 0.95mm	12
249930	MC-14P- UL2651#28AWG-7x0.127TS-1.27 DS1058-14M28 OD: 0.95mm	14
249931	MC-16P- UL2651#28AWG-7x0.127TS-1.27 DS1058-16M28 OD: 0.95mm	16
249932	MC-20P- UL2651#28AWG-7x0.127TS-1.27 DS1058-20M28 OD: 0.95mm	20
249933	MC-24P- UL2651#28AWG-7x0.127TS-1.27 DS1058-24M28 OD: 0.95mm	24
249934	MC-26P- UL2651#28AWG-7x0.127TS-1.27 DS1058-26M28 OD: 0.95mm	26
249935	MC-30P- UL2651#28AWG-7x0.127TS-1.27 DS1058-30M28 OD: 0.95mm	30
249936	MC-34P- UL2651#28AWG-7x0.127TS-1.27 DS1058-34M28 OD: 0.95mm	34
249937	MC-40P- UL2651#28AWG-7x0.127TS-1.27 DS1058-40M28 OD: 0.95mm	40

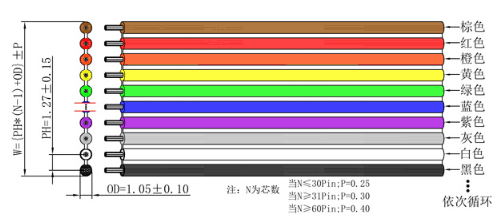

Размер проводника: 26AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.160±0.008 мм
Диаметр проводника: 0.48±0.05 мм
Минимальная толщина изоляции: 0.18 мм
Средняя толщина изоляции: 0.26 мм
Диаметр изоляции: 1.05±0.10 мм
Цвет изоляции: коричневый, красный, оранжевый, желтый, зеленый,
синий, фиолетовый, серый, белый, черный
Материал изоляции: PVC+прозрачная пленка
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 148.96 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 61 м

Код товара	Наименование	Количество проводов
249971	MC-10P- UL2651#26AWG-7x0.16TS-1.27 OD: 1.05mm	10
249972	MC-20P- UL2651#26AWG-7x0.16TS-1.27 OD: 1.05mm	20
249973	MC-40P- UL2651#26AWG-7x0.16TS-1.27 OD: 1.05mm	40

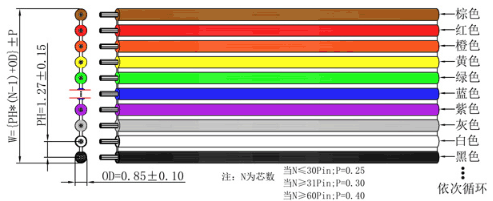

Размер проводника: 28AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.10±0.008 мм
Диаметр проводника: 0.30±0.05 мм
Минимальная толщина изоляции: 0.18 мм
Средняя толщина изоляции: 0.25 мм
Диаметр изоляции: 0.85±0.10 мм
Цвет изоляции: коричневый, красный, оранжевый, желтый, зеленый,
синий, фиолетовый, серый, белый, черный
Материал изоляции: PVC+прозрачная пленка
Номинальное напряжение: 300 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 2000 V
Сопротивление проводника: 376.96 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 61 м

Код товара	Наименование	Количество проводов
249938	MC-40P-2651#30AWG-7x0.1TS-1.27 OD 0.85mm	40
