Конденсаторы керамические многослойные ЧИП (для поверхностного монтажа)

Конденсаторные сборки SMD (для поверхностного монтажа) широкого применения с диэлектриком NP0 (C0G)

Типоразмеры: 0508 (4x0402); 0612 (4x0603)

Конденсаторные сборки SMD (для поверхностного монтажа) широкого применения с диэлектриком NP0 (C0G). Диэлектрик NP0 (C0G) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). Конденсаторные сборки SMD (для поверхностного монтажа) широкого применения с диэлектриком NP0 (C0G) позволяют экономить место на плате. Емкость конденсаторных сборок SMD с диэлектриком NP0 (C0G) очень стабильна, почти не зависит от температуры, напряжения и времени.

Особенности:

Емкость высокостабильна в рабочем диапазоне температур -55°C...+125°C, допуск ±5%, температурный коэффициент 0±30ppm/°C, 0±60ppm/°C.
Имеют многослойную монолитную структуру, высокую надежность
Поставляются в лентах на роликах для автоматического монтажа

Система обозначений SMD керамических конденсаторов YAGEO

Электрические характеристики конденсаторов SMD керамических многослойных (MLCC) широкого применения

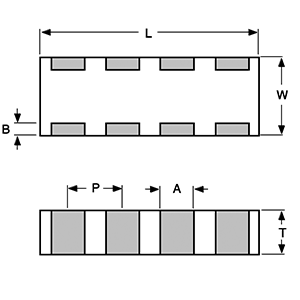

Размеры:

Типоразмер		0508 (4x0402)	0612 (4x0603)
Размеры, мм:	L	2,0±0,15	3,2±0,15
	W	1,25±0,15	1,60±0,15
	Tmin.	0,50	0,70
	Tmax.	0,70	0,90
	A	0,28±0,10	0,4±0,10
	B	0,2±0,10	0,3±0,20
	P	0,5±0,10	0,8±0,10

Диапазон емкостей (в ячейках указан код толщины):

Код толщины	T	B
Толщина T, мм	0,6±0,1	0,8±0,1

Емкость		0508 (4x0402)		0612 (4x0603)
Емкость		50V	100V	50V	100V
10p	100	T	T	B	B
15p	150	T	T	B	B
22p	220	T	T	B	B
33p	330	T	T	B	B
47p	470	T	T	B	B
68p	680	T	T	B	B
100p	101	T	T	B	B
150p	151	T		B	B
180p	181	T		B	B
220p	221	T		B	B
270p	271			B	B
330p	331			B	B
470p	471			B	B
