Конденсаторы пленочные

MET (CL19) серия

Металлизированные полиэстерные пленочные конденсаторы с аксиальными выводами

MET (CL19) серия, Металлизированные полиэстерные пленочные конденсаторы с аксиальными выводами

MET (CL19) серия, Металлизированные полиэстерные пленочные конденсаторы с аксиальными выводами





Конденсаторы серии MET (CL19) сконструированы с металлизированным полиэстерным пленочным диэлектриком, медными аксиальными выводами и залиты эпоксидной смолой. Конденсаторы серии MET (CL19) предназначены для блокировки, соединения, разъединения, фильтрации, шунтирования, времязадающих цепей и идеальны для использования в телекоммуникационном оборудовании, системах обработки данных, промышленных инструментах, автоматических системах управления.
Конденсаторы серии MET (CL19) поставляются с нашего склада в Москве или под заказ с фабрики. Условия поставки конденстаоров серии MET (CL19) уточняйте у менеджеров.

Электрические характеристики:

Рабочая температура -40...+85°С
Номинальное напряжение 100, 250, 400, 630 VDC
Диапазон емкостей 0,022...18 мкФ
Диэлектрическая стойкость 175% от номинального напряжения в течение 5 секунд
Допуски емкостей ±5% (J), ±10% (K)
Сопротивление изоляции при C < 0.33 мкФ R ≥ 30000 МОм
при C > 0.33 мкФ RC ≥ 10000 МОм x мк
Рассеивающий фактор ≤1% на частоте 1 кГц

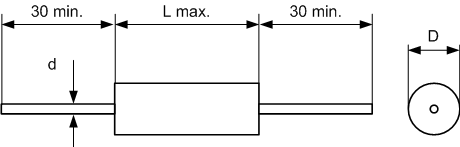

Емкость, мкФ Код емкости 100VDC 250VDC 400VDC 630VDC
LxD LxD LxD LxD
0.022 223 6.0x11.0 6.0x14.0 6.0x14.0 7.5x14.0
0.033 333 6.0x11.0 6.0x14.0 6.5x14.0 10.0x14.0
0.047 473 6.0x11.0 6.0x14.0 7.5x14.0 8.5x19.0
0.068 68 6.0x11.0 6.0x14.0 8.5x14.0 9.0x19.0
0.1 104 6.0x14.0 6.0x14.0 7.5x19.0 10.0x19.0
0.15 154 6.5x14.0 7.5x14.0 8.5x19.0 10.5x24.0
0.22 224 6.5x14.0 7.5x19.0 10.0x24.0 11.5x24.0
0.33 334 6.5x19.0 8.5x19.0 10.0x24.0 15.0x24.0
0.47 474 8.0x19.0 9.0x24.0 11.5x24.0 13.0x31.0
0.68 684 8.5x19.0 10.0x24.0 12.0x31.0 16.5x31.0
1 105 9.5x19.0 10.5x24.0 15.0x31.0 21.0x31.0
1.5 155 10.0x24.0 11.0x31.0 16.0x31.0 18.0x47.0
2.2 225 11.0x24.0 12.5x31.0 20.0x31.0 22.0x47.0
3.3 335 13.0x24.0 15.0x31.0 20.0x47.0 28.0x47.0
4.7 475 14.0x31.0 18.0x31.0 23.0x47.0
6.8 685 17.0x31.0 21.0x31.0 26.0x47.0
10 106 20.0x31.0 21.0x47.0
12 126 20.0x35.0 22.0x47.0
15 156 22.0x35.0 24.0x47.0
18 186 22.0x35.0
