Конденсаторы пленочные

MEA (CL20) серия
Металлизированные полиэстерные пленочные конденсаторы с аксиальными выводами

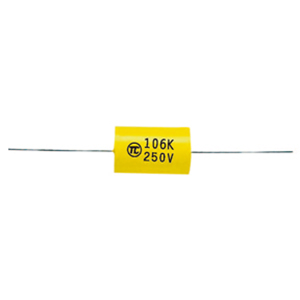

MEA (CL20) серия, Металлизированные полиэстерные пленочные конденсаторы

MEA (CL20) серия, Металлизированные полиэстерные пленочные конденсаторы





Конденсаторы серии MEA (CL20) сконструированы с металлизированным полиэстерным пленочным диэлектриком, медными аксиальными выводами и залиты эпоксидной смолой. Конденсаторы серии MEA (CL20) предназначены для блокировки, соединения, разъединения, фильтрации, шунтирования, времязадающих цепей и идеальны для использования в телекоммуникационном оборудовании, системах обработки данных, промышленных инструментах, автоматических системах управления.
Конденсаторы серии MEA (CL20) поставляются с нашего склада в Москве или под заказ с фабрики. Условия поставки конденстаоров серии MEA (CL20) уточняйте у менеджеров.

Электрические характеристики:

Рабочая температура -40...+85°С
Номинальное напряжение 100, 250, 400, 630 VDC
Диапазон емкостей 0,022...18 мкФ
Диэлектрическая стойкость 175% от номинального напряжения в течение 5 секунд
Допуски емкостей ±5% (J), ±10% (K)
Сопротивление изоляции при C < 0.33 мкФ R ≥ 30000 МОм
при C > 0.33 мкФ RC ≥ 10000 МОм x мк
Рассеивающий фактор ≤1% на частоте 1 кГц

Емкость, мкФ Код емкости 100VDC 250VDC 400VDC 630VDC

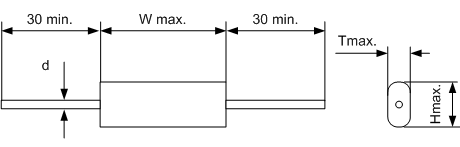

WxHxT WxHxT WxHxT WxHxT
0.033 333       14.0x9.0x6.0
0.047 473     14.0x9.0x6.0 19.0x10.0x5.5
0.068 68   14.0x8.0x5.5 14.0x10.0x7.0 19.0x10.0x6.5
0.1 104   14.0x8.0x5.5 19.0x9.0x5.5 19.0x11.0x8.5
0.15 154   14.0x8.5x5.5 19.0x10.0x6.5 24.0x12.0x7.5
0.22 224 14.0x9.0x5.0 14.0x9.5x6.0 19.0x15.0x7.0 24.0x13.5x8.0
0.33 334 14.0x7.5x5.5 19.0x9.0x5.5 24.0x13.0x7.0 31.0x15.0x9.0
0.47 474 19.0x8.5x5.5 19.0x11.0x7.0 24.0x16.0x8.0 31.0x18.0x10.0
0.68 684 19.0x9.0x6.0 24.0x12.0x7.0 31.0x16.0x8.0 35.0x20.5x10.5
1 105 19.0x10.5x7.0 24.0x13.0x7.5 31.0x17.5x10.0 35.0x23.0x12.5
1.5 155 24.0x12.0x7.5 24.0x16.0x9.0 35.0x20.5x10.5 35.0x23.0x12.0
2.2 225 24.0x14.0x8.0 31.0x15.0x9.0 35.0x24.5x15.0 47.0x26.0x18.0
3.3 335 24.0x15.0x10.0 31.0x17.0x10.5 35.0x28.0x20.0 47.0x32.0x20.0
4.7 475 31.0x17.0x10.0 35.0x18.0x12.0 47.0x28.0x18.0
6.8 685 31.0x20.0x11.0 35.0x23.0x15.0 47.0x35.0x23.0
10 106 31.0x23.0x15.0 35.0x26.0x18.0 47.0x35.0x27.0
12 126 31.0x24.0x16.0 47.0x27.0x18.0
15 156 45.0x22.0x14.0 47.0x27.0x19.0
18 186 45.0x24.0x16.0 47.0x27.0x20.0
