Конденсаторы пленочные

MEF (MER, CL21) серия
Металлизированные полиэстерные пленочные конденсаторы

MEF (MER, CL21) серия, Металлизированные полиэстерные пленочные конденсаторы





Конденсаторы серии MEF (MER, CL21) сконструированы с металлизированным полиэстерным пленочным диэлектриком, медными радиальными выводами и залиты эпоксидной смолой. Конденсаторы серии MEF (MER, CL21) предназначены для блокировки, соединения, разъединения, фильтрации, шунтирования, времязадающих цепей и идеальны для использования в телекоммуникационном оборудовании, системах обработки данных, промышленных инструментах, автоматических системах управления.
Конденсаторы серии MEF (MER, CL21) поставляются с нашего склада в Москве или под заказ с фабрики. Условия поставки конденстаоров серии MEF (MER, CL21) уточняйте у менеджеров.

Электрические характеристики:

Рабочая температура -40...+85°С
Номинальное напряжение 100, 250, 400, 630 VDC
Диапазон емкостей 0,01...10 мкФ
Диэлектрическая стойкость 175% от номинального напряжения в течение 5 секунд
Допуски емкостей ±5% (J), ±10% (K)
Сопротивление изоляции при C < 0.33 мкФ R ≥ 30000 МОм
при C > 0.33 мкФ RC ≥ 10000 МОм x мкФ
Рассеивающий фактор ≤1% на частоте 1 кГц

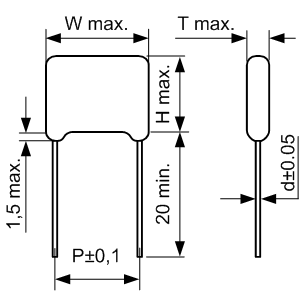

Емкость, мкФ Код емкости 100VDC 250VDC 400VDC 630VDC
WxHxT WxHxT WxHxT WxHxT
0.01 103 12.5x8.5x6.0 12.5x8.5x6.0 12.5x8.5x6.0 12.5x8.5x6.0
0.015 153 12.5x8.5x6.0 12.5x8.5x6.0 12.5x8.5x6.0 12.5x8.5x6.0
0.022 223 12.5x8.5x6.0 12.5x8.5x6.0 12.5x8.5x6.0 12.5x11.0x7.0
0.033 333 12.5x8.5x6.0 12.5x8.5x6.0 12.5x9.5x6.5 17.5x9.5x6.0
0.047 473 12.5x8.5x6.0 12.5x8.5x6.0 12.5x10.5x6.5 17.5x11.5x7.0
0.068 683 12.5x9.5x6.0 12.5x9.5x6.0 12.5x11.5x7.0 17.5x12.5x7.5
0.1 104 12.5x9.5x6.0 12.5x9.5x6.0 17.5x11.0x6.5 17.5x14.5x8.5
0.15 154 12.5x10.5x7.0 12.5x10.5x7.0 17.5x12.0x7.5 17.5x15.5x10.0
0.22 224 12.5x10.5x7.0 17.5x10.5x6.0 17.5x14.5x8.0 23.0x16.5x10.2
0.33 334 12.5x12.0x7.0 17.5x12.0x7.0 23.0x15.0x8.0 23.0x17.0x11.0
0.47 474 12.5x12.5x7.5 17.5x13.0x7.5 23.0x16.5x10.0 30.0x20.0x11.0
0.68 684 12.5x12.5x7.0 23.0x13.0x7.5 30.0x17.0x10.0 30.0x21.5x12.0
1 105 12.5x14.5x8.5 23.0x15.0x9.0 30.0x20.5x11.0 30.0x26.5x17.0
1.5 155 12.5x16.0x8.5 23.0x18.5x11.0 30.0x22.0x12.0 34.0x26.0x20.0
2.2 225 12.5x18.0x8.5 30.0x20.0x11.0 34.0x24.0x16.0
3.3 335 12.5x20.0x11.0 30.0x21.0x13.0 34.0x26.0x18.0
4.7 475 12.5x20.0x11.0 34.0x22.0x13.0
6.8 685 12.5x23.0x13.0 34.0x25.0x15.0
10 106 12.5x24.0x16.0 34.0x28.0x18.0



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
