Конденсаторы пленочные

MEC (CL23) серия

Металлизированныsе полиэстерные пленочные конденсаторы

MEC (CL23) серия, Металлизированные полиэстерные пленочные конденсаторы



Конденсаторы серии MEC (CL23) сконструированы с металлизированным полиэстерным пленочным диэлектриком, медными выводами, помещены в пластмассовый корпус и залиты эпоксидной смолой. Конденсаторы серии MEC (CL23) предназначены для блокировки, соединения, разъединения, фильтрации, шунтирования, времязадающих цепей и идеальны для использования в телекоммуникационном оборудовании, системах обработки данных, промышленных инструментах, автоматических системах управления.
Конденсаторы серии MEC (CL23) поставляются с нашего склада в Москве или под заказ с фабрики. Условия поставки конденстаоров серии MEC (CL23) уточняйте у менеджеров.

Электрические характеристики:

Рабочая температура -40...+100°С
Номинальное напряжение 100, 250, 400, 630 VDC
Диапазон емкостей 0,01...10 мкФ
Диэлектрическая стойкость 175% от номинального напряжения в течение 5 секунд
Допуски емкостей ±5% (J), ±10% (K)
Сопротивление изоляции при C ≤ 0.33 мкФ и ≤ 100VDC IR ≥ 15000 МОм
при C > 0.33 мкФ и ≤ 100VDC IR 5000 МОм x F
при C ≤ 0.33 мкФ и ≤ 100VDC IR ≥ 30000 МОм
при C > 0.33 мкФ и ≤ 100VDC IR 10000 МОм x F
Рассеивающий фактор 1% на частоте 1 кГц

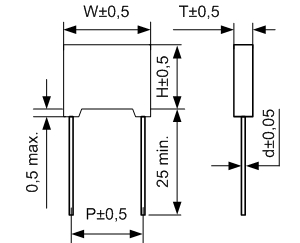

Емкость, мкФ Код емкости 100VDC/63VAC 250VDC/125VAC 400VDC/200VAC 630VDC/200VAC
WxHxT WxHxT WxHxT WxHxT
0.01 103 10.5x9.0x4.0 10.5x9.0x4.0 10.5x9.0x4.0 13.0x9.0x4.0
0.012 123 10.5x9.0x4.0 10.5x9.0x4.0 10.5x11.0x5.0 13.0x9.0x4.0
0.015 153 10.5x11.0x5.0 10.5x11.0x5.0 10.5x11.0x5.0 13.0x11.0x5.0
0.018 183 10.5x11.0x5.0 10.5x11.0x5.0 10.5x12.0x6.0 13.0x11.0x5.0
0.022 223 10.5x11.0x5.0 10.5x11.0x5.0 10.5x12.0x6.0 13.0x11.0x5.0
0.027 273 10.5x11.0x5.0 10.5x11.0x5.0 13.0x9.0x4.0 13.0x12.0x6.0
0.033 333 10.5x11.0x5.0 10.5x11.0x5.0 13.0x11.0x5.0 13.0x12.0x6.0
0.039 393 10.5x11.0x5.0 10.5x11.0x5.0 13.0x11.0x5.0 18.0x11.0x5.0
0.047 473 10.5x11.0x5.0 10.5x11.0x5.0 13.0x11.0x5.0 18.0x11.0x5.0
0.056 563 10.5x11.0x5.0 10.5x11.0x5.0 13.0x12.0x6.0 18.0x12.0x6.0
0.068 683 10.5x11.0x5.0 10.5x11.0x5.0 18.0x11.0x5.0 18.0x13.5x7.5
0.082 823 10.5x11.0x5.0 13.0x9.0x4.0 18.0x11.0x5.0 18.0x14.5x8.5
0.1 104 10.5x11.0x5.0 13.0x11.0x5.0 18.0x12.0x6.0 18.0x14.5x8.5
0.12 124 10.5x11.0x5.0 13.0x11.0x5.0 18.0x12.0x6.0 18.0x16.0x10.0
0.15 154 10.5x11.0x5.0 13.0x11.0x5.0 18.0x12.0x6.0 26.5x16.5x7.0
0.18 184 10.5x12.0x6.0 13.0x12.0x6.0 18.0x13.5x7.5 26.5x17.0x8.5
0.22 224 13.0x9.0x4.0 13.0x12.0x6.0 18.0x13.5x7.5 26.5x19.0x10.0
0.33 334 13.0x11.0x5.0 18.0x12.0x6.0 18.0x16.0x10.0 26.5x20.0x11.0
0.47 474 18.0x11.0x5.0 18.0x13.5x6.0 26.5x17.0x8.5 32.0x22.0x13.0
0.68 684 18.0x12.0x6.0 18.0x13.5x7.5 26.5x19.0x10.0 32.0x25.0x14.0
1 105 18.0x13.5x7.5 18.0x14.5x8.5 32.0x20.0x11.0 32.0x28.0x17.0
1.2 125 18.0x14.5x8.5 26.5x17.0x8.5 32.0x22.0x13.0
1.5 155 26.5x16.5x7.0 26.5x19.0x10.0 32.0x25.0x14.0
2.2 225 26.5x17.0x8.5 32.0x20.0x11.0 32.0x28.0x17.0
3.3 335 26.5x19.0x10.0 32.0x22.0x13.0
4.7 475 32.0x20.0x11.0 32.0x25.0x14.0
6.8 685 32.0x25.0x14.0 32.0x28.0x17.0
10 106 32.0x28.0x17.0 38.0x29.0x19.0
