| Конденсаторы пленочные |
Металлизированные полипропиленовые конденсаторы
|
Класс Х2
|
|
 |
|
Конденсаторы
серии MPX класса X2 имеют
конструкцию с металлизированным
пленочным полипропиленовым
диэлектриком. Медные радиальные выводы
покрыты плакированной сталью.
Конденсаторы герметизированы в пластмассовом
корпусе эпоксидной смолой.
Соответствуют наиболее известным стандартам безопасности, таким как
EN132400, IEC384-14, VDE0565-1, UL1414, CSA22,2NO.1.
Герметизация в материале UL94V-0
|
|
ПРИМЕНЕНИЕ:
Конденсаторы серии
MPX класса
X2 идеальны для использования в цепях
подавления помех и "параллельно
линии" в таких устройствах, как:
вычислительные машины,
компьютерные дисплеи и мониторы,
шлифовальные станки, бытовая техника:
миксеры, вентиляторы, аудио,
телевизионные схемы, кофемолки. |
|
СПЕЦИФИКАЦИЯ:
|
1.
Диапазон
емкостей
|
:
0.01...1
мкФ
|
|
2.
Допуск
емкости
|
:
K(±10%), M(±20%)
|
|
3.
Номинальное переменное
напряжение
|
:
275VAC 50/60 Гц (CSA, UL250VAC)
|
|
4.
Температурный
диапазон
|
:
-40...+100 C
(CSA, UL85C)
|
|
5.
Климатическая
категория
|
: 40/100/21
|
|
6. Сопротивление
изоляции
|
: CЈ0.33
мкФ: >30000 MОм
|
|
7. Рассеивающий
фактор
|
: 0.1%
при 1 кГц
|
|
8. Тестовое
напряжение между выводами
|
: 2000 В постоянного
тока при 100% экранированных заводских
испытаних . Все электрические
характеристики сохраняются после
теста.
|
|

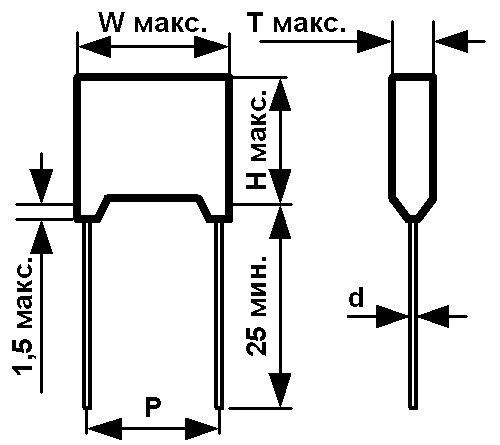

Стандартные
|
Размеры,
мм
|
|
Переменное
напряжение, В
|
|
275VAC
|
|
Обозначение
|
Емкость,
мкФ
|
W
|
H
|
T
|
P
|
d
|
|
MPX103
|
0.01
|
13
|
11
|
5
|
10
|
0.6
|
|
MPX123
|
0.012
|
13
|
11
|
5
|
10
|
0.6
|
|
MPX153
|
0.015
|
13
|
11
|
5
|
10
|
0.6
|
|
MPX183
|
0.018
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX223
|
0.022
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX273
|
0.027
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX333
|
0.033
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX393
|
0.039
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX473
|
0.047
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX563
|
0.056
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX683
|
0.068
|
18
|
11
|
5
|
15
|
0.8
|
|
MPX823
|
0.082
|
18
|
12
|
6
|
15
|
0.8
|
|
MPX104
|
0.1
|
18
|
13.1
|
6.3
|
15
|
0.8
|
|
MPX124
|
0.12
|
18
|
13.5
|
7.5
|
15
|
0.8
|
|
MPX154
|
0.15
|
18
|
14.5
|
8.5
|
15
|
0.8
|
|
26.5
|
15
|
6
|
22.5
|
0.8
|
|
MPX184
|
0.18
|
26.5
|
16.5
|
7
|
22.5
|
0.8
|
|
MPX224
|
0.22
|
18
|
15.8
|
10
|
15
|
0.8
|
|
0.15
|
26.5
|
16.5
|
7
|
22.5
|
0.8
|
|
MPX274
|
0.27
|
26.5
|
17
|
8.5
|
22.5
|
0.8
|
|
MPX334
|
0.33
|
26.5
|
17
|
8.5
|
22.5
|
0.8
|
|
MPX394
|
0.39
|
26.5
|
19
|
10
|
22.5
|
0.8
|
|
MPX474
|
0.47
|
26.5
|
19
|
10
|
22.5
|
0.8
|
|
32
|
20
|
11
|
27.5
|
0.8
|
|
MPX564
|
0.56
|
32
|
20
|
11
|
27.5
|
0.8
|
|
MPX684
|
0.68
|
32
|
20
|
11
|
27.5
|
0.8
|
|
MPX824
|
0.82
|
32
|
22
|
13
|
27.5
|
0.8
|
|
MPX105
|
1.0
|
32
|
22
|
13
|
27.5
|
0.8
|
|
|
Компактные
Размеры,
мм |
|
Переменное
напряжение, В
|
|
275VAC
|
|
Обозначение
|
Емкость,
мкФ
|
W
|
H
|
T
|
P
|
d
|
Корпус
|
|
MPX104
|
0.1
|
18
|
11
|
5
|
15
|
0.8
|
D1
|
|
MPX154
|
0.15
|
18
|
13.5
|
7.5
|
15
|
0.8
|
D3
|
|
MPX184
|
0.18
|
18
|
13.5
|
7.5
|
15
|
0.8
|
D3
|
|
MPX224
|
0.22
|
18
|
14.5
|
8.5
|
15
|
0.8
|
D4
|
|
0.22
|
26.5
|
15
|
6
|
22.5
|
0.8
|
E1
|
|
MPX334
|
0.33
|
18
|
15.8
|
10
|
15
|
0.8
|
D5
|
|
26.5
|
16.5
|
7
|
22.5
|
0.8
|
E2
|
|
MPX474
|
0.47
|
26.5
|
17
|
8.5
|
22.5
|
0.8
|
E3
|
|
MPX684
|
0.68
|
26.5
|
19
|
10
|
22.5
|
0.8
|
E4
|
|
MPX105
|
1.0
|
32
|
20
|
11
|
27.5
|
0.8
|
F1
|
|
|
|
|
