| Конденсаторы электролитические |

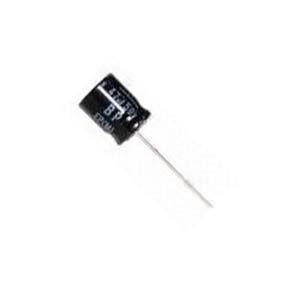

BP серия:
конденсаторы электролитические алюминиевые биполярные, +105°
 |
ОСОБЕННОСТИ
Неполяризованные, малые потери при высокой частоте,
Используются для S коррекции горизонтальной развертки в телевизорах
 |

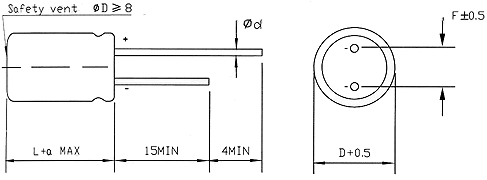

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
10 |
13 |
16 |
| F |
5,0 |
7,5 |
| Ød |
0,6 |
0,8 |
| α max. |
(L<20) 1,5 |
| (L≥20) 2,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-25...+105°C |
| Номинальный рабочий диапазон напряжения |
25...100 В |
| Диапазон емкостей |
1...15 мкФ |
| Допустимое отклонение емкостей |
±10% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 100 мкА (2 минуты) |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
tan δ ≤ 0,05 |
| Ресурс |
После подключения номинального напряжения в течении 500x2 часов при +105°C , а затем возобновления через 16 часов:
изменение емкости: ±20% начального измеренного значения
Ток утечки: ≤ начального указанного значения
рассеивающий фактор: ≤ 2 Начального указанного значения |
| Срок годности |
После хранения в течении 1000 часов при +105°C , а затем возобновления через 16 часов
изменение емкости: ±20% начального измеренного значения
Ток утечки: ≤ 2 начального указанного значения
рассеивающий фактор: ≤ 2 начального указанного значения |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
25 В |
50 В |
100 В |
| Емкость, мкФ |
Код |
1E |
1H |
2A |
| 1 |
010 |
10x20 |
10x20 |
|
| 2,2 |
2R2 |
13x20 |
13x25 |
|
| 3,3 |
3R3 |
13x25 |
13x25 |
|
| 4,7 |
4R7 |
13x25 |
13x25 |
13x25 |
| 16x25 |
| 6,8 |
6R8 |
16x25 |
16x31 |
|
| 10 |
100 |
16x25 |
16x31 |
16x25 |
| 15 |
150 |
|
|
16x31 |
|
|
|
|
|
