Конденсаторы электролитические

EL серия:
конденсаторы электролитические алюминиевые с повышенным ресурсом и высоким током пульсаций

ОСОБЕННОСТИ
Высокая температура и длительный срок службы 3000-8000 часов.

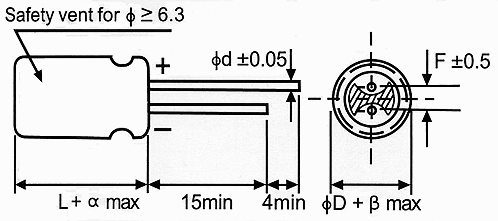

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD 5 6,3 8 10 12,5 16 18 22
F 2,0 2,5 3,5 5,0 5,0 7,5 7,5 10,0
Ød 0,5 0,6 0,8
α  (L<20) 1,5   (L≥20) 2,0
β (D<20) 0,5   (D≥20) 1,0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики
Диапазон рабочих температур -40...+105°C -25...+105°C
Номинальный рабочий диапазон напряжения 6,3...100 В 160...450 В
Диапазон емкостей 0,1...22000 мкФ
Допустимое отклонение емкостей ±20% (120 Гц, +20°C)
Ток утечки I ≤ 0,03 CV или 4 мкА (что больше) после 1 минутного подключения номинального рабочего напряжения при +20°C I ≤ 0,04 CV +40 мкА после 1 минутного подключения номинального рабочего напряжения при +20°C
Рассеивающий фактор
tan δ (120 Гц, +20°C)
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100 160 200 250 350 400 450
tan δ (max) 0,28 0,24 0,20 0,16 0,14 0,12 0,10 0,08 0,20 0,20 0,20 0,25 0,25 0,25
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ
Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100 160 200 250 350 400 450
Z-25°C / Z+20°C 5 4 3 2 2 2 2 2 3 3 4 4 6 15
2-40°0 / Z+20°0 12 10 8 5 4 3 3 3
Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C
Высокотемпературная нагрузка
Условия тестирования Испытания при +20°C
Продолжительность:
ØD 5-6,3 8-10 12,5~
Ресурс 3000h 5000h 8000h
Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +105°C Емкость изменяется на ±25% начального измеренного значения
Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальным током пульсаций tan δ: ≤ 200% начального указанного значения
Срок годности
Условия тестирования Испытания при +20°C
Продолжительность: 1000 часов Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +105°C Емкость изменяется на ±20% начального измеренного значения
Приложенное напряжение: (нет) tan δ: ≤ 200% начального указанного значения
Стандарт JIS C - 5101 (IES 60384)



ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 6,3 В (0J) 10 В (1A) 16 В (1C) 25 В (1E) 35 В (1V)
Емкость, мкФ Код Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций
4,7 475             5x11 180 5x11 30
10 106         5x11 180 5x11 180 5x11 44
22 226 5x11 180 5x11 180 5x11 180 5x11 180 5x11 74
33 336 5x11 230 5x11 230 5x11 230 5x11 230 5x11 88
47 476 5x11 280 5x11 280 5x11 280 5x11 280 6,3x11 132
100 107 5x11 320 5x11 320 6,3x11 355 6,3x11 410 8x12 220
220 227 6,3x11 380 6,3x11 380 8x12 410 8x12 445 10x12,5 374
330 337 6,3x11 380 8x12 410 8x12 448 10x12,5 488 10x16 512
470 477 8x12 670 8x12 695 10x12,5 729 10x16 754 10x20 664
1000 108 10x12,5 880 10x16 928 10x20 1043 12,5x20 1175 12,5x25 1241
2200 228 12,5x20 1450 12,5x20 520 12,5x25 1586 16x25 1639 16x30 1783
3300 338 12,5x20 1720 12,5x25 1785 16x25 1815 16x30 1960 18x35 2274
22x30 2274
4700 478 16x25 2185 16x25 2240 16x30 2287 18x35 2530 18x40 2875
22x30 2530 22x35 2726
6800 688 16x25 2310 16x30 2375 18x35 2415 22x40 3216
22x30 2510
10000 109 16x30 2415 18x35 2458 18x40 3276
        22x30 2532 22x35 2837
12000 129 16x35 2536 18x35 2615 22x40 3757
22x30 3055
15000 159 18x35 2910 18x40 3170
22x30 2980 22x35 3195
18000 189 18x40 3130 22x40 3268
22x35 3175
22000 229 22x40 3215
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц



Напряжение (код) 50 В (1H) 63 В (1J) 100 В (2A) 160 В (2C) 200 В (2D)
Емкость, мкФ Код Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций
0,1 104 5x11 1     5x11 4
0,22 224 5x11 3     5x11 6
0,33 334 5x11 4     5x11 7
0,47 474 5x11 8     5x11 9 6,3x11 14 6,3x11 12
1 105 5x11 14     5x11 18 6,3x11 21 6,3x11 18
2,2 225 5x11 22     5x11 23 6,3x11 31 6,3x11 27
3,3 335 5x11 33     5x11 37 8x12 45 8x12 39
4,7 475 5x11 41 5x11 44 5x11 44 8x12 54 10x12,5 61
10 106 5x11 59 5x11 65 6,3x11 67 10x16 88 10x16 88
22 226 6,3x11 99 6,3x11 96 8x12 121 10x20 133 10x20 138
33 336 6,3x11 127 8x12 160 10x12,5 183 10x20 175 10x20 150
47 476 6,3x11 146 8x12 191 10x16 243 10x20 237 12,5x20 250
100 107 8x12 252 10x12,5 276 12,5x20 435 12,5x25 429 16x20 400
150 157             16x25 500 16x25 600
220 227 10x16 560 10x20 554 16x25 837 18x25 830 18x30 680
16x30 855 16x35 723
270 277             18x40 972 18x40 1039
20x35 972
330 337 10x20 756 12,5x20 757 16x25 1011 20x40 1083
470 477 12,5x20 881 12,5x25 987 16x30 1179
1000 108 16x25 1626 18x30 1843 18x40 2222
            22x35 2222
2200 228 18x35 2212 18x40 2079
    22x30 2212 22x35 2193
3300 338 22x40 2828
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц



Напряжение (код) 250 В (2E) 315 В (2F) 350 В (2V) 400 В (2G) 450 В (2W)
Емкость, мкФ Код Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций Размеры
ØDxL, мм		 Ток пульсаций
0,47 474 6,3x11 9
1 105 6,3x11 19 6,3x11 20 8x12 24 8x12 25 10x12,5 24
2,2 225 8x12 35 8x12 33 8x12 38 10x12,5 38 10x16 34
3,3 335 8x12 38 10x12,5 51 10x12,5 57 10x16 50 10x20 44
4,7 474 8x12 42 10x16 61 10x12,5 61 10x16 63 10x20 58
10 106 10x16 100 10x20 88 10x20 100 10x20 110 12,5x20 102
22 226 10x20 168 12,5x25 182 12,5x20 182 16x20 206 16x20 180
33 336 12,5x20 210 16x25 220 16x20 238 16x20 264 16x25 338
47 476 12,5x20 301 16x30 316 18x25 361 18x20 365 18x25 354
16x25 365
100 107 16x25 531 18x40 537
150 157 18x25 550 18x40 697
16x35 550
220 227 18x40 633
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц



МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Rated ВoItage (В) Емкость, мкФ 50 120 300 1k 10k~
6,3-100 ≤47 0,75 1,00 1,35 1,57 2,00
100-470 0,80 1,00 1,23 1,34 1,50
≥560 0,85 1,00 1,10 1,13 1,15
160-450 0,47-220 0,80 1,00 1,25 1,40 1,60
≤270 0,90 1,00 1,10 1,13 1,15
