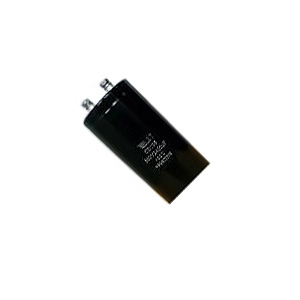

FN серия
С винтовыми контактами, повышенный ресурс

	ОСОБЕННОСТИ 1. Срок службы: 5000 часов при 105°С. 2. Высокая надежность продукции.

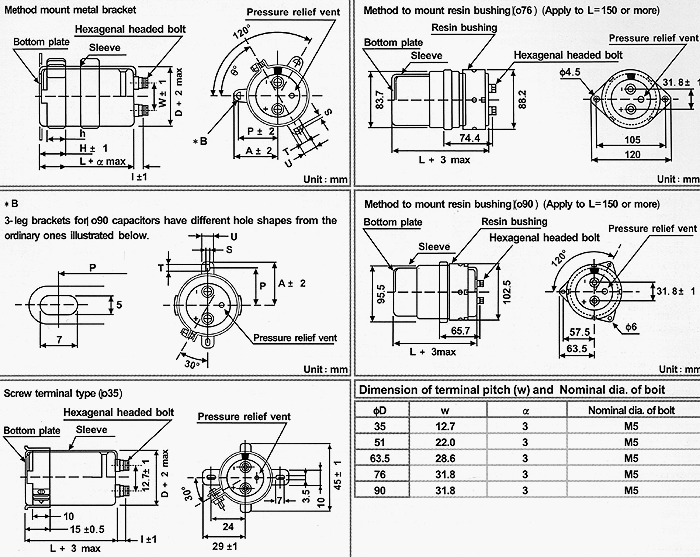

Размеры монтажного кронштейна

Напряжение (код)		3-Leg				2-Leg
Символ	ØD	51	63,5	76	90	35	51	63,5	76	90
P		32,5	38,1	44,5	50,8	24	33,2	40,5	46,5	53
A		38,5	43	49,2	58,5	29	40	46,5	53	59
T		7,5	8,0	7,0	8,0	6,0	6,0	7,0	6,0	6,0
S		5,0	5,0	5,0	5,0	3,5	4,5	4,5	4,5	4,5
U		12	14	14	18	10	14	14	14	14
θ°		60	60	60	60	30	30	30	30	30
H		20	25	30	35	15	25	35	35	35
h		15	20	24	25	10	15	20	20	20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики

Диапазон рабочих температур

-40...+105°C

-25...+105°C

Номинальный рабочий диапазон напряжения

10...100V

160...500V

Диапазон емкостей

330...390000 мкФ

Допустимое отклонение емкостей

±20% (120 Гц, +20°C)

Ток утечки

I ≤ 0,02 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C

Рассеивающий фактор
tan δ (120Гц, +20°C)

Значения приведены в таблицах

Низкотемпературные характеристики

Соотношение импедансов макс. на 120 Гц

Рабочее напряжение, В	10-100	160-500
Z-25°C / Z+20°C	-	8
Z-40°C / Z+20°C	15	-

Высокотемпературная нагрузка

Условия тестирования
При 105°C и отсутствии напряжения применяются после 5000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам:
Испытания при +20°C
Ток утечки: ≤ начального указанного значения
Изменение емкости на ±20% начального измеренного значения
tan δ : ≤ 200% начального указанного значения

Срок годности

При 105°C и отсутствии напряжения применяются после 5000 часов конденсаторы должны отвечать следующим пределам:
Ток утечки: ≤ начального указанного значения
Емкость изменяется на ±20% начального измеренного значения
tan δ: ≤ 200% начального указанного значения

Стандарт

JIS C - 5101 (IES 60384)

ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код)		10V (1A)			16V (1C)			25V (1E)			35V (1V)
SV		13			20			32			44
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
8200	828										35x80	0,30	3,0
10000	109										35x80	0,30	3,3
12000	129							35x80	0,35	3,3	35x80	0,30	3,6
15000	159				35x50	0,45	2,9	35x80	0,35	3,7	35x80	0,30	4,1
18000	189				35x80	0,45	3,5	35x80	0,35	4,0	35x100	0,30	4,8
22000	229				35x80	0,45	3,9	35x80	0,35	4,5	35x120	0,35	5,2
27000	279	35x80	0,45	4,3	35x80	0,45	4,3	35x100	0,40	5,0	51x80	0,40	5,9
33000	339	35x80	0,45	4,7	35x100	0,50	4,8	35x120	0,40	5,9	51x100	0,40	6,6
39000	399	35x80	0,45	5,3	35x100	0,50	5,3	51x80	0,40	6,5	51x120	0,40	7,8
47000	479	35x100	0,45	6,1	35x120	0,50	6,2	51x100	0,40	7,9	51x120	0,45	8,0
56000	569	35x100	0,50	6,2	51x80	0,60	6,3	51x120	0,40	8,8	63,5x100	0,45	9,2
68000	689	35x120	0,60	6,8	51x100	0,60	7,6	51x120	0,50	9,1	63,5x120	0,45	11,0
82000	829	51x80	0,60	7,8	51x120	0,70	8,3	63,5x100	0,50	10,6	76x120	0,50	12,7
100000	10T	51x100	0,70	8,5	51x120	0,70	9,2	63,5x120	0,60	11,4	76x140	0,60	13,5
120000	12T	51x100	0,70	9,5	63,5x100	0,80	9,9	76x100	0,60	12,8	90x140	0,60	16,1
150000	15T	63,5x100	0,80	11,0	76x100	0,80	12,3	76x120	0,75	13,7
180000	18T	63,5x100	0,80	12,1	76x120	0,80	14,5	76x140	0,76	16,1
220000	22T	76x100	1,00	13,2	76x140	1,00	15,2	90x140	1,00	16,6
270000	27T	76x120	1,20	14,4	90x140	1,20	16,8
330000	33T	76x140	1,20	17,0
390000	39T	90x140	1,40	18,6
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

Напряжение (код)		50V (1H)			63V (1J)			80V (1K)			100V (2A)
SV		63			79			100			125
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
1200	128										35x50	0,15	1,4
1500	158										35x80	0,15	1,6
1800	188										35x80	0,15	1,8
2200	228							35x50	0,15	1,9	35x80	0,15	2,0
2700	278				35x50	0,19	1,9	35x80	0,15	2,2	35x80	0,15	2,4
3300	338				35x50	0,15	2,1	35x80	0,15	2,5	35x100	0,15	2,8
3900	398	35x50	0,20	2,0	35x80	0,20	2,7	35x80	0,15	2,9	35x120	0,15	3,1
4700	478	35x50	0,25	2,2	35x80	0,20	2,9	35x100	0,15	3,1	51x80	0,15	3,6
5600	568	35x80	0,25	2,8	35x80	0,20	3,2	35x100	0,15	3,6	51x100	0,15	4,3
6800	688	35x80	0,25	3,0	35x80	0,20	3,5	35x120	0,20	4,1	51x120	0,15	5,0
8200	828	35x80	0,25	3,3	35x100	0,25	4,2	51x80	0,20	4,8	51x120	0,15	5,5
10000	109	35x80	0,25	3,7	35x120	0,25	4,3	51x100	0,20	5,6	63,5x100	0,15	6,4
12000	129	35x100	0,25	4,4	51x80	0,25	4,8	51x100	0,20	6,1	63,5x120	0,20	6,6
15000	159	35x120	0,30	4,7	51x100	0,25	5,9	51x120	0,20	7,4	76x100	0,20	7,5
18000	189	51x80	0,35	4,8	51x120	0,30	6,3	63,5x120	0,25	8,0	76x120	0,25	8,0
22000	229	51x100	0,35	5,9	51x120	0,30	6,7	76x100	0,25	9,1	76x140	0,25	9,4
27000	279	51x120	0,35	7,0	63,5x120	0,30	8,8	76x120	0,30	9,7	90x140	0,30	10,4
33000	339	63,5x100	0,40	7,6	76x120	0,35	10,0	76x140	0,30	11,5
39000	399	63,5x120	0,40	8,9	76x140	0,35	12,5	90x140	0,30	12,5
47000	479	63,5x120	0,40	9,8	90x140	0,40	13,8
56000	569	76x120	0,40	11,9
68000	689	76x140	0,45	13,1
82000	829	90x140	0,50	14,8
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

Напряжение (код)		160V (2C)			200V (2D)			250V (2E)			350V (2V)
SV		200			250			300			400
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
330	337							35x50	0,15	0,7
390	397							35x80	0,15	0,8
470	477				35x50	0,15	0,9	35x80	0,15	0,9
560	567				35x80	0,15	1,0	35x80	0,15	1,0
680	687	35x50	0,15	1,1	35x80	0,15	1,1	35x100	0,15	1,2
820	827	35x80	0,15	1,2	35x80	0,15	1,3	35x100	0,15	1,4	51x80	0,25	3,3
1000	108	35x80	0,15	1,3	35x80	0,15	1,5	35x120	0,15	1,6
1200	128	35x80	0,15	1,5	35x100	0,15	1,7	51x80	0,15	1,8
1500	158	35x80	0,15	1,7	35x120	0,15	1,9	51x90	0,15	2,1	51x90	0,25	5,2
1800	188	35x100	0,15	2,0	35x120	0,15	2,2	51x100	0,15	2,4
2200	228	35x120	0,15	2,3	51x80	0,15	2,7	51x110	0,15	2,7	51x110	0,25	7,0
2700	278	35x120	0,15	2,7	51x100	0,15	3,2	63,5x90	0,15	3,2	51x130 63,5x90	0,25 0,25	8,4 8,1
3300	338	51x100	0,15	3,3	51x120	0,15	3,5	63,5x120	0,15	4,0	51x150	0,25	9,9
3900	398	51x120	0,15	3,8	63,5x100	0,15	4,0	76x90	0,15	4,2	63,5x130 76x90	0,25 0,25	11,5 10,8
4700	478	51x120	0,15	4,2	63,5x120	0,15	4,7	76x120	0,15	5,2
5600	568	51x120	0,15	4,7	76x100	0,15	5,3	76x140	0,15	6,1	63,5x150	0,25	14,7
6800	688	63,5x120	0,15	5,7	76x120	0,15	6,3	76x140	0,15	6,7	76x140	0,25	17,4
8200	828	76x100	0,20	6,4	76x140	0,20	6,4				76x150	0,25	19,6
10000	109	76x120	0,20	6,6	90x140	0,20	7,7				76x190	0,25	23,0
12000	129	76x140	0,20	7,8
15000	159	90x140	0,20	9,5							90x190	0,25	30,6
22000	229										90x260	0,25	42,7
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

Напряжение (код)		400V (2G)			450V (2W)			500V (2H)
SV		450			500			550
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
470	477							51x80	0,25	2,4
560	567				51x80	0,25	2,6
680	687	51x80	0,25	3,0
820	827							51x90	0,25	3,6
1000	108				51x90	0,25	4,0	51x110	0,25	4,4
1200	128	51x90	0,25	4,7	51x110	0,25	4,8	51x130 63,5x90	0,25 0,25	5,2 5,0
1500	158							51x150	0,25	6,3
1800	188	51x110	0,25	6,3	51x130 63,5x90	0,25 0,25	6,4 6,2	63,5x110	0,25	6,8
2200	228	51x130 63,5x90	0,25 0,25	7,5 7,3	51x150 63,5x110	0,25 0,25	7,6 7,5
2700	278	51x150 63,5x110	0,25 0,25	8,9 8,8	63,5x130 76x110	0,25 0,25	8,9 9,1	63,5x150 76x110	0,25 0,25	9,6 9,2
3300	338	63,5x130 76x90	0,25 0,25	10,5 9,9	63,5x150 76x110	0,25 0,25	10,6 10,6
3900	398				76x130	0,25	11,9	76x150 90x130	0,25 0,25	12,7 11,9
4700	478	63,5x150 76x130	0,25 0,25	13,4 13,9	76x140	0,25	13,6
5600	568				76x150	0,25	13,8
6800	688	76x150 90x130	0,25 0,25	17,9 17,2	76x190 90x150	0,25 0,25	17,3 16,7	90x190	0,25	18,8
8200	828	76x190 90x150	0,25 0,25	20,8 20,1
10000	109				90x200	0,25	23,3	90x260	0,25	26,3
12000	129	90x190	0,25	27,4
15000	159				90x250	0,25	31,7
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ	50	120	300	1k	10k~
<160	0,80	1,00	1,08	1,15	1,15
≥160	0,80	1,00	1,08	1,15	1,20
