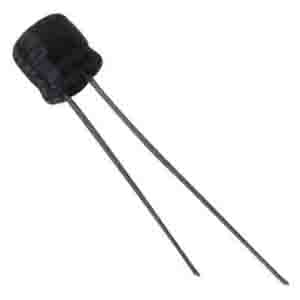

KF серия:
конденсаторы электролитические алюминиевые, высота 5 мм, +105°C
 |
ОСОБЕННОСТИ
1. Сверхминиатюрные, высота 5 мм, высокая температура, пригодны для использования в электронных схемах с высокой плотностью монтажа, видеорегистраторах, пультах дистанционного управления, и т.д.
 |

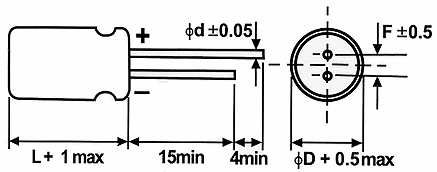

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
4 |
5 |
6,3 |
8 |
| F |
1,5 |
2,0 |
2,5 |
2,5 |
| Ød |
0,45 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
4...50 В |
| Диапазон емкостей |
0,1...330 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,01 CV или 3мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
4 |
6,3 |
10 |
16 |
25 |
35 |
50 |
| tan δ (max) |
0,37 |
0,28 |
0,24 |
0,20 |
0,16 |
0,13 |
0,12 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
4 |
6,3 |
10 |
16 |
25 |
35 |
50 |
| Z-25°C / Z+20°C |
6 |
3 |
3 |
2 |
2 |
2 |
2 |
| 2-40°0 / Z+20°0 |
12 |
8 |
5 |
4 |
3 |
3 |
3 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения
(4 В: в пределах ±30%) |
| Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения
(4 В: в пределах ±30%) |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
| Стандарт |
JIS C - 5101 (IEC 60384) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
4 В (0G) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций
|
Размеры
ØDxL, мм |
Ток пульсаций
|
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 10 |
106 |
|
|
|
|
|
|
4x5 |
18 |
| 22 |
226 |
4x5 |
22 |
4x5 |
22 |
4x5 |
24 |
5x5 |
30 |
| 33 |
336 |
5x5 |
30 |
5x5 |
30 |
5x5 |
35 |
6,3x5 |
40 |
| 47 |
476 |
5x5 |
36 |
5x5 |
36 |
6,3x5 |
46 |
6,3x5 |
50 |
| 100 |
107 |
6,3x5 |
60 |
6,3x5 |
60 |
6,3x5 |
67 |
6,3x5 |
73 |
| 220 |
227 |
|
|
8x5 |
103 |
8x5 |
116 |
8x5 |
126 |
| 330 |
337 |
|
|
8x5 |
127 |
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
| Напряжение (код) |
25 В (1E) |
35 В (1V) |
50 В (1H) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 0,1 |
104 |
|
|
|
|
4x5 |
1,0 |
| 0,22 |
224 |
|
|
|
|
4x5 |
2,6 |
| 0,33 |
334 |
|
|
|
|
4x5 |
3,2 |
| 0,47 |
474 |
|
|
|
|
4x5 |
3,8 |
| 1 |
105 |
|
|
|
|
4x5 |
6,2 |
| 2,2 |
225 |
|
|
4x5 |
7 |
4x5 |
11 |
| 3,3 |
335 |
|
|
5x5 |
11 |
4x5 |
14 |
| 4,7 |
475 |
4x5 |
13 |
4x5 |
15 |
5x5 |
19 |
| 10 |
106 |
5x5 |
20 |
5x5 |
25 |
6,3x5 |
30 |
| 22 |
226 |
6,3x5 |
38 |
6,3x5 |
48 |
8x5 |
52 |
| 33 |
336 |
6,3x5 |
48 |
6,3x5 |
59 |
8x5 |
63 |
| 47 |
476 |
6,3x5 |
58 |
8x5 |
82 |
|
|
| 100 |
107 |
8x5 |
97 |
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤ 47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 68-330 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
|
|
|
|
|
