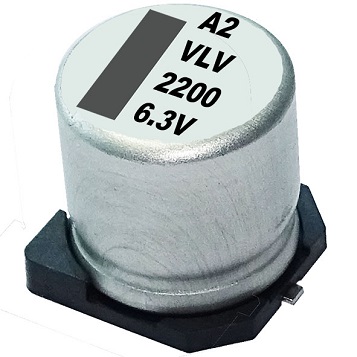

VLV серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа неполярные

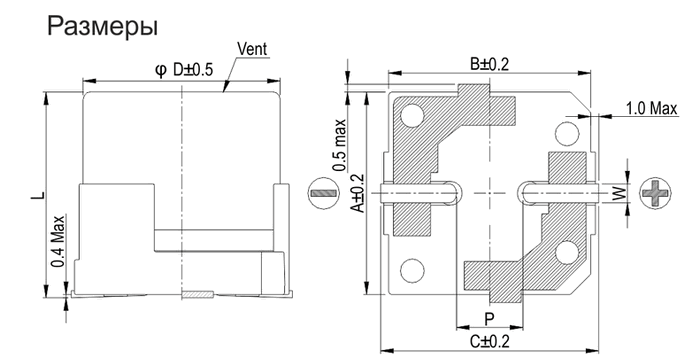

ОСОБЕННОСТИ Срок службы при температуре 105°C 5000 часов для ØD12,5...16 мм Подходит для автомобильного применения Пиковое ускорение: 50G/30G Соответствие RoHS   ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ ØD L A B C W P ± 0,2 12,5 13,5 ± 0,5 13 13,5 14,5 1,1 ~ 1,4 4,4 12,5 16 ± 0,5 13 13,5 14,5 1,1 ~ 1,4 4,4 16 16,5 ± 0,5 16,5 17 18,2 1,1 ~ 1,4 6,4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон температур -55°C ~ +105°C Допустимое отклонение емкостей ±20% Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В) Tanδ при 20°C Номинальное напряжение, В 6,3 10 16 25 35 50 63 80 100 Tanδ (max) 0,3 0,26 0,22 0,16 0,13 0,1 0,08 0,08 0,07 Низкотемпературные характеристики Номинальное напряжение, В 6,3 10 16 25 35 50 63 80 100 Импеданс Z(-25°C)/Z(+20°C) 4 3 2 2 2 2 2 2 2 Z(-55°C)/Z(+20°C) 8 5 4 3 3 3 3 3 3 Выносливость (полярность инвертируется каждые 250 часов) Время теста 5,000 часов Изменение емкости в пределах ±30% начального значения Tanδ Менее 300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 5000 часов при 105°C. Ресурс Время теста 1,000 часов Изменение емкости в пределах ±30% начального значения Tanδ Менее 300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 105°C. Ток пульсаций и множитель частоты Частота (Гц) 50, 60 120 1k 10k up Множитель 0,6 0,7 0,85 1 ГАБАРИТНЫЕ РАЗМЕРЫ Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H) ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA 330,0 331                         12,5x13,5 0,066 850 12,5x13,5 0,11 700 470,0 471                         12,5x16 0,058 950 16x16,5 0,07 1100 680,0 681                   12,5x13,5 0,066 850 12,5x16 0,058 950 16x16,5 0,07 1100 1 000,0 102             12,5x13,5 0,066 850 12,5x16 0,058 950 16x16,5 0,052 1300       1 500,0 152       12,5x13,5 0,066 850 12,5x16 0,058 950 16x16,5 0,052 1300             2 200,0 222 12,5x13,5 0,066 850 12,5x16 0,058 950 16x16,5 0,052 1300 16x16,5 0,052 1300             3 300,0 332 12,5x16 0,058 950 16x16,5 0,052 1300 16x16,5 0,052 1300                   4 700,0 472 16x16,5 0,052 1300 16x16,5 0,052 1300                           ) ) ) Емкость, мкФ 63V (1J) 80V (1K) 100V (2A) ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA 100,0 101             12,5x13,5 0,32 450 150,0 151 12,5x13,5 0,14 700 12,5x13,5 0,32 450 12,5x16 0,26 550 220,0 221 12,5x13,5 0,14 700 12,5x16 0,26 550 16x16,5 0,17 650 330,0 331 16x16,5 0,08 900 16x16,5 0,17 650       470,0 471 16x16,5 0,08 900
