| Конденсаторы электролитические |

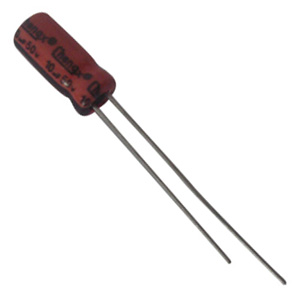

LL серия:
конденсаторы электролитические алюминиевые 105°C, с низким током утечки
 |
ОСОБЕННОСТИ
Чрезвычайно низкий и стабильный ток утечки.
Жесткий допуск емкости ±20% (±10%).
 |

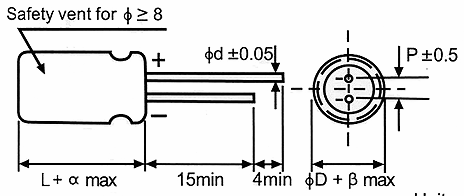

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
5 |
6,3 |
8 |
10 |
12,5 |
16 |
| P |
2,0 |
2,5 |
3,5 |
5,0 |
5,0 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...100 В |
| Диапазон емкостей |
0,1...3300 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,002 C В или 0,8(мкА) (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| tan δ (max) |
0,28 |
0,24 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
0,08 |
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ |
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| Z-25°C / Z+20°C |
5 |
4 |
3 |
2 |
2 |
2 |
2 |
2 |
| Z-40°C / Z+20°C |
12 |
10 |
8 |
5 |
4 |
3 |
3 |
3 |
Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C |
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: номинальное постоянное рабочее напряжение |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 500 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В |
10 В |
16 В |
25 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 4,7 |
|
|
|
|
|
|
5x11 |
18 |
| 10 |
|
|
|
|
5x11 |
24 |
5x11 |
30 |
| 22 |
5x11 |
21 |
5x11 |
33 |
5x11 |
45 |
5x11 |
48 |
| 33 |
5x11 |
33 |
5x11 |
48 |
5x11 |
54 |
5x11 |
57 |
| 47 |
5x11 |
45 |
5x11 |
57 |
5x11 |
66 |
5x11 |
69 |
| 100 |
5x11 |
78 |
5x11 |
87 |
6,3x11 |
105 |
6,3x11 |
111 |
| 220 |
6,3x11 |
129 |
6,3x11 |
138 |
8x12 |
180 |
8x12 |
192 |
| 330 |
6,3x11 |
159 |
8x12 |
198 |
8x12 |
216 |
10x12,5 |
252 |
| 470 |
8x12 |
216 |
8x12 |
234 |
10x12,5 |
282 |
10x16 |
324 |
| 1000 |
10x12,5 |
342 |
10x16 |
378 |
10x20 |
474 |
12,5x20 |
570 |
| 2200 |
12,5x20 |
630 |
12,5x20 |
660 |
|
|
|
|
| 3300 |
12,5x20 |
750 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
| Напряжение (код) |
35 В |
50 В |
63 В |
100 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 1 |
|
|
5x11 |
10 |
|
|
5x11 |
10 |
| 2,2 |
|
|
5x11 |
14 |
|
|
5x11 |
18 |
| 3,3 |
|
|
5x11 |
21 |
|
|
5x11 |
24 |
| 4,7 |
5x11 |
21 |
5x11 |
24 |
5x11 |
27 |
5x11 |
27 |
| 10 |
5x11 |
33 |
5x11 |
39 |
5x11 |
42 |
6,3x11 |
45 |
| 22 |
5x11 |
51 |
6,3x11 |
57 |
6,3x11 |
69 |
8x12 |
78 |
| 33 |
5x11 |
63 |
6,3x11 |
75 |
8x12 |
84 |
10x12,5 |
102 |
| 47 |
6,3x11 |
84 |
6,3x11 |
90 |
8x12 |
114 |
10x16 |
138 |
| 100 |
8x12 |
138 |
8x12 |
150 |
10x12,5 |
180 |
12,5x20 |
240 |
| 220 |
10x12,5 |
222 |
10x16 |
264 |
10x20 |
294 |
|
|
| 330 |
10x16 |
294 |
10x20 |
398 |
12,5x20 |
408 |
|
|
| 470 |
10x20 |
384 |
12,5x20 |
456 |
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 56-470 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
| 680-3300 |
0,80 |
1,00 |
1,1 |
1,13 |
1,50 |
TEMPERATURE COEFFICIENT
Коэффициент частоты, Гц
| Temperature |
-55 |
60 |
70 |
85 |
105 |
| Factor |
2,23 |
2,17 |
2,00 |
1,75 |
1,00 |
|
|
|
|
|
