| Конденсаторы электролитические |

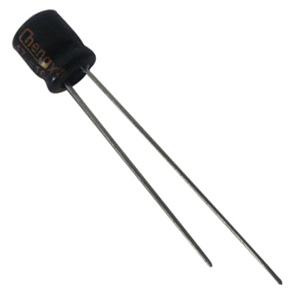

LM серия:
конденсаторы электролитические алюминиевые, высота 5 мм, низкий ток утечки
 |
ОСОБЕННОСТИ
S мм высота. низкий ток утечки, точные и надежные. Пригодны для использования в высокостабильных схемах.
 |

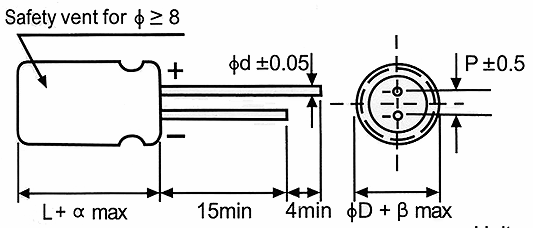

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
4 |
5 |
6,3 |
8 |
| P |
1,5 |
2,0 |
2,5 |
3,5 |
| Ød |
0,45 |
0,45 |
0,45 |
0,45 |
| α |
1,5 |
| β |
0,5 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
4...50 В |
| Диапазон емкостей |
0,1...100 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,002 C В или 0,8(мкА) (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
4 |
6,3 |
10 |
16 |
25 |
35 |
50 |
| tan δ (max) |
0,35 |
0,24 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
4 |
6,3 |
10 |
16 |
25 |
35 |
50 |
| Z-25°C / Z+20°C |
7 |
4 |
3 |
2 |
2 |
2 |
2 |
| Z-40°C / Z+20°C |
15 |
10 |
8 |
6 |
4 |
3 |
3 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: номинальное постоянное рабочее напряжение |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 500 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
4 В |
6,3 В |
10 В |
16 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 10 |
|
|
|
|
|
|
4x5 |
15 |
| 22 |
|
|
4x5 |
19 |
5x5 |
22 |
5x5 |
25 |
| 33 |
5x5 |
19 |
5x5 |
25 |
5x5 |
27 |
6,3x5 |
30 |
| 47 |
5x5 |
22 |
5x5 |
30 |
6,3x5 |
34 |
6,3x5 |
38 |
| 100 |
6,3x5 |
37 |
6,3x5 |
46 |
8x5 |
86 |
8x5 |
92 |
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
| Напряжение (код) |
25 В |
35 В |
50 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 0,1 |
|
|
|
|
4x5 |
0,7 |
| 0,22 |
|
|
|
|
4x5 |
1,3 |
| 0,33 |
|
|
|
|
4x5 |
1,9 |
| 0,47 |
|
|
|
|
4x5 |
2,7 |
| 1 |
|
|
|
|
4x5 |
5,5 |
| 2,2 |
|
|
|
|
4x5 |
9 |
| 3,3 |
|
|
|
|
5x5 |
12 |
| 4,7 |
4x5 |
11 |
4x5 |
12 |
5x5 |
13 |
| 10 |
5x5 |
18 |
5x5 |
20 |
6,3x5 |
22 |
| 22 |
6,3x5 |
28 |
6,3x5 |
31 |
|
|
| 33 |
6,3x5 |
34 |
|
|
|
|
| 47 |
6,3x5 |
46 |
|
|
|
|
| 100 |
8x5 |
89 |
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 56-100 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ
Коэффициент частоты, Гц
| Температура |
-55 |
60 |
70 |
85 |
105 |
| фактор |
2,23 |
2,17 |
2,00 |
1,75 |
1,00 |
|
|
|
|
|
