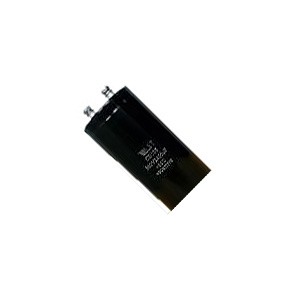

MN серия
С винтовыми контактами, общего применения

	ОСОБЕННОСТИ 1. Срок службы 2000 часов при 105°С. 2. Подходит для использования в электронном промышленном оборудовании.

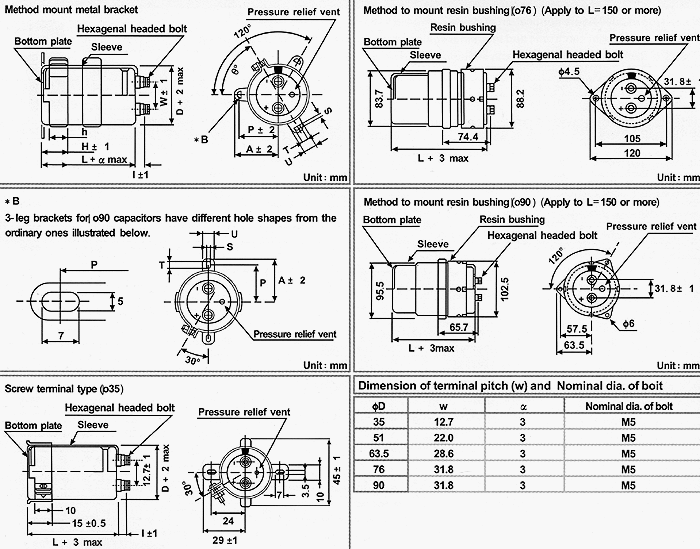

Размеры монтажного кронштейна

Напряжение (код)		3-Leg				2-Leg
Символ	ØD	51	63,5	76	90	35	51	63,5	76	90
P		32,5	38,1	44,5	50,8	24	33,2	40,5	46,5	53
A		38,5	43	49,2	58,5	29	40	46,5	53	59
T		7,5	8,0	7,0	8,0	6,0	6,0	7,0	6,0	6,0
S		5,0	5,0	5,0	5,0	3,5	4,5	4,5	4,5	4,5
U		12	14	14	18	10	14	14	14	14
θ°		60	60	60	60	30	30	30	30	30
H		20	25	30	35	15	25	35	35	35
h		15	20	24	25	10	15	20	20	20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики

Диапазон рабочих температур

-40...+105°C

-25...+105°C

Номинальный рабочий диапазон напряжения

10...100 В

160...500 В

Диапазон емкостей

180...680000 мкФ

Допустимое отклонение емкостей

±20% (120 Гц, +20°C)

Ток утечки

I ≤ 0,02 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C

Рассеивающий фактор
tan δ (120Гц, +20°C)

Значения приведены в таблицах

Низкотемпературные характеристики

Соотношение импедансов макс. на 120 Гц

Рабочее напряжение, В	10-100	160-630
Z-25°C / Z+20°C	-	8
Z-40°C / Z+20°C	15	-

Высокотемпературная нагрузка

Условия тестирования
При 105°C и отсутствии напряжения применяются после 2000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам:
Испытания при +20°C
Ток утечки: ≤ начального указанного значения
Изменение емкости на ±20% начального измеренного значения
tan δ : ≤ 200% начального указанного значения

Срок годности

При 105°C и отсутствии напряжения применяются после 1000 часов конденсаторы должны отвечать следующим пределам:
Ток утечки: ≤ начального указанного значения
Емкость изменяется на ±20% начального измеренного значения
tan δ: ≤ 200% начального указанного значения

Стандарт

JIS C - 5101 (IES 60384)

ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код)		10V (1A)			16V (1C)			25V (1E)			35V (1V)
SV		13			20			32			44
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
8200	828										35x50	0,30	4,8
10000	109										35x50	0,30	5,2
12000	129							35x50	0,35	5,9	35x60	0,30	6,1
15000	159							35x50	0,35	6,9	35x60	0,30	6,8
18000	189				35x50	0,40	6,1	35x60	0,35	7,7	35x80	0,30	8,3
22000	229				35x50	0,40	7,0	35x60	0,35	8,4	35x80	0,30	9,1
27000	279	35x50	0,45	7,1	35x60	0,40	8,0	35x80	0,35	10,2	35x100	0,30	10,9
33000	339	35x50	0,50	7,1	35x60	0,45	8,5	35x80	0,40	11,1	35x120	0,30	13,1
39000	399	35x60	0,50	8,6	35x80	0,45	9,9	35x100	0,40	12,5	51x80	0,35	11,5
47000	479	35x80	0,50	10,3	35x80	0,50	11,3	35x120	0,40	14,9	51x100	0,35	14,0
56000	569	35x80	0,50	10,3	35x100	0,50	12,2	51x80	0,45	12,1	51x100	0,40	14,3
68000	689	35x100	0,60	12,3	35x100	0,55	14,3	51x100	0,45	15,7	51x120	0,40	17,0
82000	829	35x100	0,65	12,9	51x80	0,55	12,3	51x100	0,50	15,7	63,5x100	0,45	18,5
100000	10T	35x120	0,65	15,5	51x80	0,65	12,3	51x120	0,50	18,5	63,5x120	0,45	22,0
120000	12T	51x80	0,75	14,3	51x100	0,65	15,1	63,5x100	0,65	18,6	63,5x120	0,55	22,0
150000	15T	51x100	0,80	16,5	51x120	0,70	17,6	63,5x120	0,65	22,4	76x120	0,65	24,8
180000	18T	51x120	0,80	19,6	51x120	0,80	18,1	63,5x120	0,80	22,4	76x120	0,80	24,8
220000	22T	51x120	0,85	21,0	63,5x120	0,85	24,0	76x120	0,85	26,6	76x120	0,80	29,3
270000	27T	63,5x120	1,00	24,5	63,5x120	1,00	24,5	76x120	1,00	27,1	90x120	1,00	31,9
330000	33T	63,5x120	1,20	24,6	76x120	1,30	26,4	76x140	1,20	31,0
390000	39T	76x120	1,50	26,6	76x120	1,50	26,6	90x140	1,50	31,1
470000	47T	76x120	1,80	26,8	76x140	1,60	32,3
560000	56T	76x140	2,00	29,5	90x140	2,00	35,1
680000	68T	90x140	2,40	32,5	90x140	2,40	38,3
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

Напряжение (код)		50V (1H)			63V (1J)			80V (1K)			100V (2A)
SV		63			79			100			125
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
1800	188										35x50	0,10	4,1
2200	228							35x50	0,15	4,3	35x50	0,10	4,5
2700	278				35x50	0,20	4,1	35x50	0,15	4,9	35x60	0,10	5,3
3300	338				35x50	0,20	5,5	35x50	0,15	5,4	35x80	0,10	6,4
3900	398	35x50	0,20	4,1	35x50	0,20	5,6	35x60	0,15	6,1	35x80	0,12	6,3
4700	478	35x50	0,20	4,5	35x50	0,20	5,6	35x60	0,15	6,7	35x100	0,12	8,1
5600	568	35x50	0,20	4,8	35x60	0,20	6,3	35x80	0,15	8,1	35x100	0,12	8,1
6800	688	35x50	0,25	4,8	35x60	0,20	6,6	35x80	0,15	8,8	35x120	0,15	8,7
8200	828	35x60	0,25	5,5	35x80	0,20	8,9	35x100	0,20	9,2	51x80	0,15	9,6
10000	109	35x80	0,25	6,7	35x80	0,25	8,9	35x120	0,20	11,0	51x100	0,15	10,9
12000	129	35x80	0,25	7,4	35x100	0,25	9,9	51x80	0,20	12,1	51x120	0,15	14,0
15000	159	35x80	0,25	8,3	35x120	0,25	11,9	51x100	0,20	14,9	51x120	0,15	15,6
18000	189	35x100	0,25	9,7	51x80	0,25	13,3	51x120	0,20	17,8	63,5x100	0,20	15,6
22000	229	35x120	0,25	11,7	51x100	0,25	14,7	51x120	0,20	19,8	63,5x120	0,20	16,3
27000	279	51x80	0,25	13,2	51x120	0,25	17,4	63,5x100	0,25	20,5	76x120	0,25	17,8
33000	339	51x100	0,25	16,1	51x120	0,25	19,2	76x100	0,25	25,0	76x120	0,25	19,8
39000	399	51x120	0,25	16,4	63,5x100	0,30	20,0	76x100	0,30	25,0	76x140	0,30	20,9
47000	479	51x120	0,30	17,4	63,5x120	0,30	23,8	76x120	0,30	26,4	90x140	0,30	25,1
56000	569	63,5x100	0,35	17,4	63,5x120	0,30	26,1	76x120	0,30	27,2	90x140	0,30	27,4
68000	689	63,5x120	0,35	20,8	76x120	0,35	29,4	76x140	0,35	29,6
82000	829	76x120	0,40	23,6	76x140	0,40	32,0	90x140	0,40	33,2
100000	10T	76x120	0,45	24,4	76x140	0,50	32,0
120000	12T	76x120	0,55	24,4	90x140	0,60	34,9
150000	15T	90x140	0,60	29,9
180000	18T	90x140	0,75	29,9
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

Напряжение (код)		160V (2C)			200V (2D)			250V (2E)			315V (2F)
SV		200			250			300			365
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
180	187										35x50	0,10	1,6
220	227										35x50	0,10	1,8
270	277							35x50	0,15	1,8	35x50	0,10	2,0
330	337				35x50	0,15	1,7	35x50	0,15	2,0	35x50	0,10	2,2
390	397				35x50	0,15	1,9	35x50	0,15	2,2	35x50	0,10	2,4
470	477				35x50	0,15	2,1	35x50	0,15	2,5	35x60	0,10	2,5
560	567	35x50	0,15	2,0	35x50	0,15	2,3	35x50	0,15	2,6	35x60	0,10	2,7
680	687	35x50	0,15	2,2	35x50	0,15	2,9	35x60	0,15	3,2	35x80	0,10	3,1
820	827	35x50	0,15	2,4	35x50	0,15	2,8	35x80	0,15	3,5	35x80	0,15	3,1
1000	108	35x50	0,15	2,7	35x60	0,15	3,4	35x80	0,15	4,2	35x100	0,15	3,6
1200	128	35x60	0,15	3,2	35x60	0,15	3,6	35x80	0,15	4,0	35x120	0,15	4,3
1500	158	35x60	0,15	3,6	35x80	0,15	4,4	35x100	0,15	4,6	51x80	0,15	4,9
1800	188	35x80	0,15	4,3	35x80	0,15	4,8	35x120	0,15	5,5	51x100	0,15	5,9
2200	228	35x80	0,15	4,8	35x100	0,15	5,7	51x80	0,15	6,4	51x110	0,15	6,9
2700	278	35x100	0,15	5,6	35x120	0,15	6,8	51x100	0,15	8,4	51x120	0,15	7,9
3300	338	35x120	0,15	6,5	51x80	0,15	7,8	51x120	0,20	10,1	63,5x100	0,15	9,2
3900	398	51x80	0,20	6,5	51x100	0,15	9,3	51x120	0,20	11,0	63,5x120	0,15	10,8
4700	478	51x100	0,20	7,8	63,5x100	0,20	10,1	63,5x120	0,20	12,5	76x100	0,15	12,2
5600	568	51x100	0,20	8,7	63,5x100	0,20	11,0	63,5x120	0,20	12,6	76x120	0,15	12,8
6800	688	51x120	0,20	10,4	63,5x120	0,20	13,1	76x120	0,20	15,4	76x130	0,15	14,7
8200	828	63,5x100	0,20	10,5	63,5x120	0,20	14,4	76x120	0,20	16,8	90x140	0,15	18,2
10000	109	63,5x120	0,20	12,6	76x120	0,20	17,7	76x140	0,20	17,0	90x140	0,15	20,2
12000	129	76x100	0,20	14,1	76x120	0,20	19,4	90x140	0,20	20,2
15000	159	76x120	0,20	17,1	76x140	0,20	23,2
18000	189	76x140	0,20	20,1	90x140	0,25	24,9
22000	229	90x140	0,25	21,8
27000	279	90x140	0,25	24,0
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

Напряжение (код)		350V (2V)			400V (2G)			450V (2W)			500V (2H)
SV		400			450			500			550
Емкость, мкФ	Код	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций	Размеры ØDxL, мм	tan δ	Ток пульсаций
180	187	35x50	0,10	1,6	35x50	0,10	1,8
220	227	35x50	0,10	1,8	35x50	0,10	2,0	35x80	0,15	2,5
270	277	35x50	0,10	2,0	35x50	0,10	2,3
330	337	35x50	0,10	2,2	35x60	0,10	2,8	35x100	0,15	2,8	51x80	0,15	2,4
390	397	35x60	0,10	2,6	35x60	0,10	3,0
470	477	35x60	0,10	2,8	35x80	0,10	3,2	51x80	0,15	4,1	51x80	0,15	2,9
560	567	35x80	0,10	3,2	35x80	0,15	3,2
680	687	35x80	0,15	3,2	35x100	0,15	3,9	51x90	0,15	0,51	51x100	0,15	3,8
820	827	35x100	0,15	3,6	35x120	0,15	4,6
1000	108	35x120	0,15	4,4	51x80	0,15	5,1	51x90	0,15	7,45	51x110	0,15	4,6
1200	128	51x80	0,15	5,3	51x90	0,15	5,9
1500	158	51x90	0,15	6,5	51x120	0,15	7,6	51x120	0,15	8,1	63,5x110	0,15	6,2
1800	188	51x110	0,15	6,9
2200	228	51x110	0,15	7,7	63,5x90	0,15	9,3	63,5x110	0,15	10,3	63,5x130	0,15	8,1
2700	278	63,5x90	0,15	9,7				76x100	0,15	10,4	63,5x150 76x110	0,15 0,15	8,4 7,8
3300	338				63,5x120	0,15	11,0	76x100	0,15	10,9	63,5x170 76x150	0,15 0,15	9,9 9,9
3900	398	76x90	0,15	11,9							76x150	0,15	10,6
4700	478				76x120	0,15	14,7	76x130	0,15	14,7	76x190 90x150	0,15 0,15	13,1 12,4
5600	568	76x130	0,15	16,6	76x140	0,15	15,0	76x150	0,15	17,2	90x150	0,15	13,5
6800	688	76x140	0,15	19,0	90x130	0,15	18,1	90x150	0,15	19,2	90x170	0,15	15,8
8200	828	90x140	0,15	20,5				90x190	0,15	23,4	90x220	0,15	19,4
10000	109							90x200	0,15	24,1	90x250	0,15	22,8
12000	129							90x230	0,15	28,3
15000	159							90x250	0,15	32,8
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120Гц tan δ при 20°C 120Гц

МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ	50	120	300	1k	10k~
<160	0,80	1,00	1,08	1,15	1,15
≥160	0,80	1,00	1,08	1,15	1,20
