| Конденсаторы электролитические |

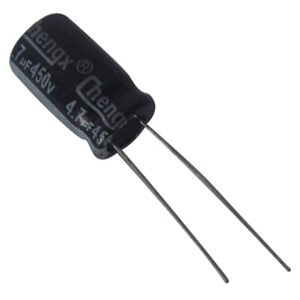

MZ серия:
конденсаторы электролитические алюминиевые
 |
ОСОБЕННОСТИ
1. Высокий nок пульсаций, высокая температура, ресурc при 105°C не менее 3000 часов
2. Специально разработаны для электронных балластов и энергосберегающих источников света
 |

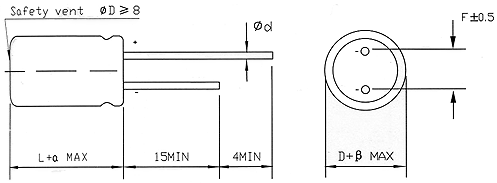

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
8 |
10 |
12 |
16 |
| F |
3,5 |
5,0 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α max. |
(L<20) 1,5 |
| (L≥20) 2,0 |
| β max. |
0,5 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
200...450 В |
| Диапазон емкостей |
1...100 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
| Номинальное напряжение, В |
200-250 |
350-450 |
| LC |
0,01CV (мкА) или 3мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
0,06C В+10мкА (что больше) после 1 минутного подключения номинального рабочего напряжения при +20°C |
|
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| UR (В) |
200 |
250 |
350 |
400 |
450 |
| tan δ |
0,15 |
0,15 |
0,20 |
0,20 |
0,20 |
|
Temperature characteristics
(Импеданс ratio at 120 Гц) |
| UR (В) |
200 |
250 |
400 |
| Z-40°C / Z+20°C |
4 |
6 |
10 |
|
| Ресурс |
После подключения номинального напряжения плюс номинального тока пульсаций при +105°C, конденсаторы должны соответствовать:
время: 3000 часов
изменение емкости: ±30% начального измеренного значения
Ток утечки: ≤ начального указанного значения
рассеивающий фактор: ≤ 3 начального указанного значения |
| Срок годности |
После оставления конденсаторов без нагрузки при 105°C в течение 1000 часов, и прикладывании напряжения UR в течение последующих 30 минут, характеристики конденсаторов должны соответствовать указанным значением при нагрузке, перечисленным выше. |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
200 В |
250 В |
350 В |
400 В |
450 В |
| Емкость, мкФ |
Код |
2D |
2E |
2 В |
2GS |
2W |
| 1 |
010 |
|
|
|
|
8x12 |
50 |
8x12 |
60 |
8x12 |
70 |
| 1,8 |
1R8 |
|
|
|
|
8x12 |
58 |
8x12 |
68 |
10x12 |
78 |
| 2,2 |
2R2 |
|
|
|
|
8x12 |
60 |
10x12 |
70 |
10x12 |
80 |
| 8x12 |
| 3,3 |
3R3 |
|
|
8x12 |
70 |
10x12 |
75 |
10x16 |
85 |
10x16 |
95 |
| 4,7 |
4R7 |
|
|
8x12 |
90 |
10x16 |
115 |
10x20 |
125 |
10x20 |
135 |
| 10x12 |
10x16 |
| 6,8 |
6R8 |
|
|
8x16 |
99 |
10x12 |
140 |
10x20 |
150 |
12x20 |
160 |
| 8,2 |
8R2 |
|
|
10x16 |
110 |
12x20 |
250 |
12x20 |
200 |
13x20 |
270 |
| 10 |
100 |
8x16 |
235 |
10x20 |
150 |
12x20 |
250 |
12x20 |
230 |
13x20 |
270 |
| 10x16 |
10x16 |
| 15 |
150 |
10x20 |
235 |
10x20 |
250 |
13x20 |
260 |
13x25 |
270 |
13x25 |
280 |
| 22 |
220 |
10x20 |
235 |
12x20 |
280 |
13x25 |
270 |
13x25 |
280 |
16x25 |
290 |
| 33 |
330 |
13x20 |
300 |
13x20 |
320 |
16x25 |
290 |
16x30 |
300 |
16x30 |
310 |
| 12x25 |
| 47 |
470 |
13x20 |
300 |
13x25 |
320 |
16x30 |
355 |
16x35 |
365 |
16x35 |
375 |
| 12x25 |
16x30 |
| 68 |
680 |
16x25 |
365 |
16x25 |
375 |
|
|
|
|
|
|
| 100 |
101 |
16x30 |
600 |
16x30 |
620 |
|
|
|
|
|
|
Номинальный Ток пульсаций (мА, +105°C, 120 Гц)
Коэффициент допустимой пульсации тока
Коэффициент частоты, Гц
| UR (В) |
CR (мкФ) |
120 |
1K |
10-30K |
30-100K |
| 200-250 |
3,3-100 |
0,55 |
0,85 |
0,90 |
1,00 |
| 350-450 |
1-47 |
0,5 |
0,8 |
0,9 |
1,00 |
|
|
|
|
|
