| Конденсаторы электролитические |

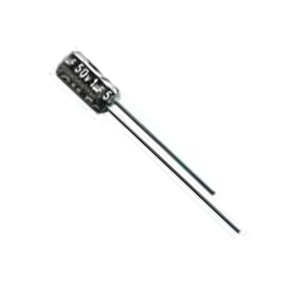

NH серия:
конденсаторы электролитические алюминиевые +105°, неполярные
 |
ОСОБЕННОСТИ
1. Неполярный.
2. Высокотемпературный.
 |

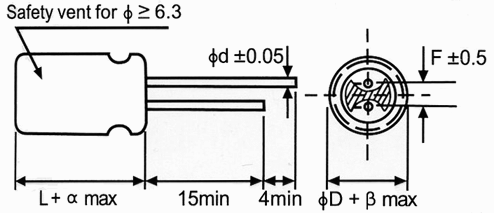

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
5 |
6,3 |
8 |
10 |
12,5 |
16 |
| F |
2,0 |
2,5 |
3,5 |
5,0 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...100 В |
| Диапазон емкостей |
0,47...1000 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,03 CV или 3(мкА) (что больше) после 5 минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| tan δ (max) |
0,26 |
0,24 |
0,22 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| Z-25°C / Z+20°C |
4 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
| Z-40°C / Z+20°C |
8 |
6 |
4 |
4 |
3 |
3 |
3 |
3 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: номинальное постоянное рабочее напряжение для каждой полярности каждые 250 часов |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
25 В (1E) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 4,7 |
475 |
|
|
|
|
|
|
5x11 |
23 |
| 10 |
106 |
|
|
|
|
5x11 |
30 |
5x11 |
34 |
| 22 |
226 |
|
|
5x11 |
42 |
6,3x11 |
51 |
6,3x11 |
55 |
| 33 |
336 |
5x11 |
46 |
6,3x11 |
57 |
6,3x11 |
63 |
8x12 |
79 |
| 47 |
476 |
6,3x11 |
61 |
6,3x11 |
67 |
8x12 |
89 |
10x12,5 |
100 |
| 100 |
107 |
8x12 |
104 |
10x12,5 |
125 |
10x12,5 |
139 |
10x16 |
164 |
| 220 |
227 |
10x12,5 |
168 |
10x16 |
204 |
10x20 |
279 |
12,5x25 |
336 |
| 330 |
337 |
10x16 |
229 |
10x20 |
275 |
12,5x20 |
346 |
12,5x25 |
414 |
| 470 |
477 |
10x20 |
300 |
12,5x20 |
371 |
12,5x25 |
460 |
16x25 |
543 |
| 1000 |
108 |
12,5x25 |
550 |
16x25 |
668 |
16x25 |
746 |
16x30 |
871 |
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
| Напряжение (код) |
35 В (1V) |
50 В (1H) |
63 В (1J) |
100 В (2A) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 0,47 |
474 |
|
|
5x11 |
8 |
|
|
5x11 |
10 |
| 1 |
105 |
|
|
5x11 |
12 |
|
|
5x11 |
15 |
| 2,2 |
225 |
|
|
5x11 |
18 |
|
|
6,3x11 |
22 |
| 3,3 |
335 |
|
|
5x11 |
22 |
6,3x11 |
26 |
8x12 |
32 |
| 4,7 |
475 |
5x11 |
25 |
6,3x11 |
29 |
6,3x11 |
31 |
8x12 |
39 |
| 10 |
106 |
6,3x11 |
40 |
8x12 |
51 |
8x12 |
53 |
10x12,5 |
64 |
| 22 |
226 |
8x12 |
68 |
10x12,5 |
82 |
10x16 |
96 |
10x20 |
114 |
| 33 |
336 |
10x12,5 |
89 |
10x16 |
107 |
10x20 |
129 |
12,5x20 |
164 |
| 47 |
476 |
10x12,5 |
111 |
10x20 |
146 |
10x20 |
157 |
12,5x25 |
200 |
| 100 |
107 |
10x20 |
196 |
12,5x25 |
264 |
12,5x25 |
275 |
16x25 |
304 |
| 220 |
227 |
12,5x25 |
364 |
16x25 |
443 |
16x30 |
486 |
|
|
| 330 |
337 |
16x25 |
493 |
16x30 |
593 |
|
|
|
|
| 470 |
477 |
16x25 |
586 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 68-220 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
| ≥560 |
0,85 |
1,00 |
1,10 |
1,13 |
1,15 |
|
|
|
|
|
